Oriental laser – CW/QCWレーザー電源
GNシリーズ CWダイオードレーザー電源
| 電源モデル | 最大電圧（V） | 最大電流（A） | GNシリーズモジュールに適合 |
|---|---|---|---|
| GN520-24-22 | 24 | 22 | GN35,GN50-H,GN75-H |
| GN720-24-30 | 24 | 30 | GN50-E,GN75-E |
| GN1200-40-30 | 40 | 30 | GN100, GN150 |
| GN2100-70-30 | 70 | 30 | GN200，GN300 |
| GN2700-90-30 | 90 | 30 | GN400 |
| GN3000-100-30 | 100 | 30 | GN450 |
| GN2700E-90-30 | 90 | 30 | GN400, |
| GN3000E-100-30 | 100 | 30 | GN450 |

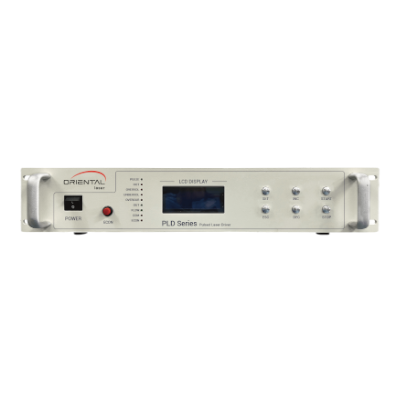

PLDシリーズ パルスダイオードレーザドライバ QCWレーザ
PLDシリーズレーザー電源は、高信頼性、高精度、柔軟性、幅広いアプリケーションを特徴とするダイオードレーザードライバーです。
特徴
- 16ビット高精度コアマイクロコントローラ制御、高精度、便利なインターフェイスを採用し、様々なパラメータをプログラマブルに制御できます
- ハイパワー、ハイバック電圧出力モジュール、サスペンデッドワーキングモード、強力な負荷適応性、高い安定性、信頼性
- 過電圧、過電流、過温度、短絡保護
- 特別な電磁適合性の設計、強い反干渉の能力
- 制御は RS-232、RS-422、RS-485 インターフェイス、CAN バス インターフェイス、接続および強い操作性のために便利であるイーサネット インターフェイスを採用します
- パネル、ホストコンピュータのソフトウェア制御、およびさまざまな操作モードを使えます。
- 内部および外的な制動機モードによって、両方を誘発することができます。
- アルミプロファイルブラッシュパネル、アルミライトタッチボタン、美しい形状と信頼性の高い操作、4行20文字LCD、様々なパラメータが直接表示され、直感的で便利です
一般仕様
| 出力電流 | 0-500 A |
|---|---|
| 出力電圧 | 0-400 V |
| 周波数 | 1 Hz-5000 Hz 連続調整可能 |
| パルス幅 | 50 μs-10000 μs |
| トリガー方式 | 内部トリガー、外部トリガー |
| 制御方式 | ローカルおよびリモート（RS-232） |
| 入力電力 | AC220 V/50 Hz or AC380 V/50 Hz |
PLDシリーズ パルスダイオードレーザドライバタイプ
| Model | 最大電流 (A) | Max Duty cycle | パルス幅(μs) | 周波数(hz) | Max Duty circle | TEC Yes / | サイズ(U) |
|---|---|---|---|---|---|---|---|
| PLD-30A50V-750-2-M | 30 | 50 | 50-125 | 1-4000 | 50.00% | No | 2 |
| PLD-100A20V-200-2-U | 100 | 20 | 50-1000 | 1-1000 | 10.00% | No | 2 |
| PLD-100A20V-250-2-U | 100 | 20 | 50-1000 | 1-1000 | 12.50% | No | 2 |
| PLD-100A20V-280-2-M | 100 | 20 | 2000-7000 | 1 to 20 | 14.00% | No | 2 |
| PLD-100A26V-650-3-U | 100 | 26 | 50-250 | 1-1000 | 25.00% | No | 3 |
| PLD-100A30V-38-2-U | 100 | 30 | 50-250 | 1-50 | 1.25% | No | 2 |
| PLD-100A30V-500-2-U | 100 | 30 | 50-800 | 1-200 | 15.00% | No | 2 |
| PLD-120A40V-1000-2-U | 100 | 40 | 50-250 | 1-1000 | 25.00% | No | 2 |
| PLD-150A45V-125-C-U | 100 | 50 | 50-250 | 1-100 | 2.50% | No | 2 |
| PLD-100A60V-840-2-M | 100 | 60 | 2000-7000 | 1 to 20 | 14.00% | No | 2 |
| PLD-100A65V-975-2-U | 100 | 65 | 50-300 | 1-500 | 15.00% | No | 2 |
| PLD-100A70V-1750-2-U | 100 | 70 | 50-250 | 1-1000 | 25.00% | No | 2 |
| PLD-100A80V-200-C-U-2T | 100 | 80 | 50-250 | 1-50 | 2.50% | 2T | CC 165*65*50 |
| PLD-100A80V-2000-2-U | 100 | 80 | 50-250 | 1-1000 | 25.00% | No | 2 |
| PLD-100A100V-125-2-U-1T | 100 | 100 | 50-250 | 1-50 | 1.25% | 1T | 2 |
| PLD-100A126V-3150-2-U | 100 | 126 | 50-250 | 1-1000 | 25.00% | No | 2 |
| PLD-100A130V-1960-3-U | 100 | 130 | 50-300 | 1-500 | 15.00% | No | 2 |
| PLD-100A140V-420-1-U | 100 | 140 | 50-300 | 1-100 | 3.00% | No | 1 |
| PLD-100A360V-450-2-U | 100 | 360 | 100-250 | 1-50 | 1.25% | No | 2 |
| PLD-100A370V-1850-2-U | 100 | 370 | 50-500 | 1-100 | 5.00% | No | 2 |
| PLD-110A65V-1788-2-U | 110 | 65 | 50-250 | 1-1000 | 25.00% | No | 2 |
| PLD-120A20V-300-2-U | 120 | 20 | 50-250 | 1-500 | 12.50% | No | 2 |
| PLD-120A26V-780-3-U | 120 | 26 | 50-250 | 1-1000 | 25.00% | No | 3 |
| PLD-120A42V-1260-3-U | 120 | 42 | 50-250 | 1-1000 | 25.00% | No | 3 |
| PLD-120A62V-1860-3-U | 120 | 62 | 50-250 | 1-1000 | 25.00% | No | 3 |
| PLD-120A90V-300-2-U | 120 | 90 | 50-300 | 1-100 | 3.00% | No | 2 |
| PLD-120A420V-1512-2-U | 120 | 420 | 50-300 | 1-100 | 3.00% | No | 2 |
| PLD-130A10V-13-C-U | 130 | 10 | 50-250 | 1-100 | 1.00% | No | CC 260*170*65 |
| PLD-150A45V-85-C-U | 150 | 45 | 50-250 | 1-50 | 1.25% | No | CC 210-120-310 |
| PLD-150A70V-1575-2-U | 150 | 70 | 50-1500 | 1-100 | 15.00% | No | 2 |
| PLD-150A400V-3000-3-U | 150 | 400 | 50-300 | 1-200 | 5.00% | No | 3 |
| PLD-200A30V-150-2-U | 200 | 30 | 50-250 | 1-100 | 2.50% | No | 2 |
| PLD-200A50V-10-2-U | 200 | 50 | 50-100 | 1月10日 | 0.10% | No | 2 |
| PLD-200A100V-300-2-U | 200 | 100 | 50-300 | 1-50 | 1.50% | No | 2 |
| PLD-200A200V-2000-B-U | 200 | 200 | 50-300 | 1-200 | 5.00% | No | 3 |
| PLD-200A200V-8000-3P-U | 200 | 200 | 50-300 | 1-1000 | 20.00% | No | 3P |
| PLD-225A480V-1620-3-U | 225 | 480 | 10-300 | 1-50 | 1.50% | No | 3 |
備考：型番ルール
PLD-200A200V-2000-2-U-1T
1 2 3 4 5 6 7
- PLDシリーズ電源は、ダイオード励起固体（DPSS）レーザ用に設計された特殊パルスレーザドライバです。
- 弛緩電流(A)
- 最大電圧(V)
- 最大平均出力レベル(W)
- Shell：1=1U,2=2U,3=3Uから10=10U.Cはカスタマイズされたサイズのシェルです。Mはケースなしのドライバモジュールです。3Pは、電源装置が3Uシャーシを使用することを示します。さらに、追加のDC電源エンクロージャも構成する必要があります。
- パルス幅の範囲： Uはus、Mはms、Nはns。
- 温度制御：1Tは1チャンネルの温度制御回路、2Tは2チャンネルを意味します。
注：当社の専門技術チームは、あなたのアプリケーションのシナリオ（精密加工/医療機器/科学研究実験）に応じてカスタマイズされたソリューションを提供することができます。
