QCW DPSSLモジュール – 伝導冷却

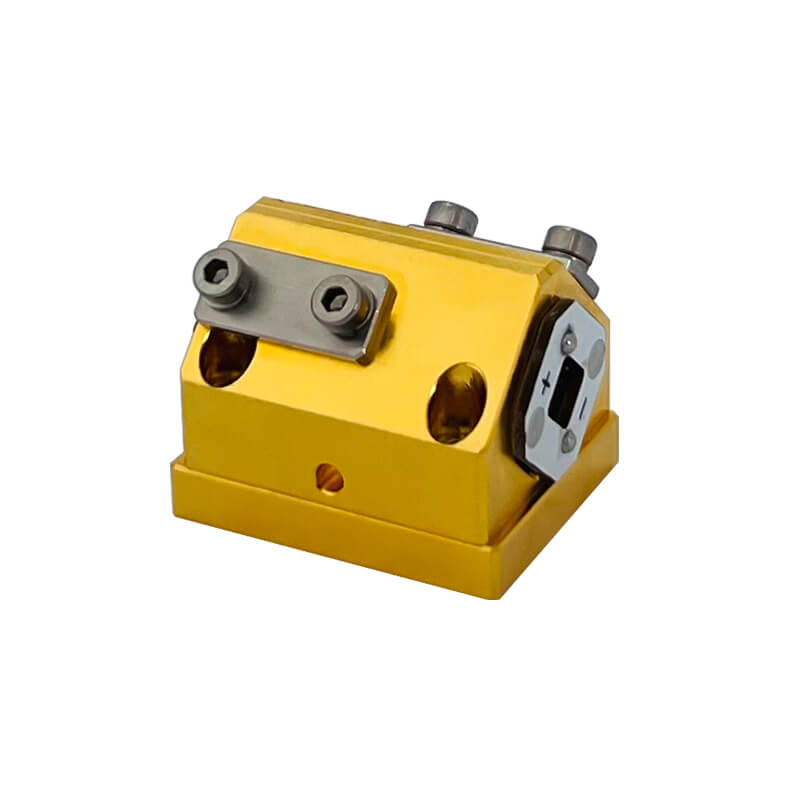

GQ-4000-C-20-200E-2*H21*5P-2*S3.5*11
4000 W 伝導冷却 QCW ダイオードサイドポンプ Nd:YAG レーザーモジュール
技術パラメーター
| Module No. | GQ-4000-C-20-200E-2*H21*5P-2*S3.5*11 |
|---|---|
| 808 nmレーザーのピーク出力（W） | 4000 |
| ダイオードの中心波長¹（nm） | 808@50℃ |
| 変換効率（%） | 30> |
| 標準パルス幅（µs） | 250 |
| 周波数（Hz） | 20 |
| 最大デューティサイクル（%） | 0.5 |
| 標準動作電流（A） | 200 |
| 標準動作電圧（V） | <40 |
| 標準閾値電流（A） | <40 |
| Nd: YAG番号（mm） | Square 3.5 × 11 |
| Nd: YAG中心高さ（mm） | 2pcs |
| Nd: YAGドーピング（mm） | 10 |
| Nd:YAGドーピング | 0.60% |
- 標準的な中心波長は、ヒートシンク温度が50℃のときの波長を指します。お客様のご要望に応じて、中心波長は808nmを20℃～70℃の任意の温度範囲で選択可能です。励起レーザーダイオードの波長は、複数の波長と組み合わせることもできます。
- 最小1064 nmのマルチモード平均出力は、短共振器（300 mm、平面共振器、OC T=20%）で測定されます。
- 期待寿命は約10ショットです。
- Nd:YAGロッドのその他のドーピングは、ご要望に応じてカスタマイズ可能です。
- その他の出力、外観、または構造のDPSSレーザーモジュールは、特定の要件に応じてカスタマイズ可能です。
- 保証：納入後13ヶ月。
製品スキーマ & 典型的なP/Iチャート
P/Iチャートはモジュールによって異なる場合があります。各DPSSレーザーモジュールのバーンインテスト記録は工場出荷品と併せてご参照ください。

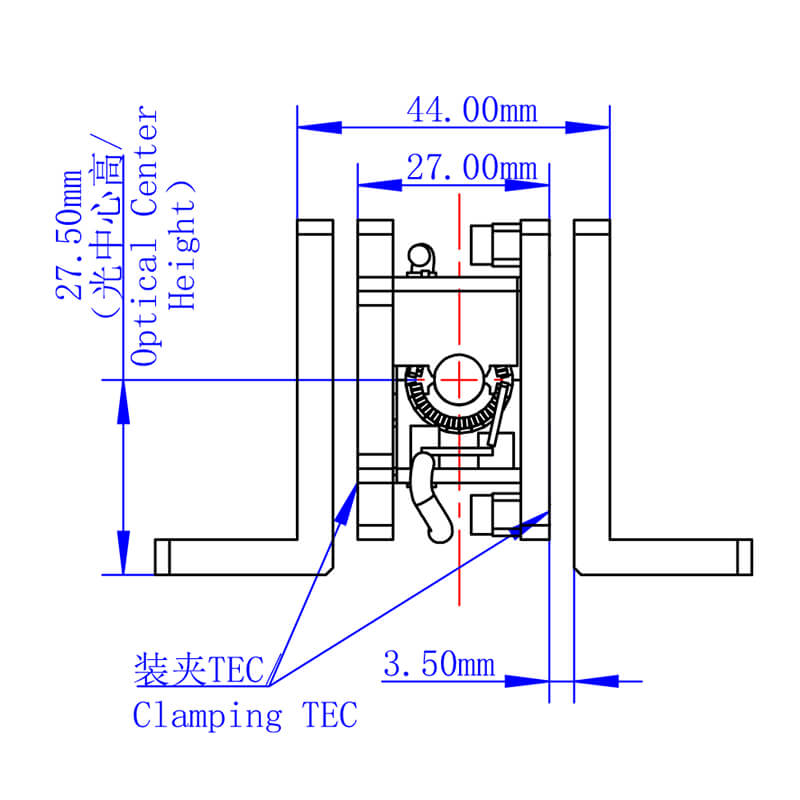

GQ-7200-C-72-100E-6A12-2*7*37
QCW DPSS 伝導冷却ゲインモジュール
技術パラメーター
| Module No. | GQ-7200-C-72-100E-6A12-2*7*37 |
|---|---|
| 808 nmレーザーのピーク出力（W） | 7200 |
| ダイオードの中心波長¹（nm） | 808@60℃ |
| 変換効率（%） | 30> |
| 標準パルス幅（µs） | 250 |
| 周波数（Hz） | 0-100 |
| 最大デューティサイクル（%） | 2 |
| 標準動作電流（A） | 100 |
| 標準動作電圧（V） | <144 |
| 標準閾値電流（A） | <40 |
| Nd:YAG直径（mm） | 4 |
| Nd:YAG長さ（mm） | 50 |
| Nd:YAG中心高さ（mm） | 8 |
| Nd:YAGドーピング | 0.80% |
GQ-6000-C-60-100E-HA34*5P-7*55
QCW DPSS伝導冷却ゲインモジュール
技術パラメーター
| Module No. | GQ-6000-C-60-100E-HA34*5P-7*55 |
|---|---|
| 808nm レーザーのピーク出力（W） | 6000 |
| ダイオードの中心波長¹（nm） | 808@50℃ |
| 変換効率（%） | 30> |
| 標準パルス幅（µs） | 230 |
| 周波数（Hz） | 0-100 |
| 最大デューティーサークル（%） | 2 |
| 標準動作電流（A） | 100 |
| 動作電圧（V） | <120 |
| 標準しきい値電流（A） | <40 |
| 蓄積エネルギー（J） | 0.48 |
| 動作温度（℃） | -40~70 |
| YAG ロッドサイズ（mm） | ND:YAG Φ7*55（Doping1.0%） |
| バー配列 | 3次元、4ライン、各次元5バー。 2つのモジュールは、三角形-逆三角形の交互ポンピング構成と連動して動作します。 |
- 代表的な中心波長は、ヒートシンク温度が 50℃のときの波長です。中心波長は、お客様のご要望により、20℃～70℃の範囲で808 nmに合わせることも可能です。ポンプダイオードの波長も複数の波長を組み合わせることができます。
- 最小1064 nmマルチモード平均出力は、ショートキャビティ（300 mm、プレーンプレーン共振器、OC T=20%）で測定。
- 期待寿命は約10⁹ショット。
- Nd:YAGロッドの他のドーピングは、ご要望に応じてカスタマイズ可能です。
- 他の力、出現または構造のDPSSレーザーモジュールは特定の条件に従ってカスタマイズすることができます。
- 保証: 配達の後13か月。

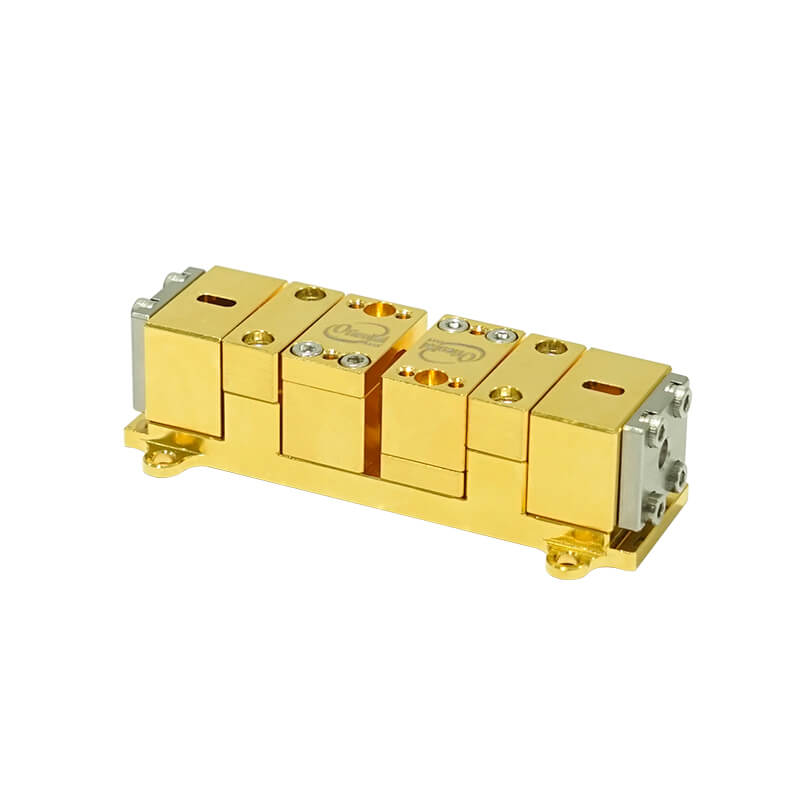

GQ-5600-C-56-100E-ACM-4*76
QCW DPSS伝導冷却ゲインモジュール
技術パラメーター
| Module No. | GQ-5600-C-56-100E-ACM-4*76 |
|---|---|
| 808nm レーザーのピーク出力（W） | 5600 |
| ダイオードの中心波長¹（nm） | 808@50℃ |
| 変換効率（%） | 30> |
| 標準パルス幅（µs） | 230 |
| 周波数（Hz） | 0-100 |
| 最大デューティーサークル（%） | 1 |
| 標準動作電流（A） | 100 |
| 標準動作電圧（V） | <112 |
| バーあたりの出力（w） | 100 |
| 蓄積エネルギー（J） | 0.448 |
| Nd:YAG 長さ（mm） | YAG Φ4*76 （Doping0.8%） |
| バーの配置 | 2 rings-4 arcs,14 bars per ring,7 bars per arc |
- 代表的な中心波長は、ヒートシンク温度が 50℃のときの波長です。中心波長は、お客様のご要望により、20℃～70℃の範囲で808 nmに合わせることも可能です。ポンプダイオードの波長も複数の波長を組み合わせることができます。
- 最小1064 nmマルチモード平均出力は、ショートキャビティ（300 mm、プレーンプレーン共振器、OC T=20%）で測定。
- 期待寿命は約10⁹ショット。
- Nd:YAGロッドの他のドーピングは、ご要望に応じてカスタマイズ可能です。
- 他の力、出現または構造のDPSSレーザーモジュールは特定の条件に従ってカスタマイズすることができます。
- 保証: 配達後の13か月。
オプションモジュール
| Module No. | Peak Power |
|---|---|
| GQ-5600-C-56-100E-ACM-4*76 | 5600 W |
| GQ-11200-C-56-200E-ACM-4*76 | 11200 W |
