Oriental laser – CW DPSSレーザーモジュール
GN300-E-5*130-50-NG
300WダイオードサイドポンプNd:YAGレーザーモジュール
技術パラメーター
| Module No. | GN300-E-5×130-50-NG |
|---|---|
| 中心波長（nm） | 1064 |
| 標準出力電力（W） | 300 |
| 標準動作電流（A） | 24 |
| 電流制限（A） | 27 |
| 標準動作電圧（V） | <70 |
| しきい値電流（A） | Around 8-10 |
| Nd:YAG 長（mm） | 5 |
| Nd:Y AG 中心高さ（mm） | 130 |
| Nd:YAG ドーピング（mm） | 50 |
| Nd:Y AG 中心高さ | 0.60% |
- 短い共振器（300mm、プレーン・プレーン共振器、OC T=20%）での最小1064 nmマルチモード出力。
- 期待寿命は約10,000時間。
- ご要望に応じてドーピングレベルのカスタマイズも可能です。
- その他のDPSSレーザーモジュールは、特定の要件に応じてカスタマイズすることができます。
- QCW / Plusedモジュールが利用可能です。
- 保証: 配達後の13か月。
スキーマと典型的なP/Iチャート

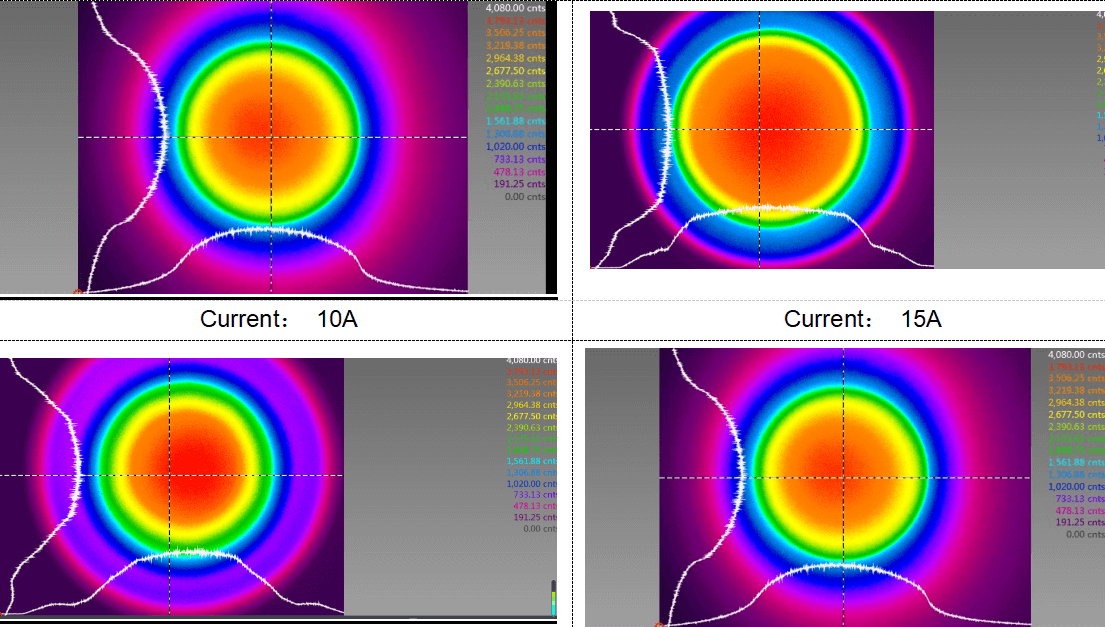

蛍光分布
GN400-E-5*148-XG-50
CW DPSSレーザーゲインモジュール
技術パラメーター
| Module No. | GN400-E-5*148-XG-50 |
|---|---|
| 中心波長（nm） | 1064 |
| 標準出力電力（W） | 400 |
| 標準動作電流（A） | 22 |
| 電流制限（A） | 25 |
| 標準動作電圧（V） | <90 |
| しきい値電流（A） | Around 7-10 |
| Nd:YAG 直径（mm） | 5 |
| Nd:YAG 長さ（mm） | 148 |
| Nd:YAG 中心高さ（mm） | 50 |
| Nd:YAG ドーピング | 0.60% |
- 短い共振器（300 mm、平面共振器、OC T=20%）での最小1064 nmマルチモード出力。
- 期待寿命は約10,000時間。
- その他のドーピングレベルはご要望に応じてカスタマイズ可能。
- 他のDPSSレーザーモジュールは、特定の要件に応じてカスタマイズすることができます。
- QCW / Plusedモジュールが利用可能です。
- 保証: 配達後の13か月。
スキーマと典型的なP/Iチャート
P/Iチャートはモジュールによって異なる場合があります。各DPSSレーザモジュールのバーンイン試験成績表は、完成品と合わせてご参照ください。

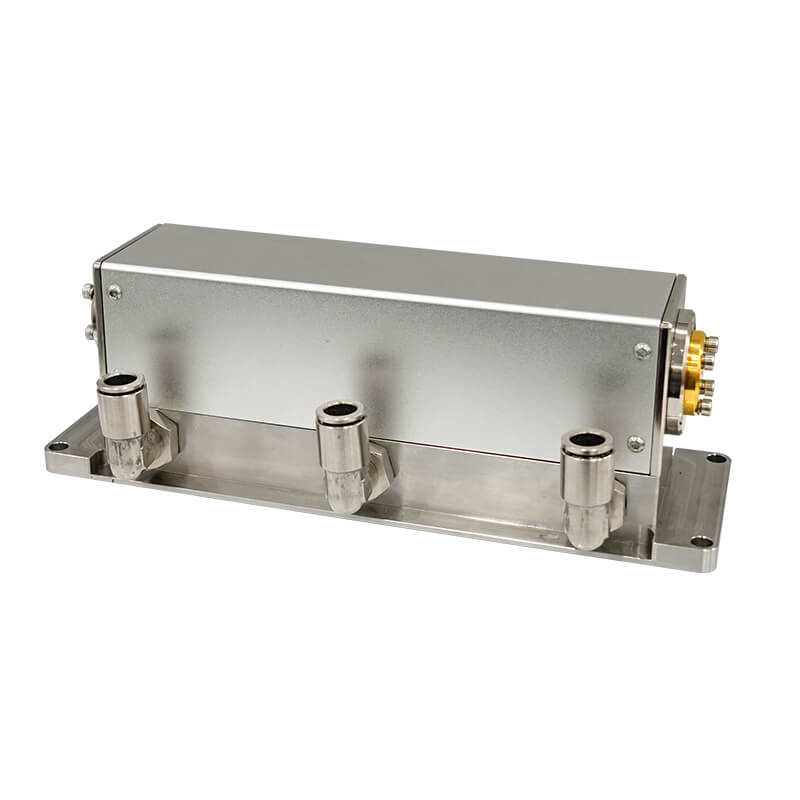

GN500-E-5*182-CX-50
CW DPSSレーザーゲインモジュール
技術パラメーター
| Module No. | GN500-E-5*182-CX-50 |
|---|---|
| 中心波長（nm） | 1064 |
| 標準出力電力（W） | 500 |
| 標準動作電流（A） | 25 |
| 電流リミット（A） | 27 |
| 標準動作電圧（V） | <100V |
| しきい値電流（A） | Around 7 |
| Nd:YAG 直径（mm） | 5 |
| Nd:YAG 長さ（mm） | 182 |
| Nd:YAG 中心高さ（mm） | 50 |
| Nd:YAG ドーピング | 0.60% |
- 短い共振器(300 mm, 平面共振器, OC T=20%)での最小1064 nmマルチモード出力。
- 期待寿命は約10,000時間。
- その他のドーピングレベルはご要望に応じてカスタマイズ可能。
- 他のDPSSレーザーモジュールは、特定の要件に応じてカスタマイズすることができます。
- QCW / Plusedモジュールが利用可能です。
- 保証: 配達後の13か月。
-
モジュールの給水構造
CX：水接続用サイド回転クイックプラグ
XX：回転クイックコネクターによる底面給水接続
XB：ウォータープレートによる底面給水接続
XG：固定方向蛇口による底面給水接続

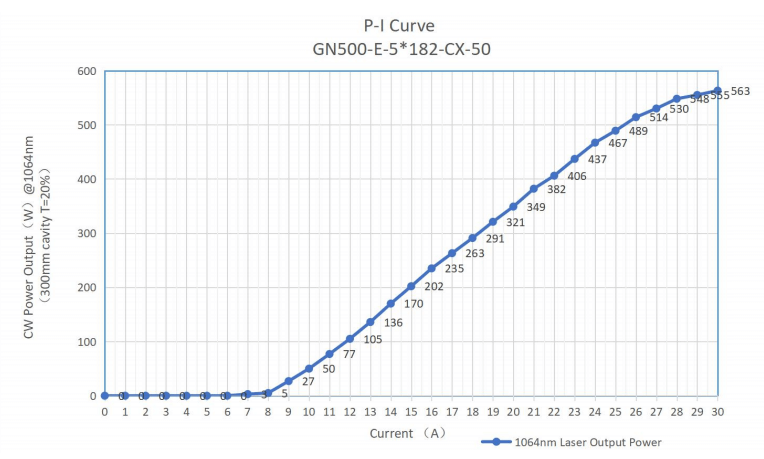

スキーマと典型的なP/Iチャート
P/Iチャートはモジュールによって異なる場合があります。各DPSSレーザモジュールのバーンイン試験成績表は、完成品と合わせてご参照ください。

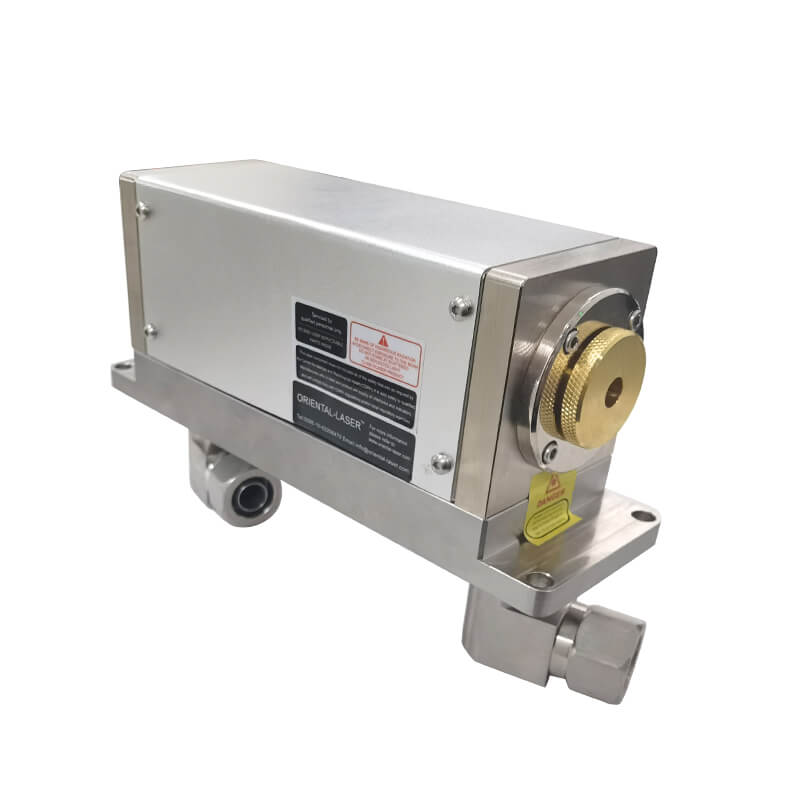

GN450-E-5*160-XG-50
CW DPSSレーザーゲインモジュール
技術パラメーター
| Module No. | GN450-E-5*160-XG-50 |
|---|---|
| 中心波長（nm） | 1064 |
| 標準出力電力（W） | 450 |
| 標準動作電流（A） | 23 |
| 電流制限（A） | 25 |
| 標準動作電圧（V） | <100 |
| しきい値電流（A） | Around 7-10 |
| Nd:YAG 直径（mm） | 5 |
| Nd:YAG 長さ（mm） | 160 |
| Nd:YAG 中心高さ（mm） | 50 |
| Nd:YAG ドーピング | 0.60% |
- 短い共振器(300mm, 平面共振器, OC T=20%)での最小1064nmマルチモード出力。
- 期待寿命は約10,000時間。
- その他のドーピングレベルはご要望に応じてカスタマイズ可能。
- 他のDPSSレーザーモジュールは、特定の要件に応じてカスタマイズすることができます。
- QCW / Plusedモジュールが利用可能です。
- 保証: 配達後の13か月。
-
モジュールの給水構造
CX：水接続用サイド回転クイックプラグ
XX：回転クイックコネクターによる底面給水接続
XB：ウォータープレートによる底面給水接続
XG：固定方向蛇口による底面給水接続

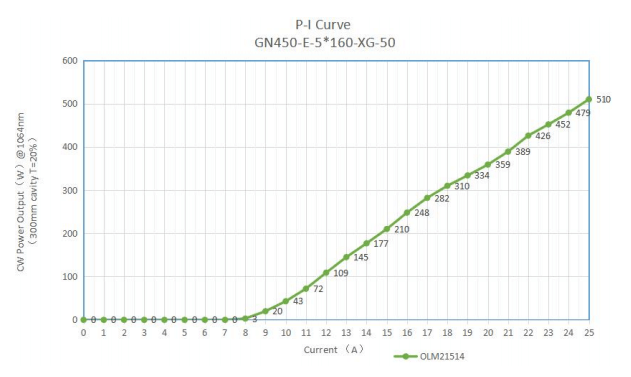

スキーマと典型的なP/Iチャート
P/Iチャートはモジュールによって異なる場合があります。各DPSSレーザモジュールのバーンイン試験成績表は、完成品と合わせてご参照ください。
