Optoplex – 光位相復調器

DPSK光位相復調器

Optoplexの光DPSK復調器（遅延線干渉計（DLI）とも呼ばれる）は、C+L帯域全体にわたって位相変調を振幅変調に変換し、2.5、10、または40 Gb/sのデータ伝送速度をサポートします。DPSK復調器は、商用、防衛、宇宙探査市場で利用される位相変調光通信システム向けに設計されています。このデバイスは、大規模な設備投資をすることなく、現行および次世代システムにおけるより高いデータ速度とより複雑な伝送フォーマットに対する高まる需要に対応し、信号品質と性能を向上させる上で重要な役割を果たします。OptoplexのDPSK復調器は、特許取得済みの自由空間光学設計に基づいており、コンパクトで無熱かつ偏波に依存しません。当社の標準受動デバイスにおける温度による周波数ドリフトは、わずか約0.02 GHz/°Cです。さらに、このDPSK復調器は、高い消光比を備え、動作温度範囲全体にわたって偏波依存の位相シフトが2度未満という優れた特性を備えています。 OptoplexのDPSK復調器は、フルチューナブル、カラーレスチューナブル、または純粋にパッシブな構成が可能です。デュアルレートDPSK復調器もご用意しています。

DPSK Optical Phase Demodulators
主な特長と利点

  • アサーマル設計
  • 単一デバイスでC+Lバンドをカバー
  • 温度依存周波数シフト（TDFS）が低い
  • 偏波依存周波数シフト（PDFS）が低い
  • 挿入損失とPDLが低い
  • 高いパワーハンドリング性能
  • パッシブ、カラーレスチューナブル（ITUグリッド準拠）またはフルチューナブル
  • Telcordia GR-1221準拠

アプリケーション

  • 2.5、10、20、または40 Gbpsの商用DPSK信号受信
  • 高度なアプリケーション向けのカスタマイズされたデータレート
  • データレートの最適化
  • 伝送距離の延長
  • 自由空間レーザー通信
  • 衛星光通信
  • 量子暗号
  • ドップラーライダーアプリケーション
  • 高精度光測定
  • 光分光法

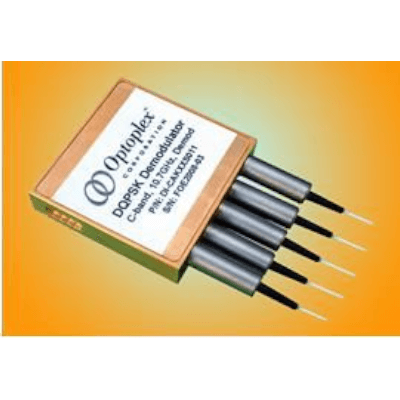

DQPSK光位相復調器

Optoplexの光DQPSK復調器は、C+L帯域全体にわたって差動直交位相変調を振幅変調に変換し、20 Gb/sまたは40 Gb/sのデータ伝送速度をサポートします。DQPSK復調器は、商用、防衛、宇宙探査市場で利用される次世代光通信システム向けに設計されています。このデバイスは、現行および次世代システムにおいて、大規模な設備投資をすることなく、より高いデータレートとより複雑な伝送フォーマットへの高まる需要に対応し、信号品質と性能を向上させる上で重要な役割を果たします。

  • DQPSK復調器は、同じデータレートを実現するために半分の伝送速度を使用します（40 Gb/sデータレートの場合は20Gb/sシステムを使用し、DPSKフォーマットでは2つの位相状態を持つのに対し、4つの位相状態を持つ）。
  • 伝送速度が低いため、他の多くの部品や電子機器のコストを削減でき、分散に対する耐性も向上します。
  • 20Gb/sシステムは、50 GHzチャネル間隔システムで実現可能な最高の伝送速度です。
  • Optoplexの完全統合型DQPSK復調器は、パワースプリッターとIアームおよびQアームの両方を組み合わせています。
DQPSK Optical Phase Demodulators
特長

  • 無熱設計
  • 低消費電力（TDFS、PDFS、IL、PDL）
  • フルチューナブルおよびセミチューナブル、独立したI/Q制御
  • 広帯域
  • 高出力対応
  • Telcordia GR-1221 認定

アプリケーション

  • 高速光通信（DQPSK）
  • 自由空間光通信
  • 衛星光通信
  • 量子暗号
  • 光ファイバセンシング（位相シフト測定）
  • 精密光測定
  • 光分光法

90度 光学ハイブリッド

Optoplexの光DQPSK復調器は、C+L帯域全体にわたって差動直交位相変調を振幅変調に変換し、20 Gb/sまたは40 Gb/sのデータ伝送速度をサポートします。DQPSK復調器は、商用、防衛、宇宙探査市場で利用される次世代光通信システム向けに設計されています。このデバイスは、現行および次世代システムにおいて、大規模な設備投資をすることなく、より高いデータレートとより複雑な伝送フォーマットへの高まる需要に対応し、信号品質と性能を向上させる上で重要な役割を果たします。

  • DQPSK復調器は、同じデータレートを実現するために半分の伝送速度を使用します（40Gb/sデータレートの場合は20 Gb/sシステムを使用し、DPSKフォーマットでは2つの位相状態を持つのに対し、4つの位相状態を持つ）。
  • 伝送速度が低いため、他の多くの部品や電子機器のコストを削減でき、分散に対する耐性も向上します。
  • 20 Gb/sシステムは、50 GHzチャネル間隔システムで実現可能な最高の伝送速度です。
  • Optoplexの完全に統合されたDQPSK復調器は、パワースプリッターとIアームおよびQアームの両方を組み合わせています。

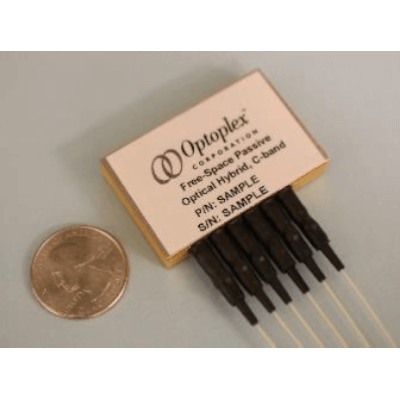

90deg Optical Hybrid
特長

  • 無熱設計
  • 低消費電力（TDFS、PDFS、IL、PDL）
  • フルチューナブルおよびセミチューナブル、独立したI/Q制御
  • 広帯域
  • 高出力対応
    Telcordia GR-1221 認定

アプリケーション

  • 高速光通信（DQPSK）
  • 自由空間光通信
  • 衛星光通信
  • 量子暗号
  • 光ファイバセンシング（位相シフト測定）
  • 精密光測定
    光分光法

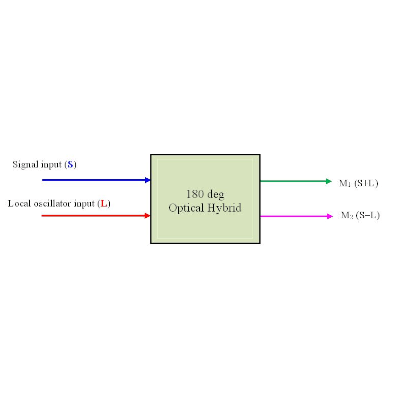

180度 光学ハイブリッド

180deg Optical Hybrid
デバイスの寸法(L☓W☓H)(mm)
25.4 x 25.4 x 10

パラメータ Unit 仕様
波長範囲 (C- or L-Band) nm 1527 ~ 1567
位相差1 (between M1, M2 and M3, M4)  deg 180±5
挿入損失1（コネクタなし） S→Mi dB < 5.5
L→Mi  dB < 5.5
挿入損失差1 S→M1 and S→M2 dB < 0.5
L→M1 and L→M2 dB < 0.5
Between all other ports dB < 0.7
光リターンロス dB > 27
光路差 (skew, between M1)  ps < 5
ファイバーの種類 信号入力ポート / SMF-28 with 900-μm tight buffer
ローカル入力ポート / SMF-28 with 900-μm tight buffer
出力 / SMF-28 with 900-μm tight buffer
ピグテールの長さ 信号入力ポート mm 1000±100
ローカル入力ポート mm 1000±100
出力 mm 1000±100
コネクタの種類 信号入力ポート FC/APC
ローカル入力ポート FC/APC
出力 ー FC/APC

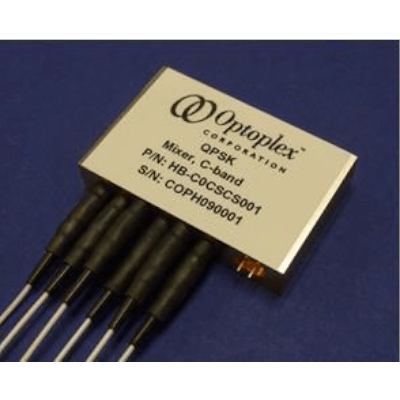

2×4コヒーレントミキサー（偏波多様化 90度 光ハイブリッド）
（シングルエンド検出用）

Optoplexの2×4偏波ダイバーシファイド光ハイブリッド（QPSKミキサー）は、入力信号を局部発振器（LO）と混合します。このデバイスは、PBSと干渉計を統合したモノリシック光コアを特徴としており、この干渉計はOptoplexのインターリーバーやDPSK復調器にも広く使用されています。このデバイスは、無熱、無色、データレート非依存、そしてコンパクトなサイズです。このデバイスの4つの出力は、4つのシングルエンド検出器と結合できます（下記の機能図を参照）。このプラットフォームは、4組のバランス型検出器を組み込むことで、2×8偏波ダイバーシファイドハイブリッドに拡張することもできます。 QPSKミキサーは、常に普及している偏波・位相多様化QPSK変調方式の重要な構成要素であり、100 Gb/sシステムの有力候補の1つであるだけでなく、10 Gb/s変調器と電子機器を使用できる40 Gb/sシステムにとっても費用対効果の高い重要な代替手段となります。

2x4 Coherent Mixer (Polarization Diversified 90deg Optical Hybrid) for Single-End Detection)
特長

  • 無熱設計
  • 低消費電力（TDFS、PDFS、IL、PDL）
  • 完全および半可変、独立したI/Q制御
  • 広帯域
  • 高出力
    Telcordia GR-1221 認定

アプリケーション

  • 高速光通信（コヒーレント検波）
  • 自由空間光通信
  • 衛星光通信
  • 量子暗号通信
  • 光ファイバセンシング（位相シフト測定）
  • 精密光測定
    光分光法

2×8 DP-QPSKコヒーレントミキサー（偏波多様化 90度 光ハイブリッド）
（バランス検波用）

Optoplexの10ポート 2×8コヒーレントミキサー（QPSKミキサーとも呼ばれます）は、DP-QPSK受信機などの光コヒーレント検波に使用され、入力信号と局部発振器を結合することで、複素フィールド空間に8つの光状態を生成します。生成された8つの光出力信号は、4組のバランス型光検出器に結合されます。下のブロック図は、DP-QPSK受信機における2×8コヒーレントミキサーの応用例を示しています。ミキシングプロセスはデータレートに依存しないため、40 Gb/sや100 Gb/s伝送システムなどのアプリケーションにおいて、あらゆるデータレートで使用できます。Optoplexの2×8コヒーレントミキサーは、自由空間マイクロオプティクスをベースとした特許出願中の製品です。このデバイスは、挿入損失と位相誤差に関して非常に無熱的な動作を示します。出力信号が4対のバランス型受信機によって検出されると、入力信号の振幅と相対位相情報の両方が抽出され、信号増幅や、電子領域における分散やPMDなどの光伝送障害の費用対効果の高い補償に使用されます。

2x8 DP-QPSK Coherent Mixer (Polarization Diversified 90deg Optical Hybrid) for Balanced Detection)
特長

  • 完全パッシブ（温度制御なし）
  • コンパクトサイズ
  • 低挿入損失
  • 低位相誤差
  • 1 ps未満のスキュー
  • カラーレス（波長に依存しない）
  • データレートに依存しない

アプリケーション

  • 光コヒーレント検波
  • DP-QPSK復調
  • 100 Gb/s伝送（推奨変調方式）
  • 偏波ダイバーシチドップラーライダー
  • 偏波ダイバーシチコヒーレントDAS
  • 偏波ダイバーシチOCT
