Optoplex – 統合高速レシーバー

バランスレシーバー内蔵 90度ハイブリッド

高性能90度光ハイブリッドは、光コヒーレント検波において重要な部品です。 Optoplexの自由空間型、マイクロオプティクスベースのパッシブ90度光ハイブリッドは、コヒーレント検波におけるミキサーであり、光通信における40 Gbpsおよび100 Gbpsコヒーレント伝送システムに広く利用されています。90度光ハイブリッド、2×4コヒーレントミキサー、2×8コヒーレントミキサーに加え、Optoplexは40Gおよび100 Gコヒーレント受信機も開発・提供しています。
ドップラーLIDARアプリケーションにおいて、90度光ハイブリッドは必須のコンポーネントです。従来の光ファイバーカプラを用いたミキサーと比較すると、風向ベクトルに関する情報は提供できません。しかし、90度光ハイブリッドはIパスとQパス間の90度位相情報を提供するため、風向ベクトル情報を得ることができます。

内蔵90度ハイブリッド受信機は、3 dB電気帯域幅が15、100、200、400 MHz、または1.6 GHzです。デフォルトのRF出力モードはAC結合です。DC結合バージョンもご用意しています。

90deg Hybrid integrated with Balanced Receivers
特長

  • 自由空間光学系に基づく90度光ハイブリッド
  • 高精度な90度位相差、温度、波長、偏光依存性の低減
  • 優れた光学性能(IL、TDL、PDL、スキューなど)
  • 低暗電流
  • 高CMRR
  • 高PER

アプリケーション

  • コヒーレントドップラーLIDARシステム
  • ファイバーセンシングにおけるコヒーレント検出
  • OCTやその他のバイオメディカルセンシング/イメージングシステムにおけるコヒーレント検出
  • コヒーレント分光計測機器
  • 光通信におけるコヒーレント検出

バランスレシーバー統合 2×8コヒーレントミキサー

2x8 Coherent Mixer integrated with Balanced Receivers
電気性能

パラメータ Unit Min Typ. Max
検出器の種類 InGaAs
波長範囲 nm 1510 1670
応答性(標準) A/W 0.9
RF出力帯域幅(3 dB) MHz DC 100
同相除去比(CMRR) dB 20 30
透過利得 V/A 25×103
RF出力変換利得 V/W  22.5×103
CW飽和電力 μΩ 110
NEP(DC-10 MHz) 3.8
積分ノイズ(DC-200 MHz) nWRMS 65
総合出力電圧ノイズ mVRMS 2.2
RF出力インピーダンス Ω 50
RF出力電圧振幅 V -3.6
RF出力DCオフセット mV +/-3
最大光入力電力 mW 25
電源、電圧 V +/-12
電源、電流 mA 200
出力結合 AC-coupled output
電気出力インターフェース SMA

注記:
3) 90度ハイブリッドは速度に依存しません。
4) 上記の表は、バランス型フォトレシーバの帯域幅が100 MHzの場合です。200 MHz、350 MHz、700 MHz、1200 MHz、1700 MHzなどの他の帯域幅についてはお問い合わせください。

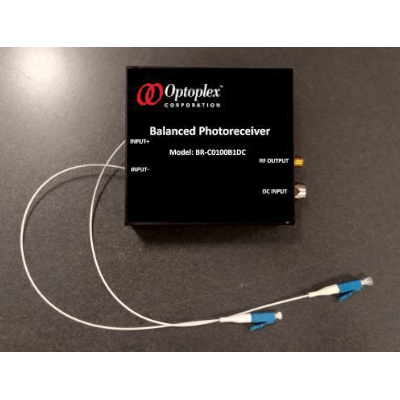

バランスレシーバー

Balanced Receivers

コヒーレント検波は、従来のRF通信や光通信に加え、光ファイバーセンシングにおいても用途が拡大しています。ここ数年、コヒーレント技術は高速光通信において飛躍的に進歩しました。これにより、狭線幅レーザー、光ハイブリッド、バランス型光受信機、DSPなどの主要部品が市販されており、通信分野だけでなく多くの用途においてコスト効率に優れています。Optoplexは、コヒーレント用途向けの製品シリーズを開発しました。

製品ラインナップは以下の通りです。

  • 90度光ハイブリッド
  • 2×8コヒーレントミキサー
  • 統合型40Gコヒーレント受信機 (40G ICR)
  • 統合型100Gコヒーレント受信機 (100G ICR)
  • バランス型受信機を内蔵した90度光ハイブリッド
  • フォトダイオード出力を備えた2×8コヒーレントミキサー
  • バランス型光受信機

Optoplexのバランス型フォトレシーバは、非通信用途の光コヒーレント検波用に設計されています。応答性、帯域幅、ノイズなどにおいて良好なマッチングとバランスを実現した2つのフォトダイオードを搭載しています。フォトダイオードの出力は低ノイズTIAによって増幅され、2つのフォトダイオードからの光電流の差に比例した単一のRF出力を生成します。このフォトレシーバの3 dB帯域幅は約100 MHzです。RF出力振幅は、高インピーダンス負荷時で±3.6 V(50Ω負荷で±1.8 V)です。CMRRは20 dB以上(標準値30 dB)です。

コヒーレント検出の応用

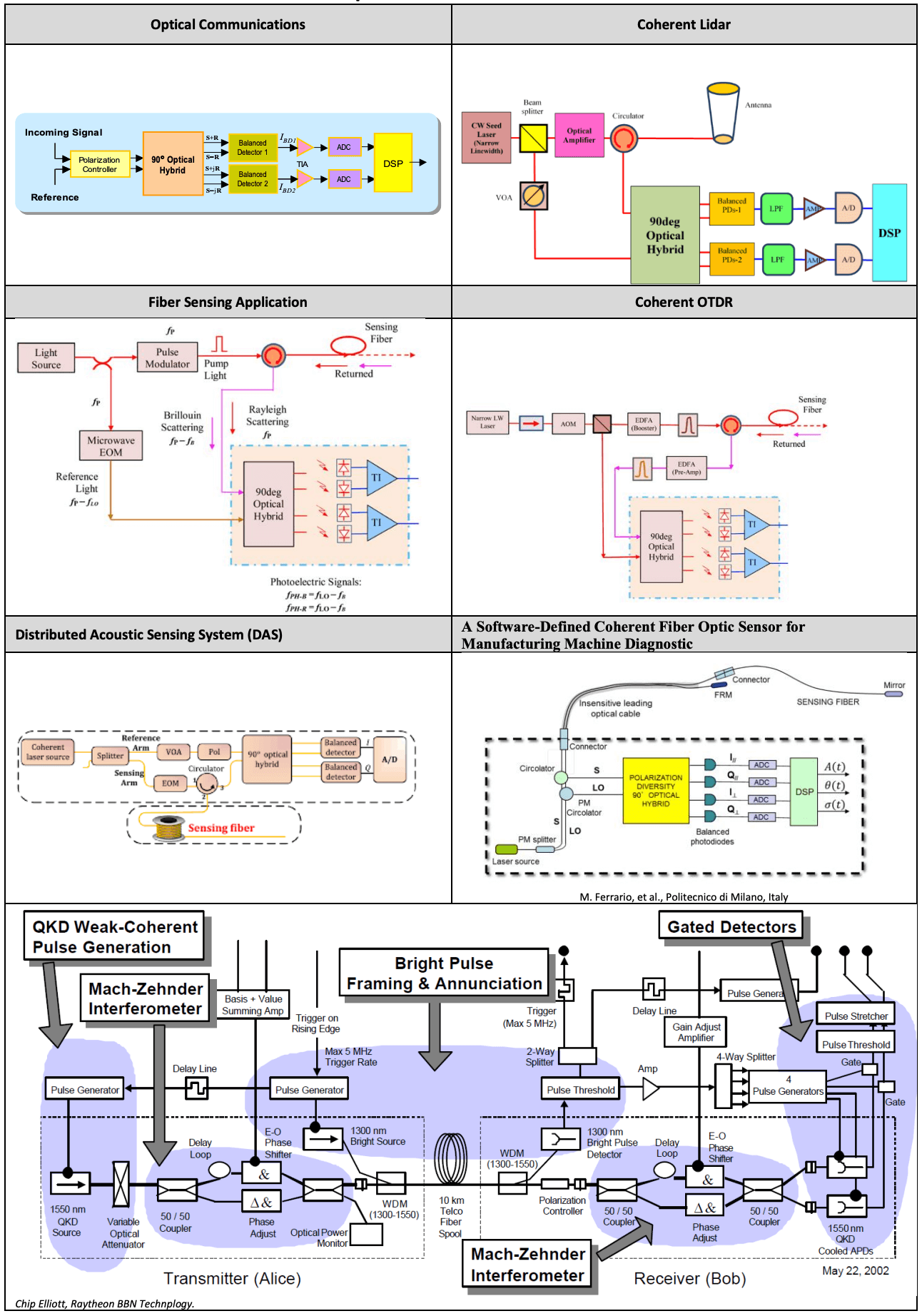

コヒーレント検出の例
コヒーレントの応用

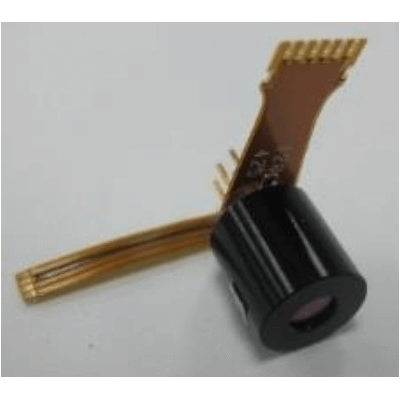

10G チューナブルROSA

家庭、企業、ワイヤレスからのデータやビデオの需要が高まるにつれ、光アクセスネットワークにはますます高帯域幅が求められています。
Optoplexは独自の技術を用いて、APD/TIAとの統合が容易でコスト効率に優れた小型フォームファクタの周期チューニングフィルタを開発しました。NG-PON2アプリケーションに最適で、さらに10 GbpsチューナブルROSA(チューナブルフィルタを統合した10G APD/TIA)も開発しました。この10GチューナブルROSAは、過去3年間で多くの大手企業によって検証されており、最近では複数のT-1サービスプロバイダーによって現場導入されています。

10G Tunable-ROSA
特長

  • 4チャンネルのチューニング範囲を備えた100 GHzチューナブルフィルタ
  • 10 Gbps対応InGaAs APD
  • 高ゲイン12KΩ トランスインピーダンス・プリアンプ
  • 差動データ出力
  • 高感度:<-28 dBm
  • 低消費電力:<0.4 W

用途

  • 通信アクセスネットワーク向けデジタル光ファイバーレシーバー
  • 高速光データネットワーク
  • ファイバー・イン・ザ・ループ(FTTx)
  • SFP+/XFP/300ピンMSA光トランシーバー

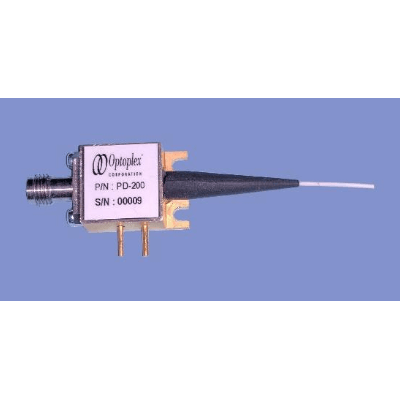

高速・高出力光検出器(20 GHz)

PD-200高速フォトダイオードは、ハーメチックシール型で、高信頼性、低高調波歪みのフォトダイオードモジュールです。最小帯域幅20 GHzの高光出力アプリケーション向けに設計されています。光プリアンプを備えた受信機アプリケーションに適しており、50Ω終端の有無を選択できます。フォトダイオードモジュールは、VコネクタパッケージまたはCPW(コプレーナ導波路)RF出力を備えた小型表面実装パッケージで提供されます。

High-Speed High-Power Photodetectors (20GHz)
特長

  • 高電流対応(最大20 mA)
  • 最小PDL(標準0.05 dB)
  • 使用可能なスペクトル波長範囲:800~1650 nm
  • 低群遅延
  • 低高調波歪み
  • Vコネクタ(SMA)または表面実装パッケージオプション
  • Bellcore GR-468準拠
  • 1つのデバイスで複数の波長に対応し、運用コストと在庫コストを削減

アプリケーション

  • 光増幅システム
  • 20 GbpsまでのRZ、NRZ、Super FECフォーマット
  • 光ファイバー経由の高ダイナミックレンジアナログRFリンク
  • 高速ドップラーシフトLIDAR測定
  • コヒーレント光波システム
  • 試験機器に最適なフロントエンドO/Eコンバータ
