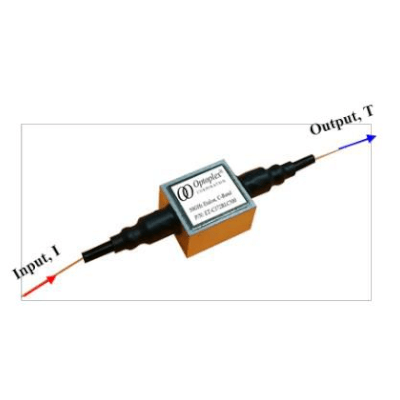

光学エタロン

Optoplexのインライン・ファブリ・ペロー・エアギャップ・エタロンは、優れた光学性能と優れた環境安定性を提供する独自の自由空間光学技術を基盤としています。製造工程における現場監視と調整により、FSR(自由スペクトル範囲)を要求仕様(50 GHz、100 GHzなど)に非常に正確に合わせることができます。また、ピーク波長もお客様のニーズに合わせて非常に正確に調整可能です。Optoplexは、Cバンド、Lバンド、C+Lバンド、Oバンドの様々な波長範囲をカバーする、200 GHz、100 GHz、50 GHz、25 GHz、12.5 GHzから6.25 GHzまでの様々なFSRを備えたF-Pエタロンを幅広く取り揃えています。

Optical Etalons
特長

  • 低挿入損失
  • 正確なピーク波長(周波数)設定
  • 極めて優れた環境安定性(+/-1.5 GHzの寿命)
  • コンパクトサイズ
  • 幅広い波長範囲に対応
  • 豊富なFSR(フェールセーフ)オプション:200、100、50、25、12.5、6.25、またはお客様指定のFSR
    PMファイバーオプションもご用意

アプリケーション

  • DWDMフィルタリング
  • コム光源
  • チャネル間ノイズ抑制
  • 波長基準
  • 信号整形
  • 分光光学機器

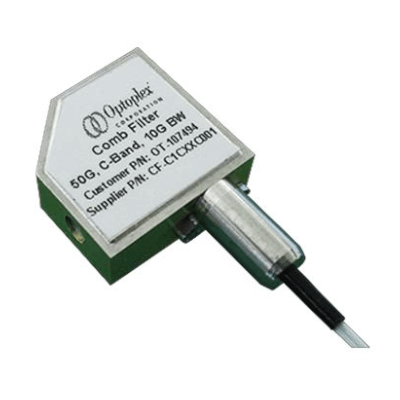

フラットトップ光コムフィルタ

Optoplexは、独自の光インターリーバ技術をベースとした、カスタマイズされたフラットトップ光コムフィルタを提供しています。従来のファブリ・ペロー共振器ベースのコムフィルタとは異なり、Optoplexのコムフィルタは、数GHzまで透過帯域幅を自由に設定でき、変調DWDM信号を伝送できます。フィルタのチャネル間隔(FSR)とデューティサイクル(3 dB帯域幅とFSRの比)は、お客様が自由に指定できます。
Optoplexの特許取得済みマイクロオプティクス技術と薄膜コーティングによる位相変調技術をベースとしたフラットトップコムフィルタは、温度依存性が最小限で、フラットトップの透過帯域、高いチャネルアイソレーション、低いPDL、均一な挿入損失を特徴とする純粋なパッシブデバイスです。本製品はTelcordia GR-1221規格に準拠しています。

Flat-Top Optical Comb Filters
特長

  • 広く平坦な通過帯域
  • 最小限のPDL
  • 高いアイソレーション
  • 最小限の熱ドリフト
  • 低くカスタマイズ可能な分散
  • CバンドとLバンドのデュアルカバレッジ
  • Telcordia GR-1221/63準拠

アプリケーション

  • DWDMシステムにおけるノイズ抑制
  • 信号通過帯域の整形
  • DWDMシステムにおける光定規
  • 高変調レート信号の通過帯域縮小

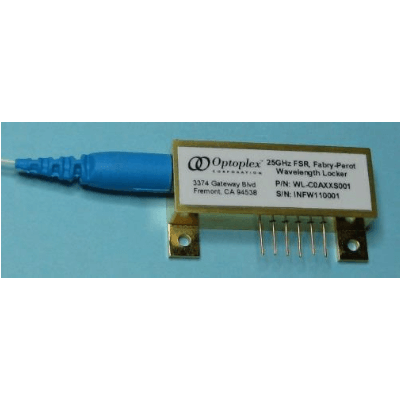

波長ロッカー

Optoplexのアサーマル・ファブリ・ペロー波長ロッカーは、熱的に安定したエタロンベースのデバイスで、DWDMシステムにおける波長モニタリングやITUグリッドチャネルロック、チューナブルレーザーのレーザー安定化、光パワーおよびネットワークモニタリングなど、幅広い用途に使用できます。この波長ロッカーは、広いキャプチャレンジと優れた波長精度を備えています。内蔵サーミスタは、より高い波長精度が求められる場合や、FSRが非常に狭いロッカーを必要とする場合に、残留熱影響を校正するために使用できます。波長ロッカーの主要光学部品は、Optoplexの実績ある薄膜光学コーティングおよびオプティカルコンタクト技術を用いて自社製造されたエタロンです。

Wavelength Lockers
特長

  • 無熱設計
  • 単一デバイスでC+Lバンドをカバー
  • 極めて低い温度依存性
  • 高い波長精度
  • 全チャンネルを周期的にロック
  • 内蔵サーミスタによりロック精度を向上
  • Telcordia GR-468 & 1221準拠

アプリケーション

  • DWDMおよびUltra DWDMトランスミッタの高精度レーザーロック
  • 波長モニタリング
  • チューナブルレーザーモジュールのレーザー安定化
  • DWDMチャネル周波数および光パワーモニタリング

チューナブルエタロンフィルター

Tunable Etalon Filters

パラメータ Min Type Max Unit
動作波長範囲 1525 1565 nm
挿入損失 2.5 dB
チューニング範囲 400 GHz
フィルタ通過帯域幅(@1dB) 20 35 150 GHz
光リターンロス 27 dB
PDL 0.8 dB
チューニング速度(ch i~i+1) 1 s
サーミスタ抵抗 10 k Ω
チューニング電圧 5 V
電圧依存損失 2 dB
