LongWave Photonics

LongWave Photonicsについて

LongWave Photonics は、イメージング、分光、ヘテロダイン受信機用のテラヘルツ量子カスケードレーザー (QCL) システムを提供しています。
ミリワットレベルの平均出力、1.9〜5THzの周波数範囲で利用可能です。

当社はLongWave Photonicsの代理店です。

ラインナップ

シングルモード分布帰還型（DFB）QCL

• 原子状酸素 (3P1>3P2, 4.744 THz/63.19 μm/158.24 cm-1)
• 重水素 (J=1>0, 2.675 THz/112.07 μm/89.23 cm-1)
• ヒドロキシル (Ω=3/2,J=5/2 >J=3/2 (several), 2.509&2.514 THz/119.49 μm/83.69 cm-1)
• 一酸化炭素 (J=24>23, 2.756 THz/108.78 μm/91.93 cm-1)

ファブリ・ペロー・テラヘルツQCL

• 超広帯域QCL
• 高出力ファブリーペローTHz QCL

周波数可変テラヘルツQCL

• 周波数可変テラヘルツQCL

極低温ハウジング

• EasyQCL-1000
• EasyQCL-200
• EasyQCL-100
• EasyQCL-50

原子状酸素 (3P1>3P2, 4.744 THz/63.19 μm/158.24 cm-1)

説明

• デバイスタイプ： エンドボンディングパッド付き 3次DFBレーザーアレイ
• 動作モード： CW/Pulse
• 測定温度： 48 -53K (動作温度)
• 発振周波数： 53KにおけるC12の4745 +- 5 GHz (C10, C11, C12 のトータルカバレッジ ~4732-4752 GHz)
• ピークパワー： >8 mW at 53K (EasyQCL-200, 50% duty cycle)
• CWパワー： >4 mW at 53K
• ビーム・ダイバージェンス： <20 deg (全デバイス)
• 最大バイアス電圧/電流： ~13.2 V ~155 mA at 53K

重水素 (J=1>0, 2.675 THz/112.07 μm/89.23 cm-1)

説明

• デバイスタイプ： エンドボンディングパッド付き 3次DFBレーザーアレイ
• 動作モード： CW/Pulse
• 測定温度： 45K
• 発振周波数： 2660～2710 from 10 laser
• ピークパワー： >0.8 mW以上 (45K、EasyQCL-200使用時)
• ビーム発散： <20 deg (全デバイス)

ヒドロキシル (Ω=3/2,J=5/2 >J=3/2 (several), 2.509&2.514 THz/119.49 μm/83.69 cm-1)

説明

• デバイスタイプ： エンドボンディングパッド付き 3次DFBレーザーアレイ
• 動作モード： CW/Pulse
• 測定温度： 50K (動作温度)
• 発振周波数： 2509 +- 5 GHz (デバイス6およびデバイス7)
• ピークパワー： 500～800 µW (デバイスによる) (EasyQCL-200)
• CWパワー： 500～800 µW (デバイスによる)
• ビーム発散： <20 deg（全デバイス共通）
• 最大バイアス電圧/電流： ~13.0 V ~100 mA at 55K

一酸化炭素 (J=24>23, 2.756 THz/108.78 μm/91.93 cm-1)

説明

• デバイスタイプ： エンドボンディングパッド付き 3次DFBレーザーアレイ
• 動作モード： CW/Pulse
• 測定温度： 45K
• 発振周波数： 2750～2795 from 10 laser
• ピークパワー： >1.2 mW(45K)、EasyQCL-200
• ビーム発散： <20 deg (全デバイス)

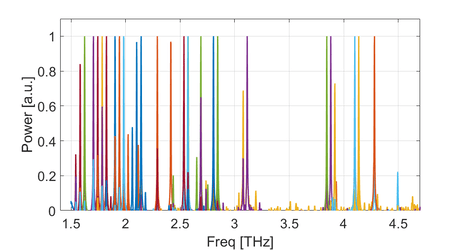

超広帯域QCL

LongWaveの新しい超広帯域QCLは、1つのデバイスで1.6 THzから4.3 THzをカバーします。 超広帯域QCLはレンズ結合ファブリーペローQCLで、mWのパワーレベルで低発散のビームパターンを持ちます。

アプリケーション

• 広帯域分光
• ハイパースペクトルイメージング

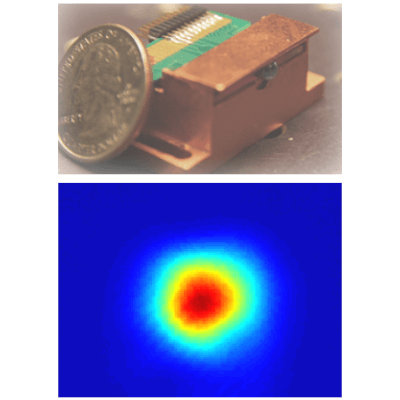

高出力ファブリーペローTHz QCL

LongWave Photonicsは、テラヘルツ周波数の高出力ファブリーペローデバイスを提供しています。 これらのデバイスは、一般的に複数の縦軸ライン上で発光するため、高出力の発光が得られます（冷却システムによる）。 典型的な発光ビーム幅は20°FWHM未満です。

サンプルデーターシートPDF

周波数可変テラヘルツQCL

THzQCL-VECSELは垂直外部共振器面発光レーザーです。 量子カスケード・レーザー（利得チップ）、出力カップラー（OC）、部分透過ミラーで構成され、すべてが超低振動クライオクーラーEasyQCL-200に収納されています。チューニングはOCのピエゾ動作に影響されます。中心周波数2.7 THzと4.7 THzの300 GHzを超えるチューニングレンジで、ミリワット（平均2 mW以上）レベルの出力が可能です。 VECSELの共振器設計により、対称的でガウシアンに近いビームが得られます。

EasyQCL-1000

EasyQCL-1000システムは、ターンキーのテラヘルツ量子カスケードレーザー光源で、より強力なクライオクーラーにより最大30 mW*の平均出力レベルを提供します。このシステムは、1.9～5 THzの周波数でCW/パルス、シングル/マルチモードで放射する幅広いQCLで構成可能です。複数のQCLを同じクーラーに搭載することも可能です（マルチQCLオプション）。
* 一部の周波数については技術データを参照。

データーシートPDF

EasyQCL-1000システムには以下が含まれます

付属品

• QCLレーザーダイオードモジュール
• 閉サイクル単段パルス管クライオクーラー
• パルスまたは連続波動作が可能なQCL駆動エレクトロニクス（0.4 μsからDCまで）
• ターンキー操作に必要なすべてのアクセサリー

EasyQCL-1000システムは使いやすく設計されています

• 無冷媒 – レーザーダイオードの冷却はクローズドサイクル冷凍機を使用
• 光学アライメント不要
• クーラーはメンテナンスフリー
• メインシステムは卓上でコンパクト、240 V単相電源で作動

ユーザーによる交換が可能な様々なQCLモジュールが利用可能

• 10ミリワットの平均出力レベル
• 選択した周波数で連続波動作が可能
• 1.9～5 THzの中心周波数を選択可能
• マルチモード動作
• 選択した周波数でシングルモードDFB出力が可能

EasyQCL-100にはMulti-QCLオプションが用意されており、最大4台までのQCL機器をシステム内に配置することができます。Multi-QCLオプションは、デバイスを自動的に切り替えるために必要なすべての装置を提供します。

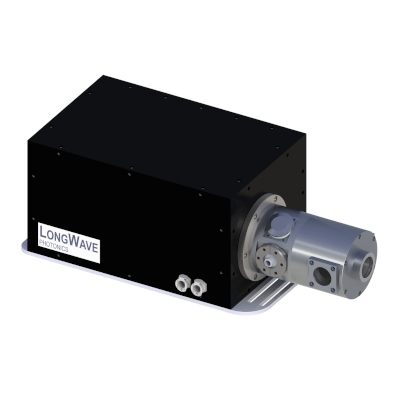

EasyQCL-200

EasyQCL-200システムは、様々なテラヘルツ量子カスケードレーザーを使用するために構成可能な超低振動無冷媒プラットフォームです。このシステムは、パッシブおよびアクティブ振動減衰を使用して、振動レベル<100 nm (RMS)を達成します。
電子制御可変QCL（1.5～4.5 THzの単一デバイス）、マルチモードFabry-Perot QCL、単一周波数DFB QCL。

データーシートPDF

EasyQCL-200システムには以下が含まれます

付属品

• DFBまたは電子制御可変QCLにアップグレード可能なQCLレーザーダイオードモジュール
• アクティブ/振動補償スターリングサイクルクーラー
• パルスまたは連続波動作が可能なQCL駆動エレクトロニクス（DCまで<0.4μs）
• オプションで構成可能
• 40ピン/デュアルSMA電気フィードスルー
• 3または5光学ウィンドウ

EasyQCL-200システムは使いやすく設計されています

• 無冷媒 – レーザーダイオードの冷却はクローズドサイクル冷凍機を使用
• 光学アライメント不要
• メンテナンスフリー
• レーザーバイアスはフロントパネルまたはコンピューター（USBおよびWindows 7/10対応）で制御可能
• 卓上でコンパクト、持ち運び可能、120/240 V（5 A）で動作

ユーザーによる交換が可能な様々なQCLモジュールが利用可能

• 1.5～4.5 THzの電子制御可変QCL
• ミリワット平均出力レベルのファブリー・ペロー・デバイス
• 2/3/3.8/4.7 THzで利用可能なシングルモードDFBデバイス

Easy-200にはMulti-QCLオプションが用意されており、最大4台までのQCL機器をシステム内に配置することができます。Multi-QCLオプションは、デバイスを自動的に切り替えるために必要なすべての装置を提供します。

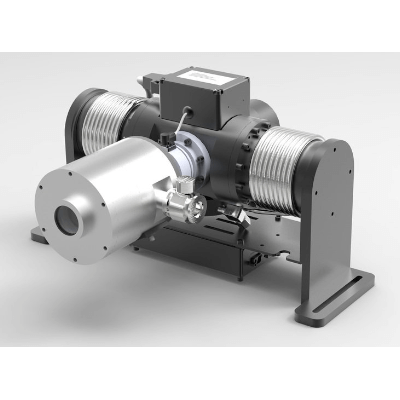

EasyQCL-100

EasyQCL-100システムはテラヘルツ放射のターンキー光源で、一体型スターリングサイクルクーラーを使用し、無冷媒、アライメントフリーで動作します。 ユーザーによる交換が可能なマルチモードQCLモジュールは、1.8～5 THzの周波数でミリワットパワーレベルを提供します。 EasyQCL-100にはマルチQCLオプションが追加され、最大4つの自動スイッチングQCLを同じシステムに統合することができます。

データーシートPDF

EasyQCL-100 システムには以下が含まれます

付属品

• QCLレーザーダイオードモジュール
• クローズドサイクルスターリングクライオクーラー
• パルスまたは連続波動作が可能なQCL駆動エレクトロニクス（0.4 μsからDCまで）
• ターンキー操作に必要なすべてのアクセサリー

EasyQCL-100システムは使いやすく設計されています

• 無冷媒 – レーザーダイオードの冷却はクローズドサイクル冷凍機を使用
• 光学アライメント不要
• クーラーはメンテナンスフリー
• レーザーバイアスはフロントパネルまたはコンピューター（USBおよびWindows 10/11対応）で制御可能

ユーザーによる交換が可能な様々なQCLモジュールが利用可能

• ミリワットの平均出力レベル
• 選択した周波数で連続波動作が可能
• 1.8～5 THzの中心周波数を選択可能
• マルチモード動作
• 2/3/3.8/4.7 THzで利用可能なシングルモードDFBデバイス

EasyQCL-100はMulti-QCLオプションにより、最大4台のQCL機器をシステム内に配置することができます。Multi-QCLオプションは、デバイスを自動的に切り替えるために必要なすべての装置を提供します。

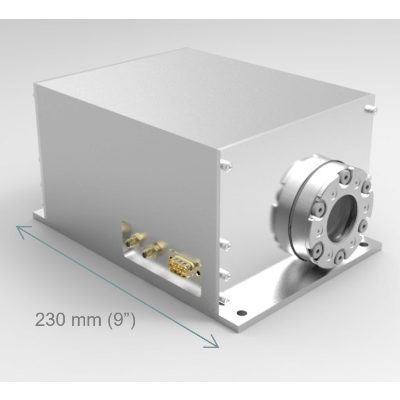

EasyQCL-50

EasyQCL-50システムはコンパクト(<5 kg)でターンキーのテラヘルツ放射源です。 ミリワットレベルの平均パワーを発生するテラヘルツ量子カスケードレーザー光源をスターリングサイクルクーラーに内蔵しています。

データーシートPDF

EasyQCL-50 システムには以下が含まれます

付属品

• QCLレーザーダイオードモジュール
• クローズドサイクルスターリングクライオクーラー
• パルスまたは連続波動作が可能なQCL駆動エレクトロニクス（0.4 μsからDCまで）
• ターンキー操作に必要なすべてのアクセサリー

EasyQCL-50システムは使いやすく設計されています

• 無冷媒 – レーザーダイオードの冷却はクローズドサイクル冷凍機を使用
• 光学アライメント不要
• クーラーはメンテナンスフリー
• レーザーバイアスはフロントパネルまたはコンピューター（USBおよびWindows 10/11対応）で制御可能

ユーザーによる交換が可能な様々なQCLモジュールが利用可能

• 選択周波数でのパルス動作（2.7～2.9および3.1～3.3 THz）
• マルチモード動作

アプリケーション

• ヘテロダイン受信機用ミリワット局部発振器
• ガス分光源
• 検出器のノイズと応答性の特性評価
• AFMシステムまたはSNOM顕微鏡用THz放射源
