光学部品
非球面レンズ
非球面レンズは、表面形状が単純な球面または円柱形状とは異なる光学部品です。従来の球面レンズとは異なり、非球面光学系は球面収差やコマ収差などの光学収差を補正するように設計されており、高画質とシステム性能の向上を実現します。バイオメディカルイメージング、研究、光ファイバー、レーザーなどに広く応用されています
非球面光学レンズは、表面の曲率を正確に制御することで、光学系に必要な要素の数を減らし、画像の解像度や光効率を犠牲にすることなく、より軽量でコンパクトな設計を実現します。
LDおよびファイバーカップリング用ベア非球面ガラスレンズ（円形）
ベア非球面ガラスレンズは、非球面を備えた精密光学素子であり、球面収差を最小限に抑え、焦点精度を向上させ、追加のハウジングやマウントなしで光学性能を強化するように設計されています。
主な特徴
- 高精度非球面レンズにより収差を補正。
- 光学グレードガラス製で、高い透過率と耐久性を実現。
- 複数の直径と焦点距離をご用意。
- カスタム光学システムへの柔軟な統合を可能にするベアレンズ設計。
アプリケーション
レーザーシステム、イメージングデバイス、光通信、医療機器、照明、センシングアプリケーション。
技術仕様
| カテゴリー | 仕様 | 通常版範囲 | 高精度/特殊バージョン範囲 |
|---|---|---|---|
| 基本構造 | 直径 | 1 mm～20 mm | カスタム |
| 中心厚 | 3 mm～10 mm | カスタム | |
| ベース材質 | D-ZLAF52LA | フューズドシリカ、D-ZLAF52LA | |
| 非球面係数（k値） | -1～+5 | -5～+10 | |
| 光学性能 | レンズ単体透過率範囲 | 447～1517 nm (可視光/近赤外) | カスタム |
| ビーム平行度誤差 | ≤0.3° | ≤0.1° | |
| 表面粗さ | Ra≤2 nm | Ra≤0.5 nm | |
| 表面平坦度（PV値） | λ/4 (632.8 nm) | λ/10 (632.8 nm) | |
| 環境と耐久性 | 動作温度 | -20℃～+80℃ | -40℃～+150℃ |
| レーザー損傷閾値（1064 nm） | ≥10 J/cm² (10 nsパルス) | ≥30 J/cm² (10 nsパルス) |
球面レンズ
球面レンズは、球面の一部の形状を持つ1つまたは複数の面を備えた光学素子です。これらのレンズは、様々な高精度アプリケーションにおいて光線の集束、コリメート、または発散に不可欠です。当社の製品ポートフォリオには、従来の平凸レンズから特殊なボールレンズ、そして要求の厳しい産業・科学環境向けに設計された精密光学球面レンズまで、幅広い球面レンズが含まれています。
厳しい公差で製造され、カスタマイズ可能なコーティングと材料で提供される当社の球面レンズは、レーザーシステム、バイオメディカルイメージング、光ファイバー通信、研究機器において信頼性の高い性能を提供します。

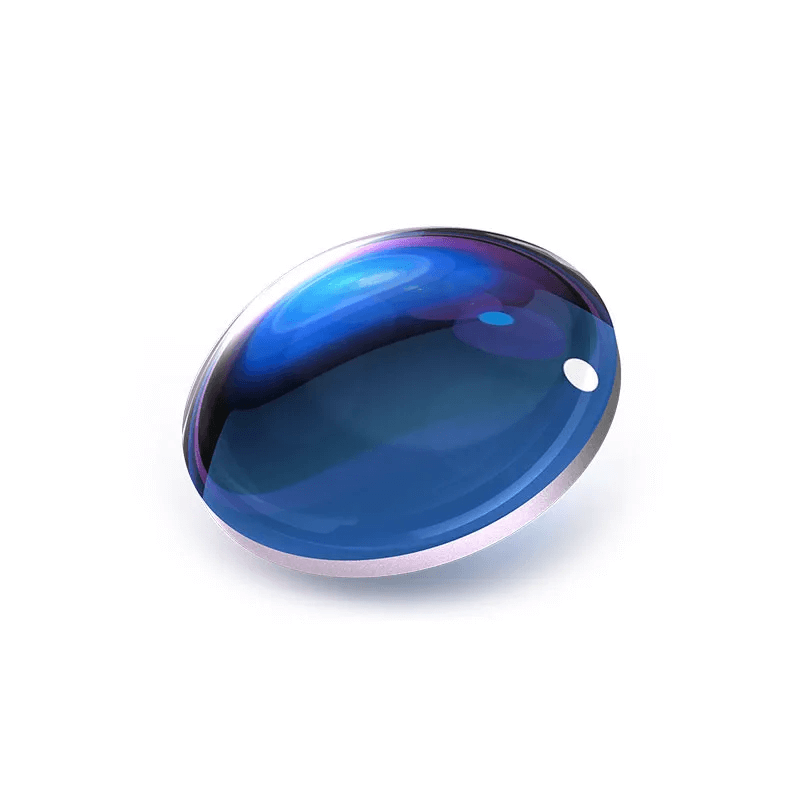

ARコーティングオプション付きカスタム研磨両凸レンズ
両凸レンズ（ダブルコンベックスレンズ、DCXレンズとも呼ばれる）は、2つの外側に曲がった面を備え、平行光線を焦点に集束させることで、正確な焦点合わせと結像を実現します。凸面と凸面の半径が等しいため、正の焦点距離を実現し、近距離で動作するイメージングシステムや光学アセンブリにおけるビーム集束に最適です。レーザーアプリケーションとイメージングアプリケーションの両方に対応するよう設計された両凸レンズは、最適なビーム品質、高い透過効率、そして最小限に抑えられた球面収差を実現し、レーザー、イメージング、通信システム全体で信頼性の高い性能を実現します。
主な特徴
- 両凸レンズ設計により、正確な光収差を実現し、球面収差を低減し、結像精度を向上させます。
- 幅広い直径と焦点距離に対応しており、小型モジュールから大型光学アセンブリまで幅広く対応します。
- 高い表面品質（スクラッチディグ比20-10）とλ/4未満の表面平坦度により、安定した光学性能を実現します。
- 様々な波長域に対応する複数のコーティングオプション（UV、VIS、NIR）をご用意しています。
- カスタム製作にも対応しており、様々な波長や環境に合わせて、両凸レンズと両凸レンズをカスタマイズできます。
- 精密なアライメント制御により、試作から量産まで幅広く対応します。
アプリケーション
-
レーザーシステム：レーザーダイオード、ファイバー出力、または高出力レーザーモジュールからのビームを、エネルギー損失を最小限に抑えながらコリメートまたは集光します。
イメージングデバイス：顕微鏡、プロジェクター、カメラ、マシンビジョンシステムにおいて、鮮明で歪みのない画像を提供します。
光通信：1310 nmおよび1550 nmの通信帯域に適した、光トランシーバーまたはファイバーシステム向けの効率的な光結合を提供します。
医療機器：治療用または診断用レーザーを集光し、安全かつ正確なエネルギー供給を実現します。
照明システム：LEDまたはランプ光源をコリメートし、産業用または科学的な設備において均一で高効率な照明を実現します。
センシングおよび計測：LIDAR、分光計、および光センサーにおけるビームの均一性と検出範囲を向上させます。
技術仕様
| パラメータ | BK7両凸レンズ | フューズドシリカ両凸レンズ |
|---|---|---|
| 直径 (mm) | 5 / 10 / 12.7 / 20 / 25.4 / 50 | 5 / 10 / 12.7 / 20 / 25.4 / 50 |
| 有効焦点距離(EFL, mm) | 10 – 200 | 10 – 200 |
| 屈折率 (nd) | 1.5168 @ 587.6 nm | 1.4585 @ 587.6 nm |
| 透過範囲 (nm) | 350 – 2000 | 185 – 2100 |
| 表面品質 | 20-10 Scratch-Dig | 20-10 Scratch-Dig |
| 表面平坦度(P-V) | < λ/4 @ 632.8 nm | < λ/4 @ 632.8 nm |
| 芯ずれ誤差 | ≤3 arcmin | ≤3 arcmin |
| コーティングオプション | Uncoated / VIS AR / NIR AR | Uncoated / UV AR / NIR AR |
| 標準透過率 | ≥92% | ≥93% |
| レーザー損傷閾値 | 3 J/cm² @ 1064 nm | 10 J/cm² @ 1064 nm |
マイクロレンズアレイ
マイクロレンズアレイは、規則的なパターンに配置された複数の小さなレンズで構成される重要な光学部品です。これらのレンズアレイは、光の伝播を正確に制御することを可能にし、ビーム均質化、光センシング、イメージング、レーザーシステムなどの用途に利用できます。Hobbiteの製品は、高精度、光学効率、そして長期的な耐久性を備えており、通信、バイオメディカルイメージング、産業オートメーション、研究といった要求の厳しい業界に最適です。
Hobbiteのマイクロレンズアレイは、アプリケーションにおいて良好な効果を維持するために、仕様と寸法の最小精度を管理するために厳選され、丁寧に製造されています。

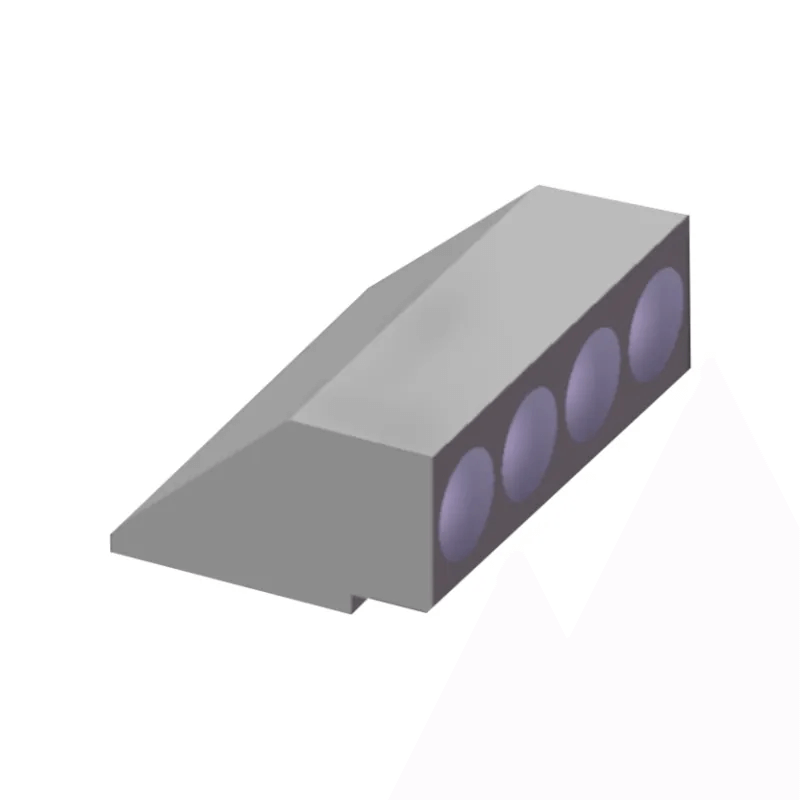

偏向プリズムを内蔵した非球面レンズアレイ
Hobbiteの「非球面レンズアレイ（一体型プリズム付き）」は、高速光POSAパッケージングモジュール向けに特別に開発された精密光学部品です。この革新的な設計は、マルチチャンネル非球面レンズアレイとプリズムを1つのコンパクトなユニットに統合し、同一光路内で光学結合と垂直ビーム偏向の両方を実現します。
主な特徴
- 長期にわたる光学安定性を実現する高い信頼性
- 接着剤不要の光路により、低損失と高い耐久性を実現
- マルチチャンネル構成に対応（1CH / 2CH / 4CH）
- カスタム金型設計と量産体制
- 精密な非球面補正による優れたビーム品質
- 高密度光集積に適したコンパクトな構造
アプリケーション
- 800G～1.6T POSA RX光モジュール
- 40G～3.2T伝送システム（40G CWDM4 / 100G / 200G / 400G / 800G FR、LR、ER、ZRを含む）
- 高速光モジュール試験装置
- シリコンフォトニクスモジュールFA統合
- 通信モジュール用光結合・偏向システム
技術仕様
| パラメータ | 仕様1 | 仕様2 |
|---|---|---|
| 製品モデル | H02A0327 / H02A0328 / H02A0376 | H02A0330 / H02A0332 |
| コーティング波長（nm） | 1260–1360 | 1260–1360 |
| 動作波長（nm） | 1270 / 1310 / 1330 / 1350 or custom-defined | 1270 / 1310 / 1330 / 1350 or custom-defined |
| アレイチャンネル | 1CH / 2CH / 4CH | 1CH / 2CH / 4CH |
| 焦点距離（mm） | 1.558 | 1.558 |
| プリズム回転角（°） | 42 ±0.2 | 42 ±0.2 |
| 材質 | D-ZLAF52LA | D-ZLAF52LA |
| 寸法（mm） | L3.05 × W2.0 × H1.15 | L2.1 × W2.0 × H1.15 |
| チャンネルピッチ（mm） | 0.75 pitch | 0.50 pitch |
プリズム
光学プリズムは、屈折、反射、分散を通じて光を操作するために使用される基本的な部品です。プリズムは光路を正確に制御することにより、さまざまな光学システムにおいて重要な機能を実現します。Hobbiteのガラスプリズムは、レーザーアプリケーション、イメージング、計測、光ファイバー、バイオメディカルデバイスで広く使用されており、さまざまな業界で信頼性の高い性能を提供しています。

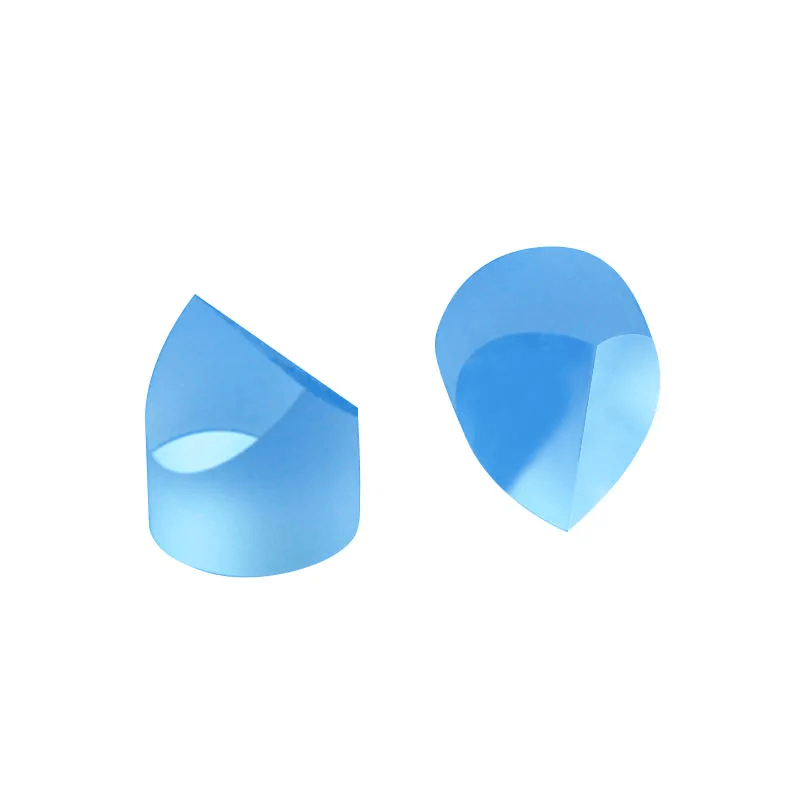

レーザーライン均一性のためのカスタマイズされたマイクロパウエルプリズム
Hobbiteのパウエルプリズムは、均一なレーザーラインを生成するために設計されています。中心強度が高く、エッジが弱いガウス分布のレーザービームを、均一に照射された直線状のレーザーラインに変換します。従来の円筒レンズは「ホットエッジと暗い中心」を生成することが多いのに対し、パウエルプリズムは特殊な形状の曲面を介してビームエネルギーを再分配し、レーザーライン全体にわたって均一な明るさを確保します。
主な特徴
- 均一なレーザーライン：全長の輝度偏差は±5%以下で、ホットスポットやエッジの輝度過多を解消します。
- マイクロ精密製造：ライン真直度誤差は0.1°/100mm以下、表面粗さはミリメートルレベルです。
- 波長互換性：標準405～1064nm。特定の波長要件に合わせてカスタマイズ可能です。
- 環境安定性：-10℃～+70℃において材料変形は0.001mm以下で、光学性能は安定しています。
- カスタマイズ可能：出力ライン長は10～200mm、ARコーティング波長範囲、ベース材質は選択可能です。
技術仕様
| カテゴリー | 範囲 | 標準 | 高精度カスタム |
|---|---|---|---|
| 基材 | BK7, Fused Silica, Custom Optical Glass | BK7 | Fused Silica / Custom |
| 入射ビーム径 | 1–5 mm (M² ≤ 1.2 Gaussian) | 2 mm / 3 mm | Custom |
| 出射線長 | 10–200 mm | 20 mm / 50 mm | 10 mm + Custom |
| 線均一性 | ±5% (standard), ±3% (high-precision) | ±5% | ±3% |
| 波長 | 405–1064 nm (standard), 355 nm / 1550 nm (custom) | 650 nm / 1064 nm | Custom |
| 表面品質 | 20-10 scratch-dig (standard), 10-5 (custom) | 20-10 | 10-5 |
| 表面形状 | λ/8–λ/2 | λ/8 | λ/10 |
| ARコーティング | 405/650/808/1064nm | 1064 nm | Custom wavelength |
| 動作温度 | -10°C to +70°C (standard), -40°C to +120°C (high-temp) | -10°C to +70°C | -40°C to +120°C |
ビームスプリッター
ビームスプリッターは、現代の光学における最も基本的なコンポーネントの一つであり、単一の光ビームを2つの別々の光ビームに分割するように設計されています。光の透過と反射を制御することで、ビームスプリッターはシステム性能を損なうことなく光路の測定、監視、操作を可能にします。
様々な種類がありますが、偏光ビームスプリッターは、偏光状態に基づいて光を分離する必要があるアプリケーションにおいて特に重要です。偏光ビームスプリッターは、一方の偏光を透過させ、直交する偏光を反射させることで、高出力レーザーシステム、光学機器、研究室における効率的な光管理を実現します。
当社の製品ラインは、ビームスプリッターと様々なタイプの偏光ビームスプリッターの両方を網羅しており、特に産業、科学、医療用途向けのソリューションを提供しています。

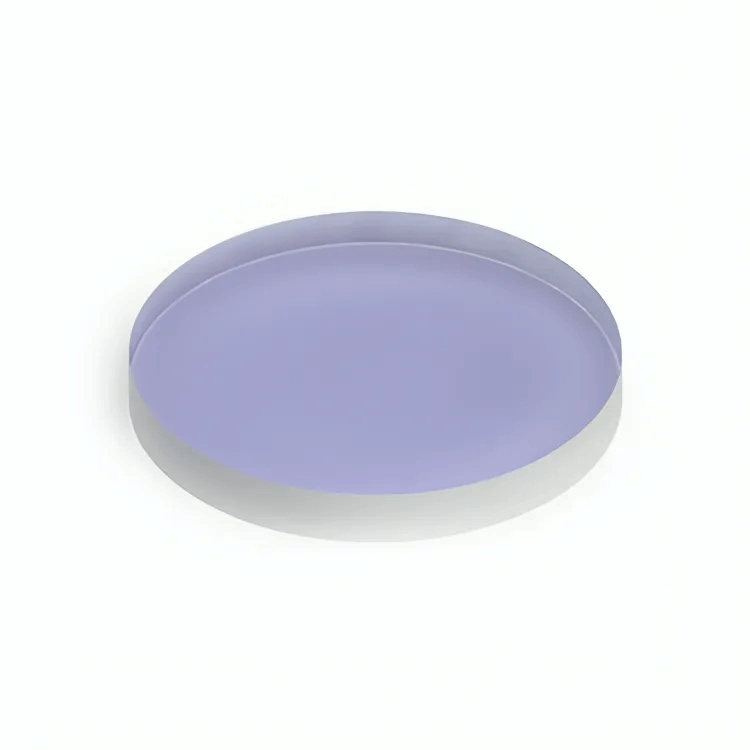

精密研磨偏光ビームスプリッタープレート（PBSプレート）
偏光ビームスプリッタープレートは、入射光を偏光状態に応じて透過光（P光）と反射光（S光）に分割する高精度光学部品です。PBSビームスプリッターは、光パワー分布と偏光制御の効率性から、レーザーシステム、光計測、干渉計、光通信モジュール、科学研究実験などへの需要が高まっています。
主な特徴
- 高出力耐性：レーザー損傷閾値 ≥10 J/cm²@10ns
- 高偏光コントラスト：P光透過率 >98%、S光反射率 >99.5%
- 高光学精度：表面平坦度 λ/10@632.8 nm、平行度 ≤3インチ
- 安定した構造：平坦な構造で光路が安定しており、設置後もずれません
- 多波長オプション：532 nm、633 nm、780 nm、808 nm、1064 nm、1550 nm
アプリケーション
- レーザー共振器空洞および偏光制御モジュール
- 光パワーモニタリングおよびエネルギー分配システム
- 分光計および干渉計
- 科学研究実験および精密偏光測定モジュール
- 光通信偏光制御ユニット
技術仕様
| 項目 | パラメータ範囲/標準値 |
|---|---|
| 動作波長 | 532 nm / 633 nm / 780 nm / 808 nm / 1064 nm / 1550 nm |
| 偏光分離 | P光透過率>98%、S光反射率>99.5% |
| レーザー損傷閾値 | ≥10 J/cm² @ 10ns |
| 材質 | Fused silica / BK7 / CaF₂ |
| コーティングの種類 | 多層誘電偏光フィルム |
| 平坦度 | λ/10 @ 632.8nm |
| 有効口径 | ≥90% |
| 寸法公差 | ±0.1mm |
| 入射角 | 0°–45° (adjustable) |
| 厚さ範囲 | 1 mm–10 mm |
品質検査と試験
- 光学表面形状検出： λ/20 精度の干渉計測定
- 平行度検出：角度干渉計またはオートコリメータ
- コーティング均一性検査：分光光度計測定、膜厚均一性 ≤ ±0.5%
- レーザー損傷閾値試験： ISO 21254規格、10 nsパルス、1064 nm
- 表面品質検査： MIL-PRF-13830B規格、20-10 傷/へこみ評価
すべてのPBSスプリッターは、干渉計による表面検出とISOレーザー損傷試験により、高出力レーザーシステムの長期的な安定性と信頼性を保証します。
波長板
光学波長板は、光学系における偏光と位相遅延を制御するための重要なコンポーネントです。2つの直交偏光状態の間に特定の位相差を導入することで、波長板は光特性を精密に調整することを可能にします。Hobbiteでは、レーザー加工、通信光学、イメージング、そして先端研究向けに設計された高精度波長板を幅広く取り揃えています。
Hobbiteの波長板は、優れた精度、優れた安定性、そして幅広いカスタマイズオプションを兼ね備えており、標準的な光学セットアップから要求の厳しい光学セットアップまで、あらゆるニーズに応えます。2波長波長板、アクロマティック設計、あるいは真のゼロオーダー光学波長板など、お客様のご要望に応えられるよう、HobbiteはISO認証品質と高度な加工能力に裏打ちされた信頼性の高いソリューションを提供します。
カスタム1/4波長板（λ/4 – QWP）
1/4 波長板 (λ/4 波長板) は、直交偏光成分間に 90° の位相シフトを導入することで直線偏光を円偏光に、またはその逆に変換するように設計された複屈折光学部品です。
主な特徴
- 設計波長における正確なλ/4位相差
- 多様な基板オプション：石英、MgF₂、その他様々な波長範囲をカバーする材料
- 高透過率を実現するARコーティング（狭帯域または広帯域）をご用意
- 優れた表面品質（20-10以上）と低波面歪み
- 幅広いサイズ：直径3 mmから50 mmまで
- 波長、サイズ、コーティング、レーザー損傷閾値に合わせたカスタム設計
アプリケーション
レーザーシステム、光通信、偏光解析、イメージング機器、非線形光学、量子光学実験。
技術仕様
| カテゴリー | 業界標準 | Hobbiteテックカスタムレンジ |
|---|---|---|
| 結晶材質 | BK7, 普通のクォーツ | Quartz, Sapphire, MgF₂, CaF₂ （全シリーズ） |
| 波長範囲 | 400-1100 nm | 200 nm-5 μm （紫外線～中赤外線） |
| 位相遅延 | λ/4 ±0.05λ | λ/4 ±0.02λ（高精度） |
| サイズ（長さ×幅） | 10 mm × 10 mm, 20 mm × 20 mm | 3 mm × 3 mm-50 mm × 50 mm（任意の長方形/円） |
| 厚さ | 0.5-3 mm | 0.2-5 mm（小型デバイス向けに薄型化） |
| 表面品質 | 60-40 Scratch-Dig | 40-20 Scratch-Dig (Ra≤0.5 nm) |
| レーザー損傷閾値（1064 nm） | ≥10 J/cm² | ≥30 J/cm² (Quartz), ≥50 J/cm²（サファイア） |
| コーティングオプション | No Coating | AR Coating (R<0.5%@ ターゲット波長) |
光学ウィンドウ
光学ウィンドウは、高い透過率と最小限の波面歪みを維持しながら、繊細な光学システムを保護するために設計された透明な平面部品です。外部環境と内部の光学アセンブリ間のバリアとして機能し、ビーム経路を変えることなく、埃、湿気、機械的損傷を防ぎます。材質とコーティングに応じて、光学ウィンドウは可視光線、紫外線（UV）、赤外線（IR）の波長に合わせて最適化できます。
Hobbiteのポートフォリオには、光学ガラスウィンドウ、耐久性の高いサファイアウィンドウ、特殊レーザーウィンドウなどがあり、各製品はカスタマイズに対応しています。

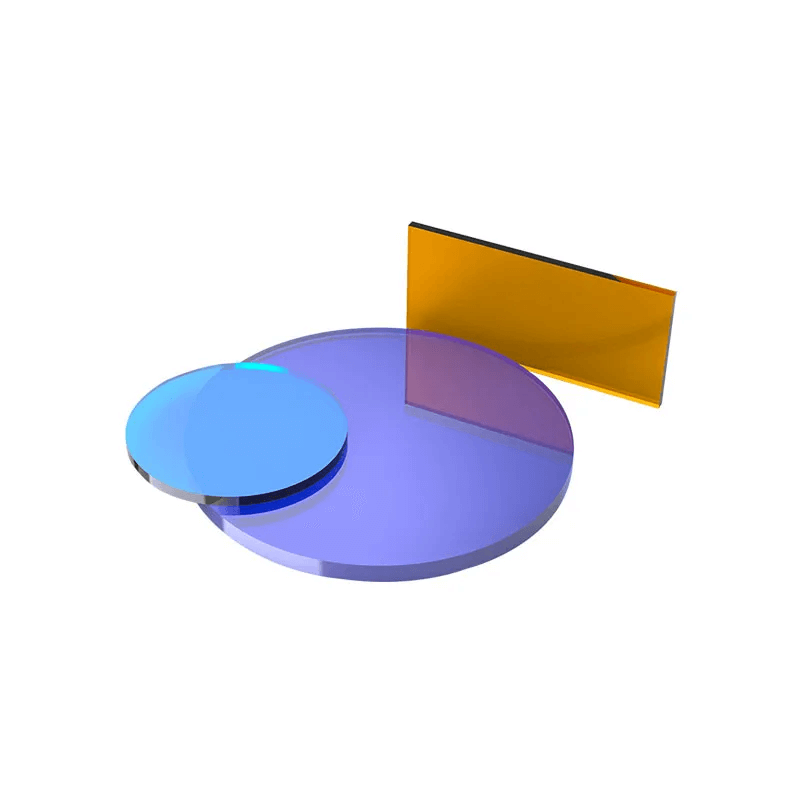

カスタムウェッジウィンドウ – グレアと干渉の解決策
ウェッジウィンドウは、不要な干渉縞を除去し、後方反射を防ぎ、ビームの偏向を正確に制御するように設計された、小さなウェッジ角度を備えた光学ウィンドウです。
主な特徴
- 干渉効果を回避する精密なウェッジ角設計。
- 高品質光学ガラスまたは合成石英ガラス素材。
- 透過率の向上と反射の低減を実現するARコーティング（オプション）。
- 優れた平坦性と表面品質により、安定した光学性能を実現。
アプリケーション
レーザーシステム、光通信、計測、ビームステアリング、イメージングシステム、高出力光学機器。
技術仕様
| カテゴリー | 業界標準 | Hobbiteテックカスタムレンジ |
|---|---|---|
| 基材 | BK7 Glass | BK7, Quartz, Sapphire, CaF₂, Germanium |
| ウェッジ角 | 1°-3° (±0.2°) | 0.1°-5° (±0.05° 高精度) |
| サイズ（直径/辺） | 10 mm-50 mm | 5 mm-100 mm（円/長方形） |
| 厚さ | 1 mm-5 mm | 0.5 mm-10 mm (超薄型≥0.5 mm) |
| 表面品質 | 60-40 Scratch-Dig | 40-20 Scratch-Dig (Ra≤0.5 nm) |
| 透過率 | ≥90% (Bare) | ≥97% (ARコーティング付き @ ターゲット波長) |
| レーザー損傷閾値（1064nm） | ≥10 J/cm² | ≥30 J/cm² (Quartz), ≥50 J/cm² (Sapphire) |
| コーティングオプション | No Coating | AR Coating (R<.5%),曇り止め, 傷防止 |
