DFBレーザーダイオード（半導体レーザー）
20mW UV DFBレーザーダイオード
ELA350028-00
↳ 注目ポイント！
- 驚きの399nmLD！
- 量子コンピュータにも多大な貢献！
- 国内では光響が独占販売！
用途
- 原子分光法
- ラマン分光法
- 計測学
発光特性
- 単一縦モード
- 単一横モード
- 熱電変換による波長可変
- 直線偏光
- 発散自由空間出力
| パラメータ | Symbol | Cond | Min | Max | 単位 |
|---|---|---|---|---|---|
| 出力電力 | P | 20 | mW | ||
| 順方向電流 | IF | T = 25℃ | 90 | mA | |
| 逆電圧 | VR | -2 | V | ||
| 順方向電圧 | VF | 6 | V | ||
| 保存温度 | Tstg | -40 | 85 | ℃ |
| パラメータ | Symbol | Min | Typ | Max | 単位 |
|---|---|---|---|---|---|
| 閾値 | Ith | 40 | 60 | mA | |
| スロープ効率 | ηdif | 0.6 | 1 | 1.4 | W/A |
| 順方向電圧 | VF | 4.5 | 5.5 | V | |
| 発振波長（１） | λ | 398.3 | 398.6 | 398.9 | nm |
| レーザー線幅（固有） | Δλ | 1 | MHz | ||
| 熱チューニング（２） | λshift(T) | 15 | pm/K | ||
| 現在のチューニング（２） | λshift(I) | 4 | pm/mA | ||
| PER (E // to SA) | re | 20 | dB | ||
| 遠視野低速軸（FWHM） | Θ// | 6 | 9 | 12 | deg |
| 遠視野高速軸（FWHM） | Θ⊥ | 25 | 30 | 35 | deg |
（１）波長は真空中、25℃、出力10～20 mWを想定しています。
（２）デバイスはイッテルビウムの398.9 nm吸収線に同調可能です。各DFBレーザーモジュールの25℃における正確な波長に応じて、イッテルビウム吸収線に同調するための適切なケース温度は、数十℃以内でわずかに変化すると予想されます。
これらの特性は、テスト対象の特定のデバイスに相対的なものです。
異なるサンプルセットでは、デバイス間でのばらつきが生じる可能性があります。
モジュール内部のチップ損傷やパッケージの気密性低下を防ぐため、ピンのはんだ付け時間は10秒未満、温度は250℃未満にすることをお勧めします。
ヒートシンク
モジュールは、熱抵抗の低い（0.5K/W未満）ヒートシンクに取り付け、モジュールとヒートシンクの良好な接合を確保する必要があります。ほとんどの場合、滑らかなヒートシンク表面への単純な加圧/接触で十分です。しかし、より良好な熱接合には、放熱フィラーの使用が求められる場合があります。モジュールのヒートシンクが不十分だと温度上昇を引き起こし、性能の低下、さらには永久的な損傷や完全な故障につながる可能性があります。
デバイスの個々の仕様は、ケース温度Tcaseが25°Cの場合に示されています。モジュールはパッシブヒートシンクでも動作可能ですが、温度制御ヒートシンク方式を使用することで、より優れた電力安定性と信頼性の高い動作が得られます。

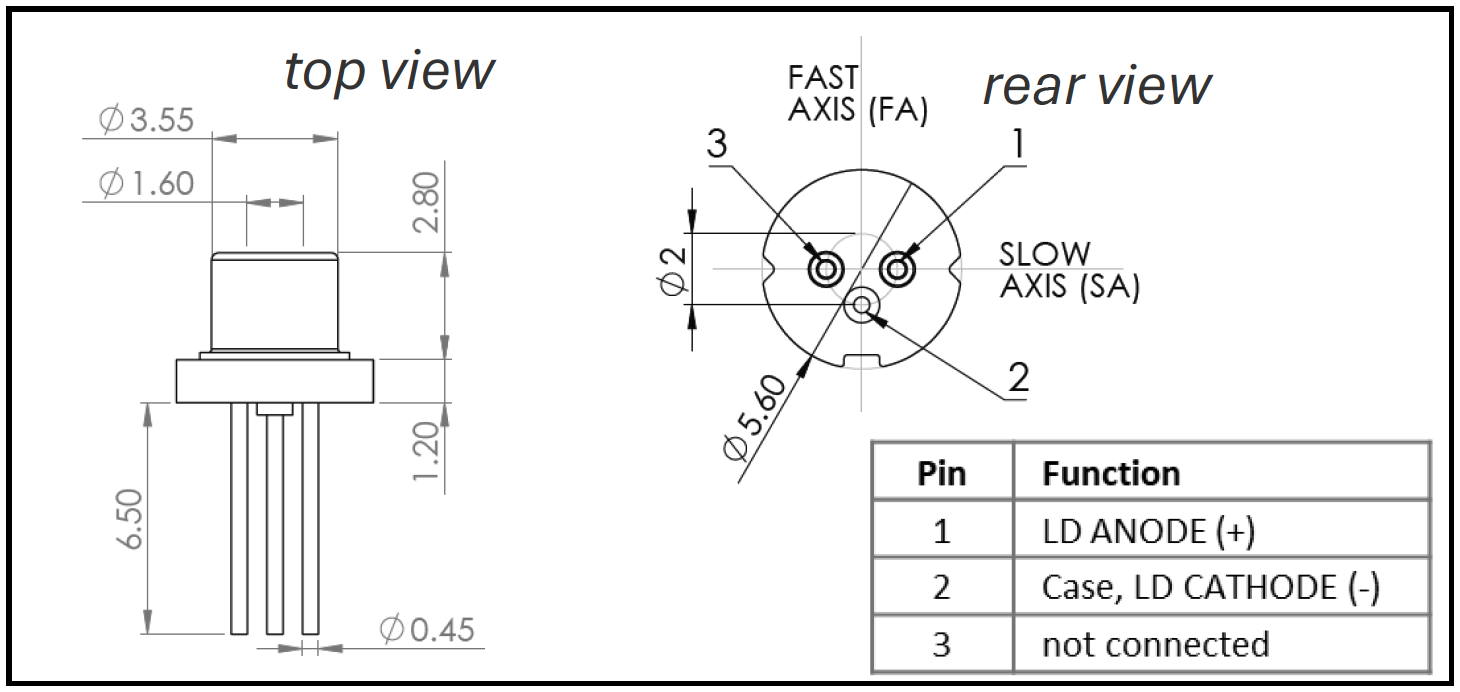

LDへの電気接続
LDはpn接合であり、順方向バイアスで駆動する必要があります。p側（LDアノード）はn側（LDカソード）に対して正電圧を印加する必要があります。LDは逆バイアスにも耐えることができますが、これは正しい動作モードではないため、避けるべきです。
※注意点：駆動回路が正しい極性で接続されていることを常に確認してください。
正極性はLDのアノードに接続し、負極性はLDのカソードに接続してください。
駆動条件
順方向バイアス時のpn接合は電圧に非常に敏感です。小さな電圧変化でも大きな電流変化が生じる可能性があり、LDを制御された定電圧源で駆動する場合、絶対最大電流および／または出力電力の定格を簡単に超過してしまいます。
※注意点：データシートに記載されている絶対最大定格を厳守してください。指定されたパラメータを超える値は避けてください。そうしないと、永久的な損傷が発生する可能性があります。動作温度に関係なく、LD電流、電圧、または出力電力の許容最大値を超えないようにしてください。
EXALOSは、LD動作用に特別に設計されたドライバボードを提供しています。
また、半導体レーザー用に設計されたサードパーティ製のドライバのほとんどは、EXALOSのLDでも動作します。サードパーティ製またはカスタム設計された回路が、ご購入いただいた製品に必要な最大駆動電流に適合していること、および静電気放電や急激な電流／電圧過渡現象に対する適切な保護機能を備えていることを必ずご確認ください。
※注意点：モジュールは電流源で駆動することを強くお勧めします。定電圧制御モードでは、モジュールが最大電流および出力電力の制限を超えるリスクがあります。電圧駆動モードが厳密に必要な場合は、必要なすべての予防措置を講じてください。（例：最大定格電圧の半分で動作を開始し、駆動電流を注意深く監視しながら50mV未満のステップで電圧を上げていく）
静電気放電（ESD）とサージ電流
LDは静電ショック／放電に敏感です。モジュールを取り扱う前に、適切なESD保護対策が施されたESD認定区域で作業していることを確認してください。組み立てに使用するはんだごてなどの工具は、ESDから適切に保護する必要があります。
順方向または逆方向のサージ電流または過電流は、ダイオードに永久的な損傷を与える可能性があります。電流レベルを制御でき、非常に短時間であってもLDの過駆動を防止できるレーザーダイオード電源または定電流電源のみを使用してください。モジュール周辺のすべての配線と電気接続が安定し、機能していることを確認してください。
