信号検出能力の拡張 COH 90°光ハイブリッドは、信号と局部発振器の干渉を行うことにより、位相、振幅、偏光を抽出し、コヒーレント検出を可能にします。
入力偏波状態、使用する偏波数、位相チューニングの調整可能性に応じて、いくつかのバージョンが用意されています。
例えば、COH180は偏波多重ヘテロダイン検出用です。
COH24とCOH28は、それぞれ1偏光と2偏光の90°光ハイブリッドです。
COH24-XとCOH28-Xは、使用する波長に応じてハイブリッドの90°を完璧に調整するための位相調整オプションを備えています。
特徴
メリット
- 高水準のシグナルインテグリティで均一なバランスのコヒーレント検出
- 性能、ノイズ感度、リアルタイム測定、実装のシンプルさの完璧なトレードオフ
- 高度なカスタマイズ性（位相可変オプション、任意の入力偏光、幅広いインターフェース・ファイバーなど）
アプリケーション
- 量子通信（CV-QKD）
- 宇宙光通信（フライングモデルバージョンあり）
- 分散型音響センシング（DAS）
- QAM復調

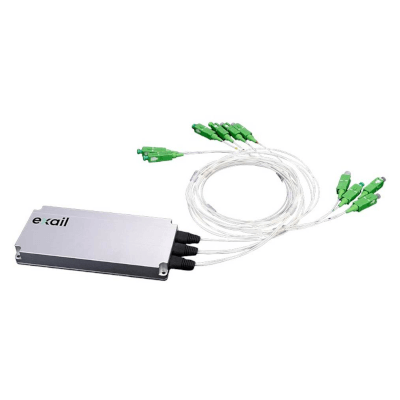

90°光ハイブリッド（COH製品ライン）は、単一偏光から位相と振幅を抽出するためのコンパクトなフリースペース光学システムです。そのコンパクトな設計とカスタマイズ能力により、あらゆる光学システムに非常に簡単に組み込むことができます。
ExailのCOH090は、信号と局部発振器 (LO) の間で4つの 90°位相ステップ干渉を行うことにより、信号から位相と振幅を抽出することができる 90°光ハイブリッドです。この製品は純粋にパッシブで非熱的です。COH090は、使用する波長に応じてハイブリッドの90°を完璧に調整する位相調整オプションも備えています。Exailは、COH180と名付けられたシングルまたはデュアル偏光180°ハイブリッドも提供しています。
仕様
| Parameter | Symbol | Min | Typ. | Max | Unit | Remarks/Conditions | |
|---|---|---|---|---|---|---|---|
| 信号からの挿入損失2 | COH24/COH24-X | IL→S | 7 | 8.5 | dB | 自然損6dBを含む | |
| COH28/COH28-X | 7 | 8.5 | 自然損6dBを含む | ||||
| LOからの挿入損失2 | COH24/COH24-X | IL→LO | 7 | 8.5 | dB | 自然損6dBを含む | |
| COH28/COH28-X | 10 | 11.5 | 自然損9dBを含む | ||||
| ILの均一性2,3 | COH | ΔIL | 1 | 2 | dB | コネクターなし | |
| COH-X | 0.5 | 1 | |||||
| IL二重均一性2,3 | COH | Δdual | 0.5 | 1 | dB | バランス出力間 | |
| COH-X | 0.2 | 0.5 | コネクターなし | ||||
| IとQ間の位相シフト2 | φ | 85 | 95 | deg | |||
| スキュー4 | 0.5 | 1 | ps | コネクタ端で測定 | |||
| 光リターンロス | ORL | 35 | dB | ||||
| 偏光分割比5 | PSR | 20 | dB | PBSによる信号入力時のX偏光とY偏光の分離 | |||
| 位相シフト同調性2,6 | Δφ | +/-20 | deg | 3V電圧の場合 | |||
| 梱包サイズ7 | COH | 70 x 52 x10 | mm3 | ||||
| COH-X | 180 x 32 x 19.5 | ||||||
| ファイバーピグテールタイプ | SM | SMF-28 | 900 µmルースチューブ付き | ||||
| PM | PANDA PM | ||||||
| ファイバーピグテール長 | 0.9 | 1 | 1.1 | m | その他の長さについてはお問い合わせください。 | ||
2OTRとOWRのすべての偏波状態で測定
3シグナルまたはLOから
4全出力
5COH28およびCOH28-Xのみ
6位相可変オプションのみ
7ファイバーブーツを除く
位相調整オプション

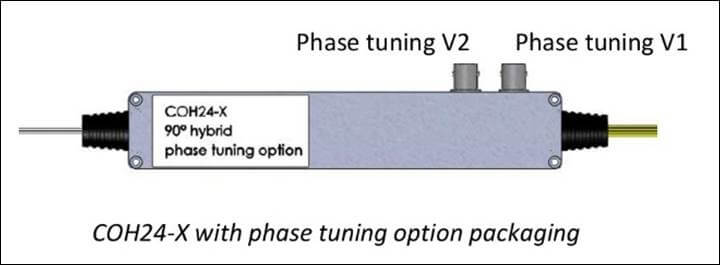

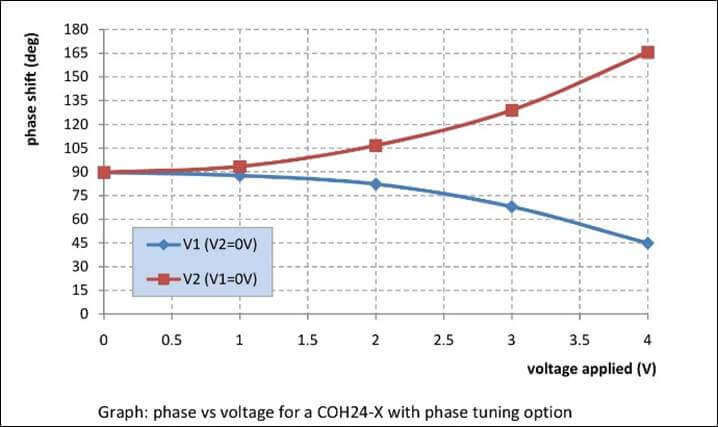

以下は、位相調整オプション付きの COH24-X のパッケージと、COH24-X デバイスの位相シフト対電圧の典型的な測定例です。
