eSource Opticsは高品質VUV-UV光学フィルター、VUV-UV広帯域ミラー、UV中性濃度フィルター、VUV-UVビームスプリッター、VUV-UVウィンドウとVUV-UVレンズに特化した世界で認められたVUV-UV光学系ソースです。 また、UV-NIR光学部品やハードウッドボックス/ケースも提供しています。

ラインナップ

• VUV to UV光学フィルター
• VUV to UVフラットミラー＆コーティング

※当ページではeSource Optics製品の一部をご紹介しています。
全製品ラインナップにつきましては、メーカー公式サイトをご参照ください。

VUV to UV光学フィルター

eSource Optics製 VUV to UV 光学バンドパスフィルタは、通常、狭いスペクトル帯域を分離するための光学デバイスとして使用されます。
VUV to UV への光学バンドパスフィルタの用途には、光学システムでの迷光の削減、分光法での格子順序分類フィルタ、広帯域 VUV to UV 光源のスペクトル出力の狭窄、天文学での特定の VUV または UV スペクトル線検出フィルタ (121.6 nm での水素ライマンアルファ線など) などがあります。
eSource Optics製 VUV to UV 光学バンドパスフィルタは、ファブリペロー干渉計に類似した、研磨された平坦な VUV to UV 透過基板 (ウィンドウ) 上に蒸着された金属-誘電体-金属 (MDM) 薄膜コーティングです。一般的なMDMタイプの VUV to UV へのフィルタには、1つ、2つ、または3つの薄膜キャビティとして設計された高真空蒸着のアルミニウムおよび MgF2薄膜コーティング層が含まれます。
通常、最終的な外側コーティング層は、薄い透明誘電体MgF2またはSiO2材料で構成されます。この外側コーティング層は、アルミニウム膜の酸化を防ぐ保護層として、また通過帯域透過率を最適化するための反射防止（AR）コーティングとしても機能します。薄膜アルミニウム金属層はファブリペロー反射面を形成します。
アルミニウム金属コーティング層は、誘電体MgF2コーティング材料の均一な「スペーサー」層によって分離されています。MDMフィルタのピーク透過率、帯域幅（FWHM）、および阻止率（通過帯域外ブロッキング）は、薄膜フィルタコーティング設計におけるアルミニウム金属層の厚さとファブリペロー共振器の数によって決まります。
誘電体スペーサー層は、光フィルタのピーク波長の位置を決定し、通常、所望のフィルタピーク波長に基づいて、1/2波長以上のコーティング厚さが選択されます。最終的な光学フィルタの設計に応じて、帯域幅 (FWHM) は約10 nmから約60 nm まで変化し、帯域外除去は長波長のUVから可視光およびNIRまでの光学密度 (OD) 3.0 ～ 4.0 程度になります。

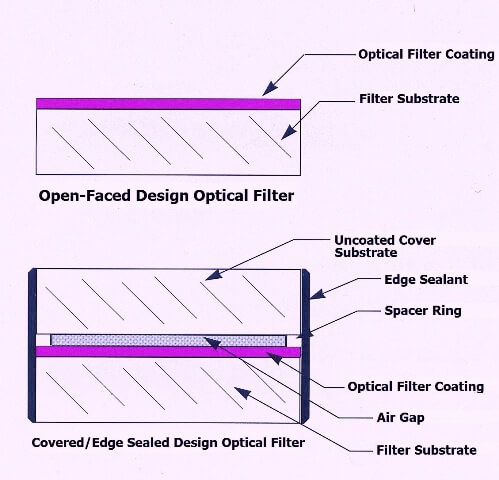

VUV to UV光学バンドパスフィルタの一般的なガイドライン

VUV to UV 透過率測定

eSource Opticsは、提供する各光学フィルターに対し、VUV to UV（約120 nm～320 nm）の波長域における個別の透過率校正曲線を提供しています。
eSource OpticsのVUV to UVまでの光学フィルターはすべて、最短120nmのVUVからUVまでの透過率を測定できる真空分光光度計システムで測定されています。このシステムは、校正済みのモデルVM-502 0.2メートル真空モノクロメーターと、VUV強化型1200 g/mmグレーティング、および重水素光源を搭載し、VUVからUVまでの波長を非常に正確に測定します。

VUV to UV 光学フィルターに対する温度の影響

• ピーク波長シフト：約0.1オングストローム/1℃
• 最高温度：100℃を超えないこと
• 最低温度：-20℃までの範囲
• 最大温度変化：上昇または下降の速度は25℃/時を超えないこと

VUV to UV 光学フィルターの取り扱いと洗浄に関する情報

■VUV to UV 光学フィルターの取り扱いと使用*：

eSource Opticsの金属-誘電体-金属（MDM）薄膜 VUV to UV 光学バンドパスフィルターは、湿度の低いほとんどの実験室環境、または真空環境や高度にパージされた機器内での使用において、環境的に安定しています。
しかし、MDMフィルターコーティングは比較的柔らかいため、光学面の汚染による損傷を避けるよう注意が必要です。これらのコーティングは、化学洗浄やオゾンや腐食性ガスなどの特定の環境への曝露には適していません。
また、ほとんどの真空アプリケーションでは、VUV to UV 光学フィルターを固定するためにエポキシ樹脂や接着剤、あるいはフィルターのエッジを黒くするための塗料やシーラントは使用されません。これらの材料のほとんどは真空下でガスを放出し、フィルター表面に残留物を残し、真空チャンバー内の環境を汚染するからです。
VUV to UV 光学フィルターは通常、ステンレス鋼またはアルミニウム製の保持リングまたはスプリットリングを使用して機械的にマウントされ、光学フィルターをマウントに固定します。フィルターを真空アプリケーションで使用する場合、真空システムが 10^-5 Torr 以下 (10^-4 Torr を超えてはならない) になるまで、UV光源またはその他の放射線がMDM光学フィルターのコーティングに当たらないようにすることで、VUV機器で発生する通常のオゾンやその他の汚染プロセスを最小限に抑えることができます。
UV光源の動作中は、真空チャンバー内に偶発的な高圧が発生しないように注意してください。MDMフィルターコーティングの劣化は光子エネルギー、線束密度、および時間の関数であるため、VUV から UV への光源は、データを取得する必要がある場合にのみ動作させてください。
VUV to UV 光学フィルターはMDMタイプのフィルターであり、帯域外ブロッキングは主に不要な光の反射/吸収によるものであるため、コーティングされたMDM表面を光源に向ける必要があります。
実際には、VUV-UV光学フィルターはどちらの向きでも性能を発揮しますが、コーティングされた「最も反射率が高い」面を入射VUV-UV光源に向けることで、VUV-UV光学フィルターへの熱負荷を軽減するのに役立ちます。VUV-UVフィルターのコーティング材料は吸収率が高いため、光源との距離も非常に重要です。VUV-UV光学フィルターが高強度VUV-UV光源に近いほど、経年劣化が早くなります。真空圧や真空環境またはパージ環境の清浄度などの条件は、VUV-UV光学フィルターの寿命に影響を与える可能性があります。

（*注：上記の情報は、eSource OpticsのVUV-UVミラーおよびビームスプリッターにも適用されます）

■オープンフェイス光学フィルターのクリーニング*：

コーティング面から埃やその他の微粒子を吹き飛ばすには、クリーンエアシリンジ、またはできれば精製乾燥窒素ガスを使用してください。
フィルターのコーティング面を液体溶剤やレンズティッシュペーパーで拭かないでください。一般的な微粒子洗浄は乾燥空気の気流で行えますが、表面の汚れや油性の指紋はコーティングを損傷することなく除去するのが非常に困難です。
VUV-UVフィルターの推奨洗浄方法は、静電気によってコーティングされたMDM面に付着する可能性のある埃を除去するため、フィルター付きイオン化エアガンで高純度乾燥窒素を噴射して洗浄することです。
光学フィルターのMDMコーティング面を溶剤洗浄剤や市販の窒素エアスプレー缶で触れることはお勧めしません。これらのスプレー缶は液体を噴き出し、コーティング面にシミを付ける可能性があるためです。

(*注：上記の情報は、eSource OpticsのVUV-UVミラーおよびビームスプリッターにも適用されます)

■カバー付きおよびエッジシール付き光学フィルターのクリーニング：

コーティング面に付着した小さな粒子は、クリーンエアシリンジで吹き飛ばして除去してください。必要に応じて、イソプロピルアルコールと柔らかく糸くずの出ないレンズティッシュを軽くこすり合わせるように使用し、表面の汚れを落としてください。
油性の指紋などの頑固な汚れは、アセトンと柔らかく糸くずの出ないレンズティッシュを軽くこすり合わせるように使用することで、通常は落とすことができます。

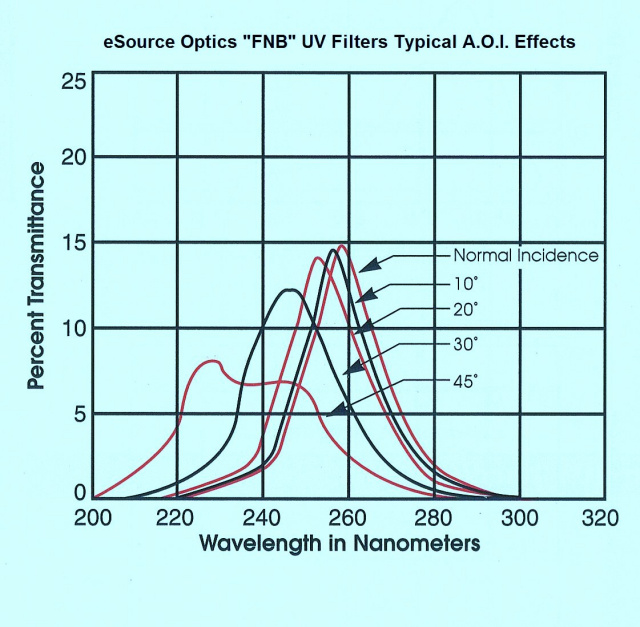

VUV to UV 狭帯域フィルタの典型的な入射角（A.O.I.）の影響

VUV to UV 広帯域フィルタの典型的な入射角（A.O.I.）の影響

VUV to UVフラットミラー＆コーティング

特定のVUVからUV波長に最適化された高反射率広帯域金属アルミニウムとマグネシウム（Al & MgF2）VUV-UVミラーコーティングを提供します。
高反射率広帯域VUV&UVミラーは、フラット（プラノ）高純度UVグレード石英またはBK7基板にVUV to UV Al & MgF2ミラーコーティングをオーバーコートしています。すべてのVUV-to-UVミラーのフラット基板は、40-20から20-10のスクラッチ＆ディグ表面品質で、5アーク分以下の平行度で高度に研磨されています。

ブロードバンド VUV to UVフラットミラーコーティング

型番	％反射率@0度 A.O.I.
ES #120 VUV Mirror Coating	77-80% R @ 121.6 nm
ES #160 VUV Mirror Coating	84-86% R @ 160.8 nm
ES #190 VUV Mirror Coating	>= 88% R @ 190-195 nm
ES #200 UV Mirror Coating	>=88-90% R @ 200 nm

広帯域VUVtoUVフラット（プラノ）ミラー
