Beijing Keyang Photonicsについて
Beijing Keyang Photonicsは北京中関村永豊ハイテク産業基地に位置し、電気光変調と光電検出技術関連製品の研究開発、生産、販売、サービスを専門とするハイテク企業です。
主な製品は、10 G、40 G、100 G NRZ\DPSK\QPSK\SSBなどの電気光変調ユニット、微弱光信号検出専用APD受光器と光コヒーレント検出用バランス受光器、200 M/1 G/10 G/40 Gなどの帯域幅PIN受光器、パルス/保存/高出力シリーズエルビウムドープファイバ増幅器、3 G/6 G/18 Gなどの各周波数帯域をカバーするRF光モジュールなどです。これらの製品は、主に光ファイバー通信、レーザーレーダー、パイプライン監視、科学研究、工場機器テスト、マイクロ波フォトニクスなどに使用されており、高速電気光学信号変換、低照度信号検出、RF光伝送関連の製品やソリューションをお客様にカスタマイズすることもできます。
PINバイアス光検出器
- スペクトル範囲 400-1700 nm
- ファイバーまたはフリースペース入力
- 3 dB 帯域幅 DC-2G/5G
- 立ち上がり時間 Min.<70 ps
- 低ノイズ、フラットレスポンス
- バッテリー駆動
- コンパクト構造
用途
- パルス光検出
- レーザー計測
- 超高速光学
概要
KY-PDMシリーズは、高速・高リニアリティのアナログPIN検波器を採用したアンプレス受光素子です。高速応答、低ノイズ、フラットな応答性を実現しました。モジュールはバッテリーで駆動し、入力光インターフェースは光ファイバーまたは空間入射のオプションです。このシリーズは、パルス光波形検出、パルスレーザー測定など、光パワーがmWオーダーのアプリケーションに適しています。

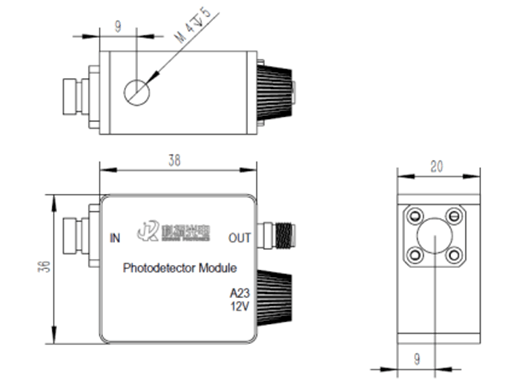

寸法（単位：mm）

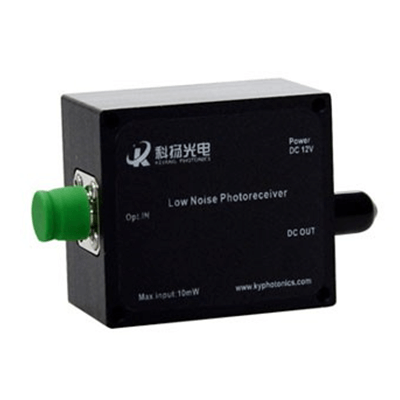

アバランシェ受光素子
KY-APRM series
主な特長
- 複数の製品シリーズ
- Si APD
- InGaAs APD
- DTS用デュアルチャネルAPDモジュール
- FSO用TTL出力APDモジュール
- 3 dB帯域幅 Max. 10 GHz
- 立ち上がり時間 Min.<35 ps
- アンプ回路内蔵
- 昇圧回路、温度補償回路内蔵
- 低雑音、高利得
- φ20 mm 光アンテナ用アダプター
- M4ポストマウント用M4アダプター
- 単一電源DC12 V
- 外形寸法 47x42x26 mm
- SMA出力
- カスタマイズ可能
- パルス形状測定
- レーザーレーダー
- レーザー通信
- 光ファイバセンシングシステム
- 分光
- OTDR
- 受光面
- 帯域幅
- ゲイン
- 出力カップリング
- ソフトウェアによるゲイン可変
- デジタルTTLレベル出力
概要
KY-APRMシリーズは、高ゲイン、高速応答、低暗電流の輸入アバランシェフォトダイオードを使用し、低ノイズ広帯域トランスインピーダンスアンプ、昇圧回路、温度補償回路を集積した高ゲイン、高感度のアバランシェフォトレシーバです。モジュールの電源はプラス12 Vで、入力光インターフェースは光ファイバーまたは空間入射のオプションです。ファイバー・インターフェースは、シングルモードおよびマルチモード光ファイバーに対応しています。空間入射の場合、様々な受光面がオプションで用意されており、外部光アンテナ用の外部ネジコネクタが標準装備されています。電気信号はSMA出力で、微弱な光信号の検出や短パルス信号の測定に適しています。主にピコ秒光パルス検出、光検出、レーザー通信、レーザーレーダー、光ファイバーセンシングシステムなどの分野で使用されています。
特性曲線

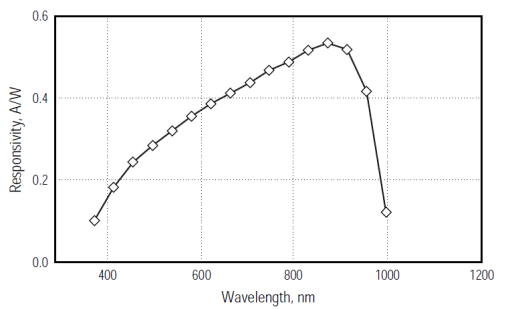

Si 代表的な分光感度特性（M=1）
InGaAs 代表的な分光感度特性（M=1）

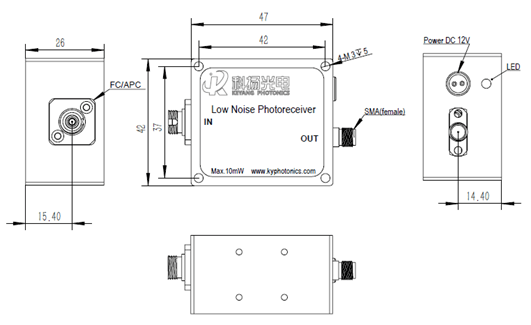

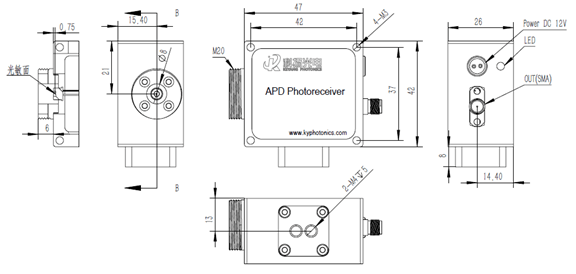

寸法（単位：mm）
ファイバー入力タイプ
フリースペース入力タイプ

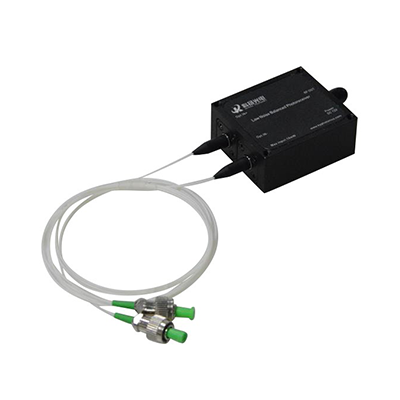

InGaAs 5Gバランス受光素子
KY-BPRM series
主な特長
- スペクトル範囲 800~1700 nm
- 3 dB 帯域幅 5 GHz
- 立ち上がり時間<80 ps
- CMRR>30 dB
- 低ノイズ
- 単一電源 DC 12 V
- 寸法 47x42x20 mm
- カスタマイズ可能
用途
- コヒーレント光通信
- レーザーレーダー
- ブリルアン光ファイバーセンシングシステム
- f-OTDR
- OCT（光コヒーレントトモグラフィー）
概要

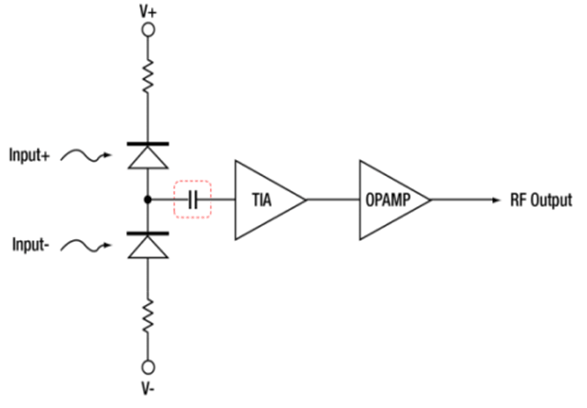

KY-BPRMシリーズは、2つの整合された高リニアリティアナログPIN検出器と低ノイズ広帯域トランスインピーダンスアンプを統合し、高ゲイン、高感度、ACカップリング出力、高同相信号除去比(CMRR)を実現しています。これにより、入力光のコモンモード・ノイズを効果的に低減し、システムのS/N比を向上させることができます。モジュールの電源は正12 Vで、入力は普通のシングルモードファイバーで、ファイバーの長さの誤差は1 mm以下です、電気信号はSMA出力で、主にコヒーレント光通信、レーザーレーダー、光コヒーレントトモグラフィ、光ファイバーセンシングシステムなどの分野で使用されています。
特性曲線

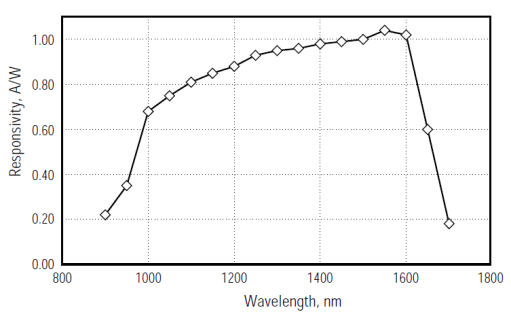

InGaAs スペクトル応答
寸法（単位：mm）

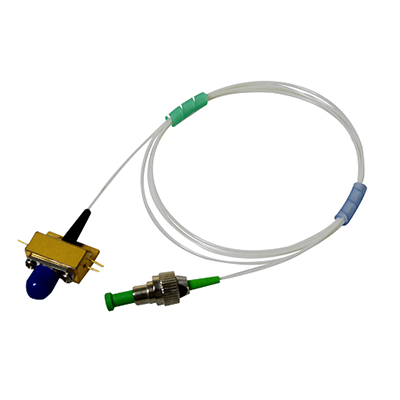

高光出力光検出器
KY-PD-18G-SM-HP
主な特長
- スペクトル範囲 850 ~ 1650 nm
- 3 dB帯域幅 18 GHz
- 応答性 >0.80 A / W
- 高い光パワーハンドリング >50 mW
- 小型
- 密閉型
- 高い信頼性
- SMA出力
用途
- 高ダイナミックレンジ、ファイバー上のアナログRFリンク
- 高速ドップラーシフトLIDAR測定
- コヒーレント光波システム
概要
KY-PD-18G-SM-HP InGaAs PIN光検出器は、ファイバーを用いた高ダイナミックレンジのアナログRFリンクに使用されます。高帯域幅、高応答性、フラットゲイン、小型などの特徴を持つ高性能PINディテクタです。電源はDC5 Vで、ファイバー・インターフェースはFC/APCです。SMA出力ポートは、主に高速光ファイバ伝送システム、ROF、光ファイバセンシングシステムに使用されます。

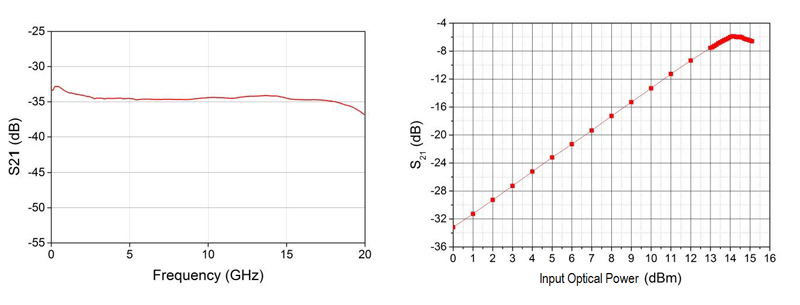

テスト曲線
図1. 入力光パワーによるS21曲線
寸法（単位：mm）

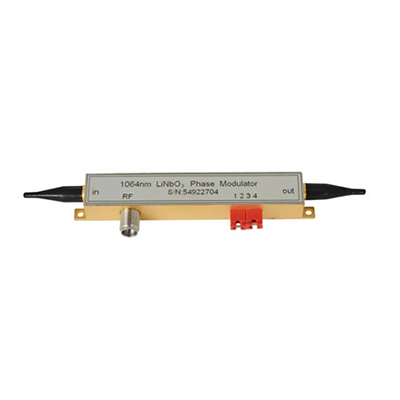

電気光学位相変調器
KY-PM-15 Series
主な特長
- Cバンド
- 3 dB帯域幅 300 M、10 G、20 G
- 低半波長電圧
- 高い損傷光パワー
- 挿入損失<4.5 dB
用途
- 光ファイバー通信
- レーザーコヒーレント合成
- 位相遅延（移動）
- 量子通信
- 高周波
概要
KY-PM-15シリーズニオブ酸リチウム電気光学位相変調器は、低挿入損失、高変調帯域幅、低半波長電圧、高損傷光パワー等を有しています。本製品は、主に高速光通信システムにおける光チャープ制御、コヒーレント通信システムにおける位相遅延、ROFシステムにおける光サイドバンドの発生、アナログ光ファイバ通信システムにおける刺激ブリルアン散乱（SBS）の低減などに使用されます。

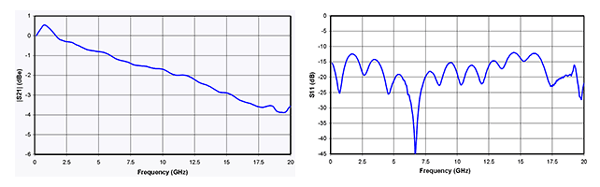

特性曲線
S11&S21(KY-PM-XX-10G)

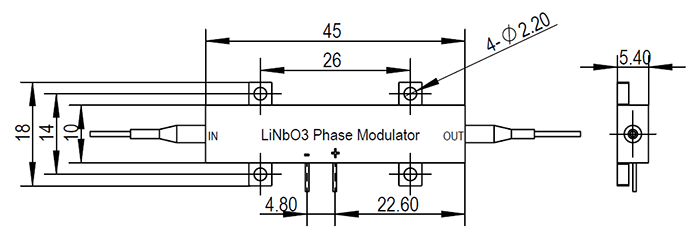

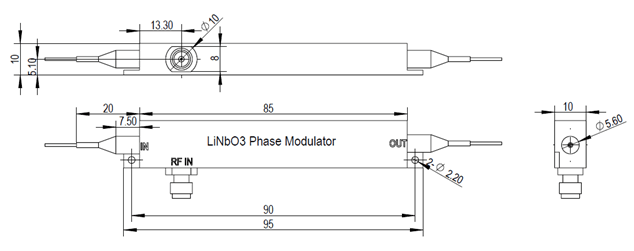

寸法（単位：mm）
パッケージ 1 KY-PM-XX-300M-XX-XX
パッケージ 2 KY-PM-XX-10G/20G-XX-XX
