Ascenttaについて
Ascentta, Inc.は2003年の設立以来、光ファイバー業界の発展に貢献する最適なサービスを積極的に提供してきました。
Ascenttaの専門家チームは、業界最高水準のパッシブ光ファイバー部品の設計、試験、製造を専門としています。また、電気通信、データ通信、ケーブルテレビ、パッシブ光ネットワーク、試験装置、センサー、医療業界にも専門知識を提供しています。
幅広い製品ラインナップには、アイソレータ、サーキュレータ、シングルモードおよびマルチモードカプラ、CWDM、波長分割多重装置（WDM）、偏波保持カプラ、V溝やファイバーアレイなどの平面導波路技術を組み込んだその他のデバイスなどが含まれます。
ラインナップ
Ascenttaは、通信、データ通信、CATV、PON、試験装置、センサー、医療業界向けに光ファイバー部品およびモジュールを供給しています。
光アイソレータ
シングルモード偏波無依存アイソレータ
(1310, 1480, 1550, 1590 nm)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Single Stage | Dual Stage | ||
|---|---|---|---|---|---|
| 波長 | nm | 1310±20, or 1480±20, or 1550±20, or 1590±20 | |||
| アイソレーション（全SOP）（23℃） | Typ. | dB | 42 | 50 | |
| Min | dB | 32 | 44 | ||
| 挿入損失（全SOP） | (23℃) | Typ. | dB | 0.3 | 0.4 |
| (-5 to 70℃) | Max | dB | 0.5 | 0.6 | |
| PDL | Max | dB | 0.1 | 0.1 | |
| PMD | Max | ps | 0.1/0.25* | 0.05 | |
| リターンロス（入力/出力） | Min | dB | 55/55 | ||
| 光パワー許容度 | mW | 300 | |||
| ファイバータイプ | – | SMF-28 | |||
| パッケージ寸法 | mm | Φ5.5 x L35 | |||
| 動作温度範囲 | ℃ | -5 to 70 | |||
| 保管温度範囲 | ℃ | -40 to 85 | |||
* 上記の仕様はコネクタなしの部品のものです。コネクタを追加すると、IL、RL、PDLが影響を受ける可能性があります。
* 補償なしのシングルステージ部品の場合、最大PMDは0.25です。
* SOP = State Of Polarization（偏波状態）

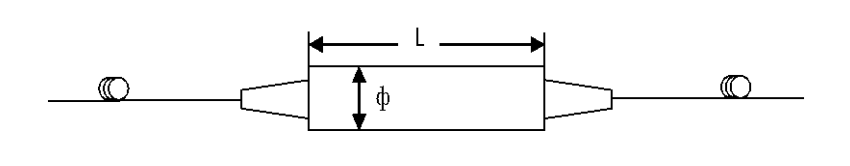

パッケージ寸法
光サーキュレータ
シングルモード3ポート光サーキュレータ
(1310, 1480, 1550, or 1590 nm)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value | |
|---|---|---|---|
| 波長 | nm | 1310±30, or 1480±30, or 1550±30, or 1590±30 | |
| 伝送方向 | – | 1→2, 2→3 | |
| アイソレーション（23℃、全SOP）(2→1, or 3→2) | Typ. | dB | 50 |
| Min | dB | 40 | |
| 挿入損失（23℃、全SOP） (1→2, or 2→3) | Typ. | dB | 0.6 |
| Max | dB | 0.8 | |
| PDL | Max | dB | 0.15 |
| PMD | Max | ps | 0.1 |
| リターンロス | Min | dB | 55 |
| 方向性 (1→3, or 3→1) | Min | dB | 55 |
| 光パワー許容値 | Max | mW | 300 |
| 動作温度範囲 | ℃ | -5 to 70 | |
| 保管温度範囲 | ℃ | -40 to 85 | |
* 上記の仕様はコネクタなしの部品のものです。コネクタを追加すると、IL、RL、PDLが影響を受ける可能性があります。
* SOP = State Of Polarization（偏波状態）
寸法
波長分割多重装置（WDM）
WDMフィルター
(980/1550, or 1550/980 nm)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value | ||
|---|---|---|---|---|
| 通過チャネル | 波長 | nm | 1520~1600 (or 965~1000) | |
| アイソレーション (23℃, All SOP) | Min | dB | 30 | |
| 挿入損失 (23℃, All SOP) | Max | dB | 1 | |
| 反射チャネル | 波長 | nm | 965~1000 (or 1520~1600) | |
| アイソレーション (23℃, All SOP) | Min | dB | 18 | |
| 挿入損失 (23℃, All SOP) | Max | dB | 0.6 | |
| PDL | Max | dB | 0.15 | |
| PMD | Max | ps | 0.1 | |
| リターンロス | Min | dB | 50 | |
| 指向性 | Min | dB | 60 | |
| 光パワー許容度 | Max | mW | 300 | |
| パッケージ寸法 | mm | ф5.5 x L35 | ||
| 動作温度範囲 | ℃ | -20~+70 | ||
| 保存温度範囲 | ℃ | -40~+85 | ||
* 上記の仕様はコネクタなしの部品のものです。コネクタを追加すると、IL、RL、PDLが影響を受ける可能性があります。
* SOP = State Of Polarization（偏波状態）

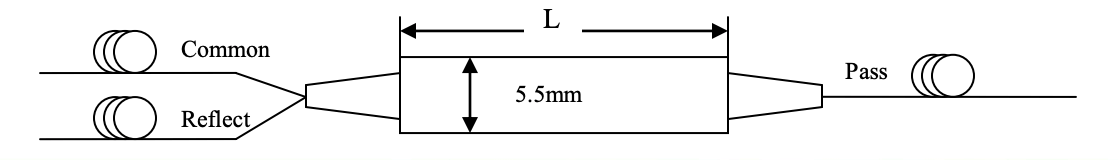

寸法
ファイバーアセンブリ
ジャンパーケーブル/パッチコード
(FC, SC, LC, ST)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | PC | APC | |
|---|---|---|---|---|
| 挿入損失(23℃, All SOP) | Max | dB | 0.2 | 0.25 |
| リターンロス | Min | dB | 40 | 60 |
| 交換 | Max | dB | 0.2 | |
| 再現性 | Max | dB | 0.2 | |
| 耐久性 | Min | Cycles | 1000 | |
| 光パワー許容度 | Max | mW | 300 | |
| 動作温度 | ℃ | -20 to 85 | ||
| 保管温度 | ℃ | -40 to 85 | ||
* SOP-分極状態
カプラー
シングルモードカプラ：STANDARD 1×2, 2×2
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value | ||
|---|---|---|---|---|
| 波長 | nm | 1310, or 1550 | ||
| 帯域幅 | nm | ±40 | ||
| 過剰損失 | Typ. | dB | 0.1 | |
| 挿入損失 (23℃, All SOP) | 50/50 | Max | dB | 3.6 |
| 40/60 | Max | dB | 4.7/2.7 | |
| 30/70 | Max | dB | 6.0/2.0 | |
| 20/80 | Max | dB | 7.9/1.5 | |
| 10/90 | Max | dB | 11.3/0.65 | |
| 5/95 | Max | dB | 14.8/0.4 | |
| 1/99 | Max | dB | 22.5/0.3 | |
| PDL | Max | dB | 0.15 | |
| 指向性 | Min | dB | 55 | |
| 光パワー許容値 | Max | mW | 300 | |
| 動作温度 | ℃ | -20 to 85 | ||
| 保管温度 | ℃ | -40 to 85 | ||
* 上記の仕様はコネクタなしの部品のものです。コネクタを追加すると、ILおよびPDLが影響を受ける可能性があります。
* SOP = State Of Polarization（分極状態）

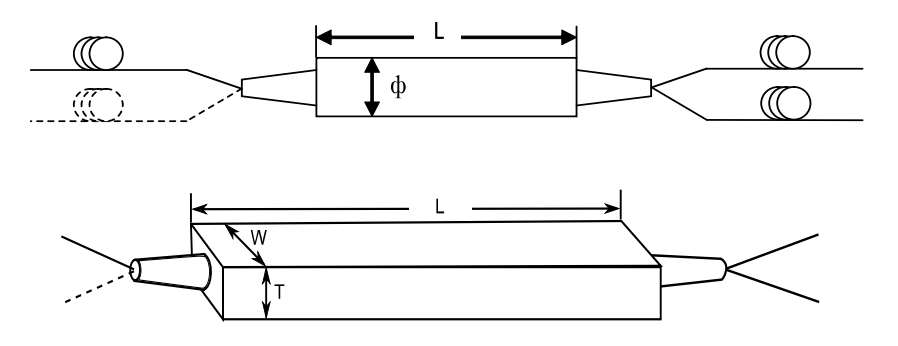

寸法
PM製品
偏波保持型（PM）アイソレータ
(1310, 1480, 1550, 1590 nm)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Single Stage | Dual Stage | ||
|---|---|---|---|---|---|
| 波長 | nm | 1310±20, or 1480±20, or 1550±20, or 1590±20 | |||
| アイソレーション | (λc, 23℃) | Typ. | dB | 40 | 55 |
| (23℃) | Min | dB | 30 | 45 | |
| インセーション | (λc, 23℃) | Typ. | dB | 0.4 | 0.5 |
| (23℃) | Max | dB | 0.6 | 0.7 | |
| リターンロス（入力/出力） | Min | dB | 55/50 | 55/50 | |
| 消光比（両軸/低速軸のみ） | Min | dB | 20/25 | 20/25 | |
| 光パワー許容値 | mW | 300 | |||
| パッケージ寸法 | mm | Φ5.5 x L35 | |||
| 動作温度範囲 | ℃ | 0 to 60 | |||
| 保存温度範囲 | ℃ | -5 to 60 | |||
* 上記の仕様はコネクタなしの部品のものです。コネクタを追加すると、IL、RL、ER に影響する可能性があります。
* コネクタのキーはスロー軸に合わせて配置されています。

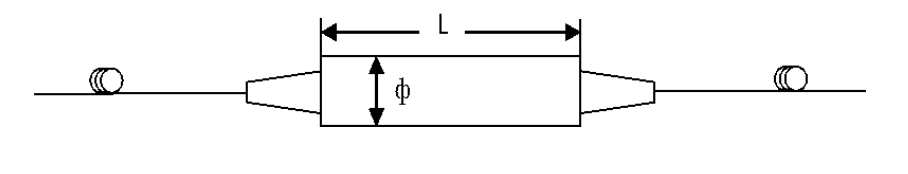

寸法
ファイバーブラッググレーティング（FBG）と光ファイバーセンサー
- 歪みセンサーや温度センサーなどのファイバブラッググレーティングセンサー
- 光サーキュレータと組み合わせてDWDMシステムで動作させる場合
- 波長ロッカー
- バンドフィルタ、ASEフィルタリング、ノイズ抑制
ファイバーブラッググレーティング（FBG） – センサー
(1510~1590 nm)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value | ||
|---|---|---|---|---|
| 波長 | nm | 1510~1590 | ||
| 波長偏差 | nm | ±0.5 | ||
| 反射 | % | 1%-99% (カスタマイズ可能) | ||
| 3dB帯域幅 | Max | nm | 0.25 | |
| 耐プル強度 | Min | kpsi | 100 | |
| サイドモード抑圧比 | Apodized | Min | dB | 15 |
| Uniform | Min | dB | 8 | |
| FBG長 | mm | 10 | ||
| コーティング | – | Acrylate | ||
| ファイバタイプ | – | SMF-28 or ポリイミド繊維 | ||
| ファイバ長 | – | カスタマイズ可能 | ||
フォトダイオード
フォトダイオード：シングルモードファイバーピグテール
(1250-1650 nm)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value | ||
|---|---|---|---|---|
| 波長 | nm | 1250-1650 | ||
| 暗電流 | (Vr=-5V, 25℃) | Max | nA | 1.0 |
| 受光感度 | (Vr=-5V, λ=1550nm) | Min | A/W | 0.9 |
| (Vr=-5V, λ=1310nm) | Min | A/W | 0.85 | |
| 有効面積 | – | μm | 300 | |
| 帯域幅 | (R=50Ω, Pin=10dBm, Small Signal) | Min | GHz | 0.4 |
| 静電容量 | (Vr=-5V, f=1MHz) | Max | pF | 6 |
| 逆電圧 | Max | V | 20 | |
| 順方向電流 | Max | mA | 6 | |
| 反射減衰量（λ=1550nm、23℃） | Min | dB | 45 | |
| 入力光パワー | Max | mW | 5 | |
| 保存温度 | ℃ | -40 to 85 | ||
| 動作温度 | ℃ | 0 to 70 | ||
寸法
モジュール
調整可能なモジュール
可変波長モジュール
(Custom)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value |
|---|---|---|
| 中心波長 (λc) | nm | 980-1650 |
| 光パワー許容値 | mW | 300 |
| 動作温度 | ℃ | -5 to 70 |
| 保存温度 | ℃ | -40 to 85 |
調整可能な帯域幅モジュール
(Custom)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value |
|---|---|---|
| 帯域幅 | nm | 0.2-100 |
| 光パワー処理能力 | mW | 300 |
| 動作温度 | ℃ | -5 to 70 |
| 保管温度 | ℃ | -40 to 85 |
※上記仕様はコネクタなしの部品の仕様です。
調整可能な反射モジュール
(Custom)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | Value |
|---|---|---|
| 振幅 | % | 1-99 |
| 光パワー許容値 | mW | 300 |
| 動作温度 | ℃ | -5 to 70 |
| 保管温度 | ℃ | -40 to 85 |
※上記仕様はコネクタなしの部品の仕様です。
光減衰器
固定式光減衰器
(1240-1620 nm: 3, 5, 10, 15, 20, 25 dB)
仕様
カスタム仕様が必要な場合は、お問い合わせください。
| パラメータ | Unit | FC/PC | FC/APC | |
|---|---|---|---|---|
| 波長 | nm | 1240-1620 | ||
| 減衰量(23℃, All SOP) | dB | 3±0.5, 5±0.5, 10±0.7, 15±1.0, 20±1.0, 25±1.3 |
3±0.5, 5±0.5, 10±1.0, 15±1.0, 20±1.0, 25±1.5 |
|
| リターンロス | Min | dB | 40 | 60 |
| 光パワー許容値 | Max | W | 1 | |
| FCコネクタキーサイズ | – | ユニバーサル（ワイドキー入力、ナローキー出力） | ||
| 動作温度 | ℃ | -40 to 85 | ||
| 保管温度 | ℃ | -40 to 85 | ||
* SOP = 分極状態

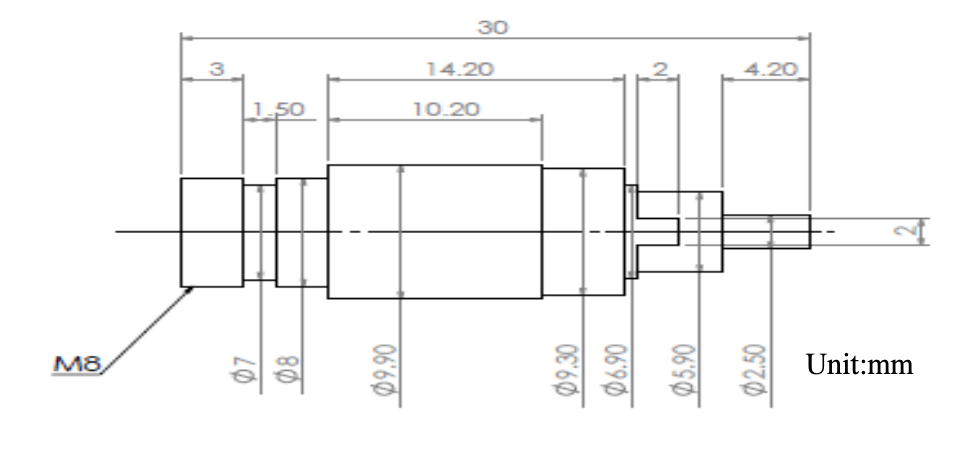

寸法
カスタム製品
ソリューション
専門家チームが提供する専門的なソリューション
新しい光学システムの設計に取り組んでいる場合でも、既存のアプリケーションのアップグレードに取り組んでいる場合でも、Ascenttaはお客様の課題解決を支援するための知識と光受動部品を備えています。
継続的な研究開発への投資を通じて、光ファイバーとプロセスエンジニアリングに関する深い知識を蓄積し、将来に向けた革新的なソリューションを生み出す基盤を築いてきました。私たちは、科学的知識と問題解決能力を活かし、お客様の成功に貢献することに尽力しています。
Ascenttaは、以下の分野において、最も革新的で信頼性の高い光学ソリューションを提供することに尽力しています。
カスタム設計
Ascenttaは、幅広い波長範囲に対応する高度な光ファイバーコンポーネントを幅広く取り揃えています。幅広いポートフォリオは、お客様の様々な業界の目標達成を支援します。Ascenttaの専門チームは、お客様独自のシステムやアプリケーションに最適な製品を組み合わせることで、最適なソリューションを提供します。
OEMサービス
Ascenttaは、お客様とのOEM（相手先商標製品製造）パートナーシップやその他の長期的な関係構築を歓迎いたします。私たちは、比類のない受託製造サービスを提供することに尽力しています。OEM契約に基づき、Ascenttaはお客様と協力し、クラス最高の光ファイバー製品を開発します。AscenttaのOEMサービスは、お客様の強み、コアコンピタンス、そして技術専門知識を活用することで、コスト削減と収益拡大を実現します。
インテグレーション
Ascenttaの統合ソリューションは、自社製の光コンポーネントとお客様が委託した電源装置やその他のデバイスを統合することで、サブシステムレベルのカスタマイズモジュールを提供します。統合によりモジュールの信頼性が向上し、製品全体のコストが削減され、業界最安値でより高い効率性を実現します。
最適化
Ascenttaの開発チームは、特定のビジネスニーズに適合する光学アプリケーションの設計と導入において、長年の経験と実証済みの専門知識を有しています。技術的に可能な限り、当社の専門家がお客様の現在のアプリケーション固有の要件を分析し、アップグレードすべき領域を特定し、機能を最適化するソリューションをご提案いたします。
Ascenttaは、光学サブシステムのコストと複雑さを軽減するための最も効果的な戦略を提供し、業界の技術トレンドセッターとしての役割を果たし続けています。
アプリケーション
- センサー
- 通信
- 試験装置
- 無線技術
- 医療機器
