光パワーメータ

OPM150

OPM150
極めて広い電力範囲:nWからkW
サーモパイルの1000倍の速度
低コスト

Artifex 光パワーメーター OPM150 は、nW から kW までの高精度な光パワー測定を可能にする、低価格で多用途なパワーモニターです。実験室や OEM アプリケーションでの使用に最適です。
本製品は USB 電源で動作し、USB 制御が可能です。
グラフィカルユーザーインターフェースと豊富なアクセサリにより、操作は極めて簡単です。

本製品は、お客様のアプリケーションに合わせて、様々なアダプタやアクセサリを装備できます。

特性

  • インターフェース:USB 測定速度:1.5 ms~999 s
  • 最小測定電力:1 nW(フォトダイオード)
  • 最大測定電力:12 kW(積分球)
  • ゲイン制御:5段階ゲインレンジ
  • 機能:グラフ表示、デジタル表示、平均化

説明

  • OPM150 パワー モニター – 低コスト、多用途、ポケットに収まるほど小型!
    OPM150は、研究室、レーザーサービス、OEMアプリケーションなど、多用途に使用できるパワーモニターです。PC専用設計のため、ディスプレイは不要です。そのため、OPM150は非常に経済的です。
  • 非常に幅広い波長と出力。あなたは何をご希望ですか?
    さまざまなダイオード材料により、250 nm から 2490 nm までの測定が可能です。
    ヘッドは250~1000 nm、800~1550 nm、400~1600 nm、800~2000 nm、1000~2200 nm、1300~2490 nmの波長範囲に対応しています。各ヘッドは自動的に認識され、個別のキャリブレーションデータがシステムにアップロードされます。
    したがって、波長範囲の変更は、ヘッドを交換するのと同じくらい簡単で、すべて 1 つのベース ユニットで実行できます。
    フリービームヘッドの測定範囲を最大3桁拡張する、校正済み減衰フィルターをご用意しています。ユーザーは最大5つのフィルターカーブをロードすることで、適切な校正を確保しながら、ユニットのダイナミックレンジと機能を拡張できます。
    OPM150 システムと互換性のある校正済み積分球が選択肢に加わりました。
    応答時間100µs、最大サンプリングレート600S/sの高速応答により、サーモパイルセンサーよりもはるかに多くの情報を得ることができます。しかも、熱ドリフトの心配もありません。
  • ソフトウェア – 統合が簡単になりました!
    グラフィカルユーザーインターフェースは直感的に使いやすく、見やすいです。ソフトウェアは最大2台のユニットを同時に操作でき、スコープ機能、データロギング、大型デジタルディスプレイを搭載しています。ラボやフィールドでの日常的な使用に最適です。自動ゲイン調整や様々な保存形式などの機能も搭載されています。
    OPM150はポケットに収まるほど小型で、USB電源で操作できます。追加の電源は不要で、テーブル上に余分なケーブルを配線する必要もありません。

この計測器は小型なだけでなく、OEMアプリケーションにも最適です。プロジェクトへの統合も非常にシンプルで柔軟です。本製品には、直接通信または仮想COMポートとして使用するためのドライバが付属しています。さらに、GUIアプリケーションのソースコードとデモ版LabView-VIを含む、完全なソフトウェア開発キットも提供しています。

OPM200

OPM200
低コスト
シンプルな操作
パワフル

光パワーメータOPM200は、μWからmWの範囲で光パワーを高精度かつ高速に測定するように設計されています。出力は入力パワーに比例した電圧です。OPM200のゲインは固定です。

特性

  • インターフェース:DB9(アナログ出力)
  • 立ち上がり時間:70 ns(5MHz)
  • 雑音等価電力:1 µW(RMS)
  • ゲインコントロール:なし

説明
OPM200アンプは、高品質のフォトダイオードと高精度トランスインピーダンス入力段を採用し、全ダイナミックレンジにわたって低オフセットと高い直線性を実現します。

  • 応用分野
    これらの光パワーモニタは、急速に変化する光信号の測定に特に有用です。10MHzという非常に高い帯域幅を備えているため、多くの光源の高周波ノイズ成分をモニタリングできます。出力は入力パワーに比例した電圧です。高いS/N比で高速応答を実現するOPM200シリーズは、システム制御のフィードバックループに特に有用です。

    OPM200シリーズは、電磁干渉の影響を受けにくい設計となっています。これは、「汚れた」産業環境での使用において重要な要素です。これらのユニットはOEMスタイルの筐体で提供されます。ケースウィングは、標準的な25mmおよび1インチの光学テーブルトップへの取り付けやOEMアプリケーションに使用できます。

  • アプリケーション例
    光パワーモニタのアプリケーション範囲は非常に広範囲です。OPM200シリーズは、特に通信部品の製造環境におけるアプリケーション向けに設計されています。代表的なアプリケーションとしては、以下の測定が挙げられます。

    • コンポーネント:
      レーザー、ASE、光ファイバ結合LED
      光ファイバ、コネクタ、カプラ
      スイッチ、マルチプレクサ、デマルチプレクサ
      アイソレータ、サーキュレータ
      フィルタ、ファイバブラッググレーティング(FBG)
      増幅器
    • パラメータ:
      出力パワー
      光リターンロス(ORL)
      挿入損失
      偏波依存損失(PDL)
      帯域幅
      クロストーク
      過渡特性
      偏波依存帯域幅(PDBW)

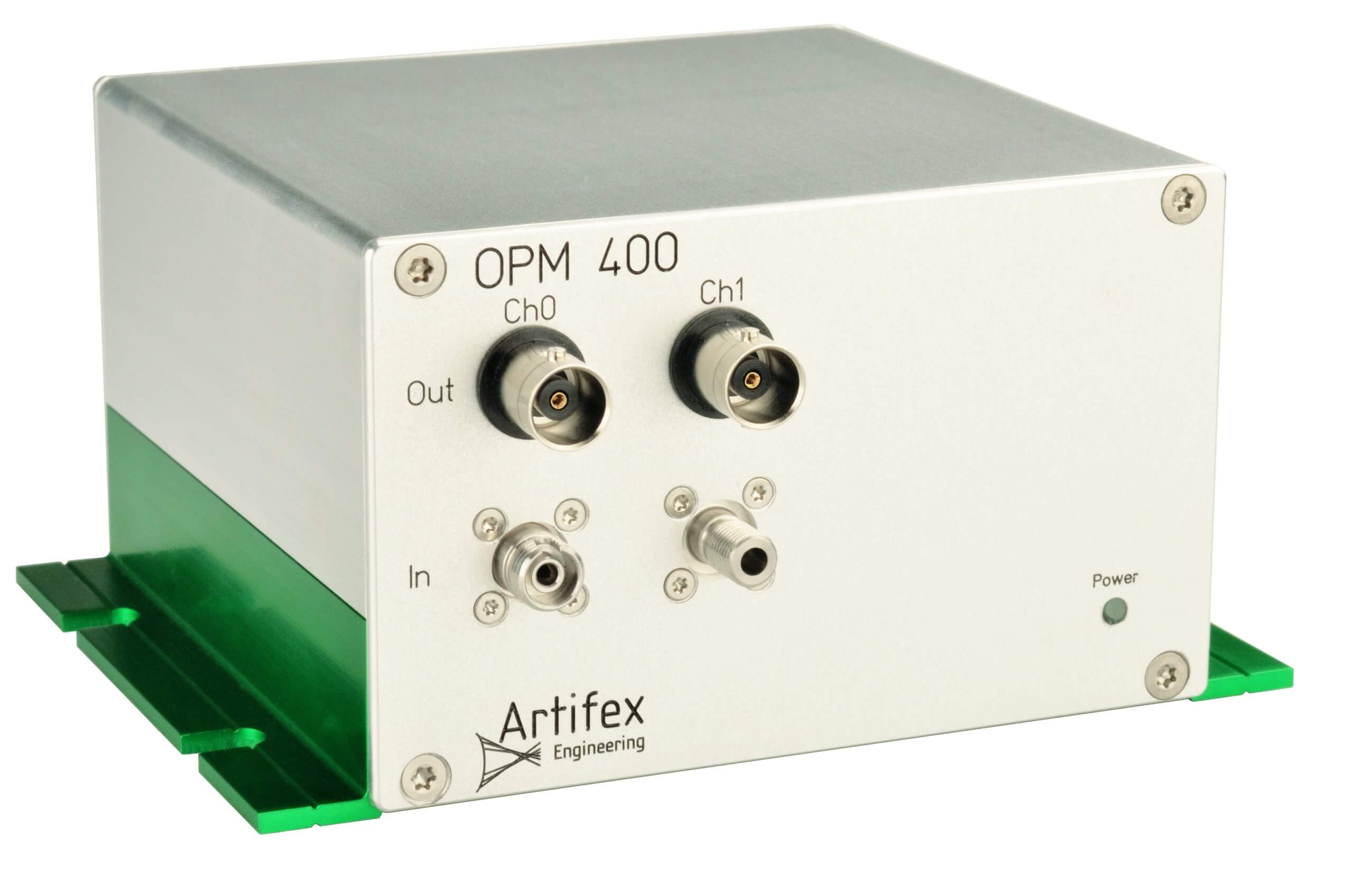

OPM400

OPM400
低コスト
広いダイナミックレンジ
コンパクト

光パワーメータOPM400は、nWからmWの範囲の光パワーを高精度かつ高速に測定するように設計されています。出力は入力パワーに比例した電圧です。
OPM400のゲインは、背面パネルのハードワイヤーインターフェースを介して制御されます。

特性

  • インターフェース:ハードワイヤー(DB25)
  • 立ち上がり時間:1 µs(G≤5×105)、4µs(高ゲイン)
  • 帯域幅(-3 dB):350 kHz
  • 雑音等価電力:0.5 nW
  • ゲイン制御:1-2-5パターンで16段階ゲインレンジ、または10進間隔で4段階ゲインレンジ

説明

  • 動作原理
    OPM400はフォトダイオードを介して光パワーを測定します。フォトダイオードは、その高い感度と測定速度により、可視光および近赤外域におけるパワー測定に有用です。
    フォトダイオードは、広いダイナミックレンジにわたって入射光パワーに比例した電流を生成します。熱量測定装置と比較した場合の欠点は、波長依存性です。しかし、単色光源で使用する場合、検出器を校正することで、測定電流を補正することができます。
    フォトダイオードからの電流は、高精度トランスインピーダンスアンプを介して電圧に変換されます。このアンプは、デバイスの全測定範囲にわたって非常に直線性に富んでいます。

    OPM400アンプは、高品質のフォトダイオードと高精度トランスインピーダンス入力段を採用し、全ダイナミックレンジにわたって低オフセットと高い直線性を実現しています。

  • 応用分野
    この光パワーモニタは、光ファイバー接続された光源の測定に特に有用です。出力電圧は入力パワーに比例します。高い信号対雑音比と高速応答時間により、このOPMシリーズはシステム制御のフィードバックループに特に有用です。
    高感度と広いダイナミックレンジにより、レーザーやLEDなど、幅広い光源の測定が可能です。

    OPM400シリーズは、電磁干渉の影響を受けにくい設計となっており、これは「汚染された」産業環境での使用において重要な要素です。
    これらのユニットは、モジュラー式の19インチラックマウントシステムで提供されます。

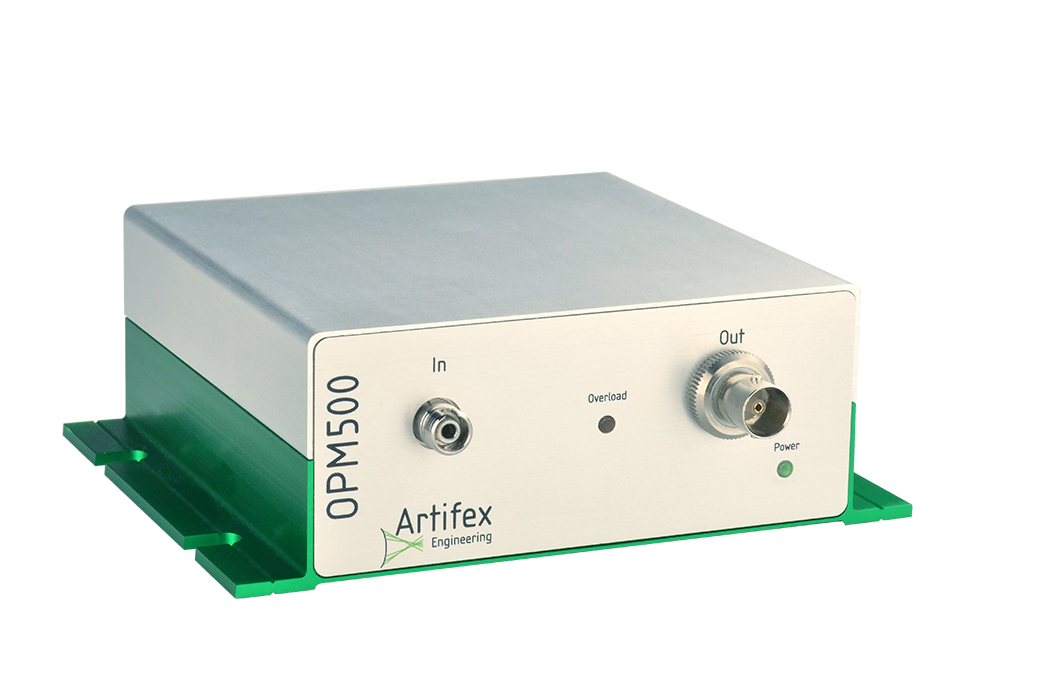

OPM500

opm500
柔軟なセットアップ
使いやすい
パワフル

Artifex 光パワーメーター OPM500 は、pWからmWまでの高精度な光パワー測定を実現します。出力は入力パワーに比例した電圧です。
OPM500は、USBおよびハードワイヤードインターフェースを介してゲイン、帯域幅、極性を制御できる柔軟性の高い製品です。アンプにはグラフィカルユーザーインターフェースが付属しています。

特性

  • インターフェース:USBおよびハードワイヤー(DB25)
  • 立ち上がり時間:45 µs
  • 雑音等価電流:30 pW(RMS)
  • ゲイン、帯域幅、極性制御:6つのゲイン範囲、4つの帯域幅、極性反転
  • オートヌル機能:最大10 Vのオフセットヌル

説明

  • 動作原理
    OPM500はフォトダイオードを介して光パワーを測定します。フォトダイオードは、その高い感度と測定速度により、可視光および近赤外光域におけるパワー測定に有用です。

    フォトダイオードは、広いダイナミックレンジにわたって入射光パワーに比例した電流を生成します。熱量測定装置と比較した場合の欠点は、波長依存性です。しかし、単色光源で使用する場合は、検出器を校正し、測定電流を補正することができます。

    フォトダイオードからの電流は、高精度トランスインピーダンスアンプを介して電圧に変換されます。このアンプは、装置の測定範囲全体にわたって非常に直線性に富んでいます。OPM500は6つのゲインレンジを備えています。スイッチは半導体デバイスであり、劣化がありません。OPM500独自の機能として、オートヌル機能があります。その他の機能として、信号反転や帯域幅の縮小などがあります。アナログ出力信号は、前面パネルのBNCコネクタと、背面パネルのインターフェースポートの適切なラインから出力されます。

    生成された電圧は、12ビットA/Dコンバータを介してデジタル値に変換されます。このプロセス、およびすべての計算とPCとの通信は、マイクロコントローラによって制御されます。測定プロセスは、USBインターフェース経由のコマンド(ソフトウェアトリガー)によって開始されます。あるいは、600 S/sでサンプリングする連続測定ストリームを開始することもできます。

    測定された光電流は、USBポートから読み出すこともできます。さらに、特定の波長に対する校正値も読み出すことができます。これら2つの値を用いて、光パワーを算出できます。

  • 応用分野
    この光パワーモニタは、光ファイバー接続された光源の測定に特に有用です。出力電圧は入力パワーに比例します。高い信号対雑音比と高速応答時間により、このOPMシリーズはシステム制御のフィードバックループに特に有用です。

    高感度と広いダイナミックレンジにより、レーザーやLEDなど、幅広い光源の測定が可能です。

    OPM500シリーズは、電磁干渉の影響を受けない設計となっており、これは「汚染された」産業環境での使用において重要な要素です。独自の自動ゼロ調整機能により、最大10Vのオフセットゼロ調整が可能です。これは、暗電流をゼロにしたり、部品のバーンインや寿命試験などで信号の変化に集中するためにDC信号成分を除去したりするのに特に有用です。

  • アプリケーション例
    光パワーモニタのアプリケーション範囲は非常に広範囲です。OPM500シリーズは、特に通信部品の製造環境におけるアプリケーション向けに設計されています。代表的なアプリケーションとしては、以下の測定が挙げられます。

    • コンポーネント:
      レーザー、ASE、光ファイバ結合LED
      光ファイバ、コネクタ、カプラ
      スイッチ、マルチプレクサ、デマルチプレクサ
      アイソレータ、サーキュレータ
      フィルタ、ファイバブラッググレーティング(FBG)
      増幅器
    • パラメータ:
      出力パワー
      光リターンロス(ORL)
      挿入損失
      偏波依存損失(PDL)
      帯域幅
      クロストーク
      過渡特性
      偏波依存帯域幅(PDBW)
