積分球

レーザー用途向け金およびポリマー積分球

  • ポリマー:波長範囲 250 nm – 2.5 µm
  • ゴールド:波長範囲 700 nm – 20 µm
  • 感度システム全体に合わせて様々なサイズをご用意
  • サーモパイルよりも高効率

ポリマー積分球

  • 可視から近赤外までのレーザー出力を測定
  • 柔軟な使用が可能
  • コーティングなし

Artifex Engineeringは、可視光線および近赤外線用の高品質ポリマーベース積分球を設計・製造しています。大型の積分球には、モジュール構成用の標準化されたポートが備えられています。ポートには、フォトダイオードまたは光ファイバーレセプタクルを接続できます。小型の積分球には、フォトダイオードとSMA光ファイバーポートが内蔵されています。これらの積分球は、Artifex EngineeringのOPM 150シリーズ光パワーメーターと互換性があります。USBポートに接続するだけで測定を開始できます。
Artifex Engineeringのポリマー積分球は、高品質の素材を使用することで高い反射率を実現し、非常に効率的です。これらの積分球は、コーティングだけでなく、固体材料からCNC加工されています。

ポリマー積分球 – P10

P10
  • 許容電力:最大50 mW(CW)
  • 高電力密度:100 W/cm²
  • 互換性:OPM150に直接接続

Artifex Engineeringは、レーザーおよびLEDアプリケーション向けの高品質ポリマー積分球を製造しています。直径10 mmの超小型積分球は、積分球の利点を活かしつつ、光源の減衰を最小限に抑えるように設計されています。

説明
当社のポリマー積分球は、コーティングではなく、固体材料から機械加工されています。これらの堅牢なデバイスは、可視光から近赤外(NIR)までのレーザー出力測定に最適です。
これらの積分球は、当社のOPM150シリーズパワーメーターと互換性があります。USBポートに接続するだけで測定を開始できます。

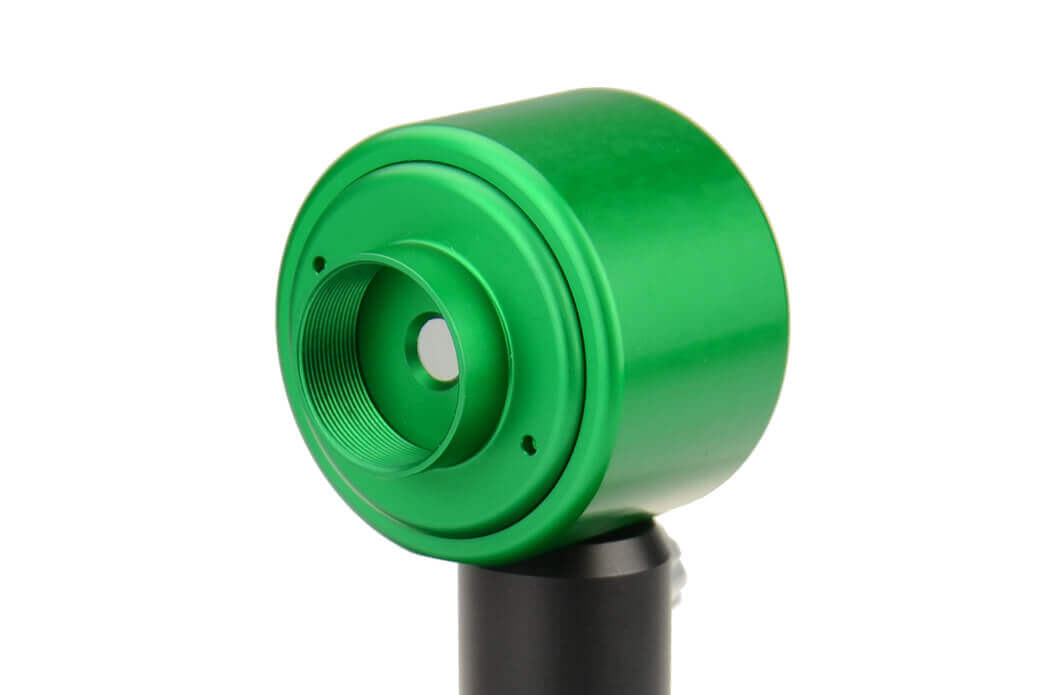

ポリマー積分球 – P20

P20
  • 許容電力:最大200 mW(CW)
  • 高電力密度:100 W/cm²
  • 互換性:OPM150に直接接続

Artifex Engineering は、レーザーおよび LED アプリケーション向けの高品質ポリマー積分球を製造しています。

説明
Artifex Engineeringのポリマー積分球は、コーティングではなく、固体材料から機械加工されています。これらの堅牢なデバイスは、可視光から近赤外(NIR)までのレーザー出力測定に最適です。
これらの積分球は、Artifex EngineeringのOPM150シリーズパワーメーターと互換性があります。USBポートに接続するだけで測定を開始できます。

ポリマー積分球 – SP20

sp20
  • 高出力:最大500 mW(内蔵フォトダイオード使用時CW)または20 W(外付けフォトダイオード使用時CW)
  • 高出力密度:100 W/cm²
  • 互換性:光ファイバーまたはフォトダイオード経由でOPM150またはOPM500光パワーモニターと接続可能

レーザーおよびLEDアプリケーション向けの高品質ポリマー積分球です。
高出力測定において、マイクロ秒単位(比較用サーモパイルの場合は最長1秒)で出力変動をモニタリングできるため、高出力CWレーザーのセットアップ時などに非常に有利です。

説明
Artifex Engineeringは、レーザーおよびLEDアプリケーション向けに高品質のポリマー積分球を製造しています。
高出力測定は、サーモパイル検出器を用いて行われることがよくあります。しかし、サーモパイルは反応が非常に遅いという欠点があり、一般的な立ち上がり時間では測定周期が最長1秒になってしまいます。積分球とフォトダイオードベースのパワーメータを組み合わせることで、マイクロ秒単位の時間スケールで高出力変動を測定できるようになります。
これは、高出力CWレーザーのセットアップとデバッグに役立ちます。
Artifex Engineeringのポリマー積分球は、コーティングではなく、固体材料から機械加工されています。これらの堅牢なデバイスは、可視光線から近赤外(NIR)までのレーザー出力測定に最適です。
これらの積分球は、ファイバーパッチケーブルまたはフォトダイオードポートを使用して、Artifex EngineeringのOPM150およびOPM500シリーズのパワーメータと互換性があります。USBポートに接続するだけで測定を開始できます。

金積分球

  • 近赤外から中赤外までの高出力アプリケーション向け
  • モジュラーファイバーポート
  • 空冷または液冷

近赤外線および中赤外線での中~高平均出力アプリケーションに適した、高品質の金コーティングされた金属ベースの積分球です。

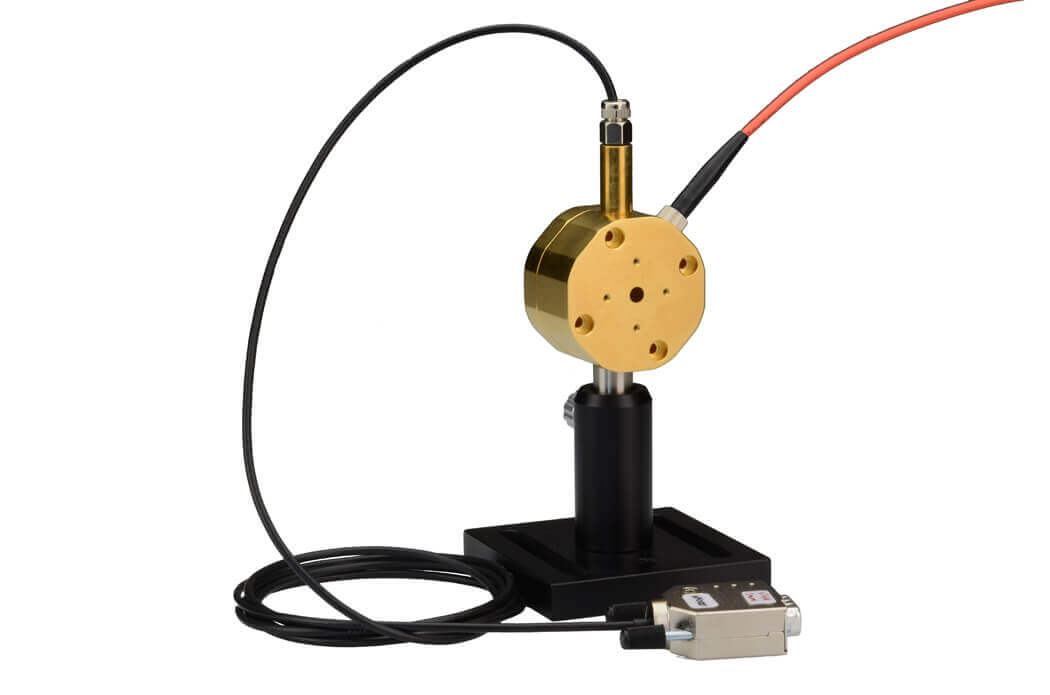

25 mm 金積分球 – G25

G25
  • 許容電力:最大10 W(CW)、適切なコールドプレートを装着した場合は最大100 W(CW)
  • 高電力密度:5 kW/cm²
  • 互換性:ファイバーカップリングまたはフォトダイオードポート経由でOPM150またはOPM500パワーメータと接続可能

近赤外線から中赤外線(NIRおよびMIR)における中出力レーザー用途向けの対流冷却式金積分球で、優れた出力処理能力を備えています。

説明
これらの対流冷却型金積分球は、近赤外から中赤外(NIRおよびMIR)における中出力レーザー用途向けに設計されています。最大10 W(CW)までの優れた出力特性を備えています。積分球の背面プレートは、液冷または強制空冷のコールドプレートに取り付けられるようラッピングおよびコーティングされています。適切なコールドプレートを使用することで、g25積分球は最大100 W(CW)の出力に耐えることができます。
高出力測定は、多くの場合、サーモパイル検出器を用いて行われます。しかし、サーモパイルは反応が非常に遅いという欠点があり、一般的な立ち上がり時間では測定周期が最長1秒になってしまいます。積分球とフォトダイオードベースのパワーメータを組み合わせることで、マイクロ秒単位の時間スケールで高出力変動を測定できるようになります。これは、高出力CWレーザーのセットアップとデバッグに役立ちます。
これらの金積分球は、ファイバーカップリングまたはフォトダイオードポートを介して、Artifex EngineeringのOPM150またはOPM500シリーズのパワーメータと組み合わせることができます。USBポートに接続するだけで測定を開始できます。

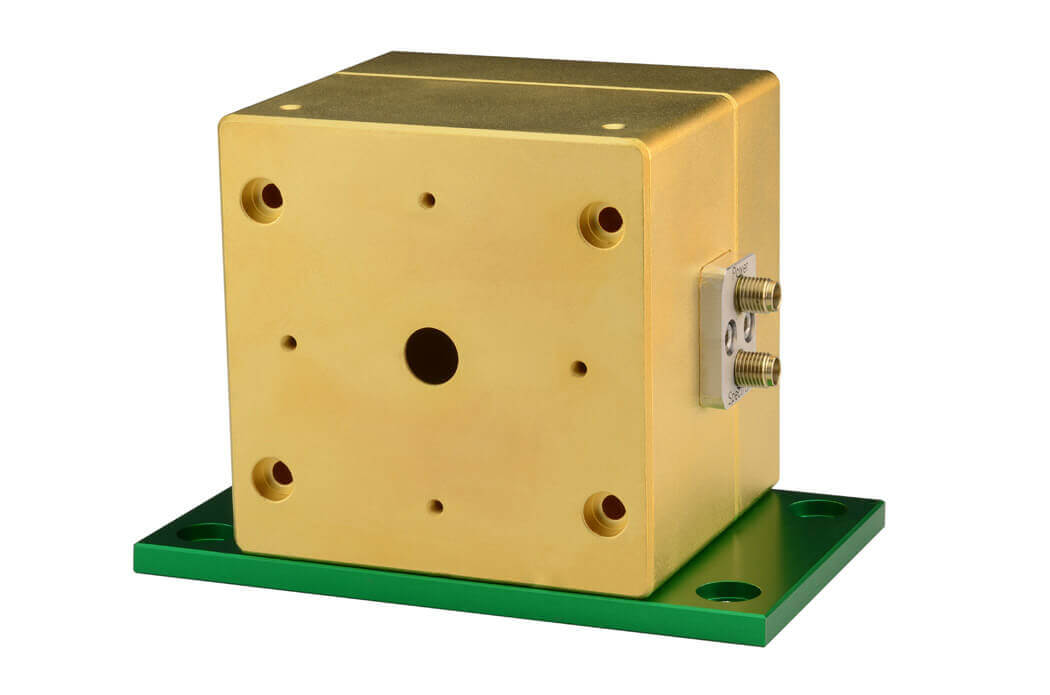

65 mm 金積分球 – G65

G65
  • 高出力:最大40 W(CW)、適切なコールドプレートを装着すれば最大500 W(CW)
  • 高出力密度:5 kW/cm²
  • 互換性:ファイバーカップリング経由のOPM150またはOPM500パワーメータ

近赤外から中赤外(NIRおよびMIR)の高出力レーザー用途向け対流冷却金積分球。最大40 W(CW)までの優れた出力処理能力を備えています。

説明
この対流冷却型金製積分球は、近赤外から中赤外(NIRおよびMIR)における高出力レーザー用途向けに設計されています。最大40 W(CW)までの優れた出力特性を備えています。積分球の背面プレートは、液冷または強制空冷のコールドプレートに取り付けられるようラッピングおよびコーティングされています。適切なコールドプレートを使用することで、積分球は最大500 W(CW)の出力に耐えることができます。
高出力測定は、多くの場合、サーモパイル検出器を用いて行われます。しかし、サーモパイルは反応が非常に遅いという欠点があり、一般的な立ち上がり時間では測定周期が最長1秒になってしまいます。積分球とフォトダイオードベースのパワーメータを組み合わせることで、マイクロ秒単位の時間スケールで高出力変動を測定できるようになります。これは、高出力CWレーザーのセットアップとデバッグに役立ちます。
これらの積分球は、ファイバーカップリングを介してArtifex EngineeringのOPM150またはOPM500シリーズのパワーメータと組み合わせることができます。USBポートに接続するだけで測定を開始できます。

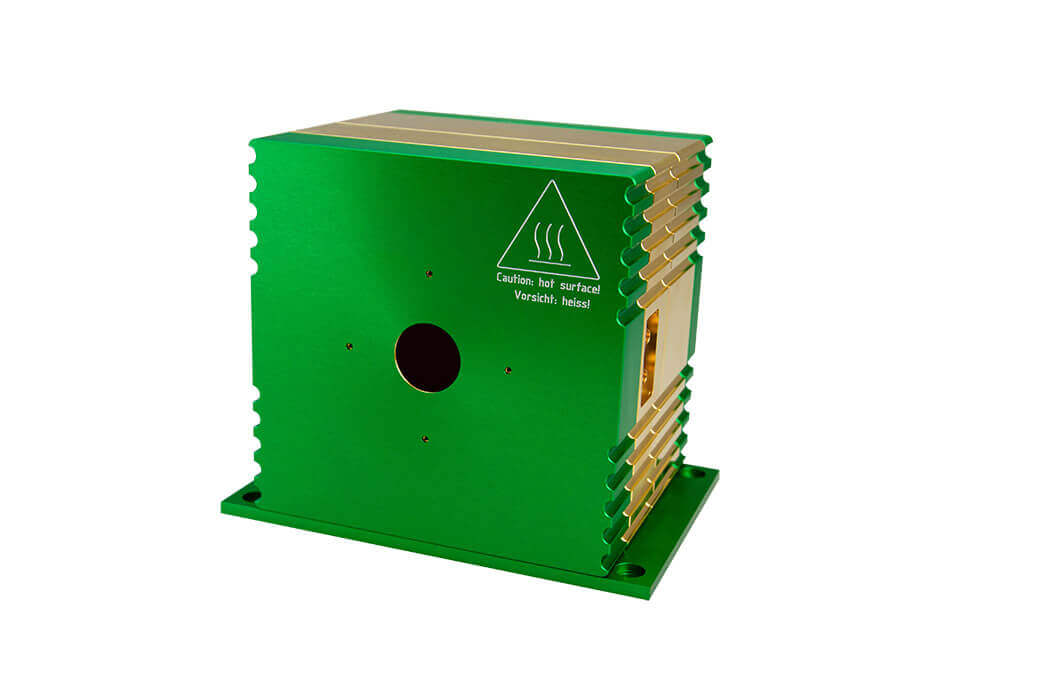

液冷式 100 mm 金積分球 – G100L

G100L
  • 高出力:最大5 kW(CW)
  • 高出力密度:5 kW/cm²
  • 互換性:OPM150またはOPM500パワーメータ(ファイバーカップリング経由)

優れたパワー処理能力を備えた、近赤外から中赤外(NIRおよびMIR)の高出力レーザーアプリケーション向けの液体冷却金積分球。

説明
この液冷式金積分球は、近赤外から中赤外(NIRおよびMIR)における高出力レーザーアプリケーション向けに設計されています。優れたパワー処理能力を備えています。
高出力測定は、多くの場合、サーモパイル検出器を用いて行われます。しかし、サーモパイルは反応が非常に遅いという欠点があり、一般的な立ち上がり時間では測定周期が最長1秒になってしまいます。積分球とフォトダイオードベースのパワーメータを組み合わせることで、マイクロ秒単位の時間スケールで高出力変動を測定できるようになります。これは、高出力CWレーザーのセットアップとデバッグに役立ちます。
これらの積分球は、ファイバーカップリングを介してArtifex EngineeringのOPM150またはOPM500シリーズのパワーメータと組み合わせることができます。USBポートに接続するだけで測定を開始できます。

積分球用アクセサリ

光パワーメータの積分球および自由ビーム検出器ヘッドへのファイバー入力には、Artifex Engineering独自設計のアダプタを使用しています。
これは、検出器への反射光と、それに伴う検出器の校正誤差を排除するため使用します。

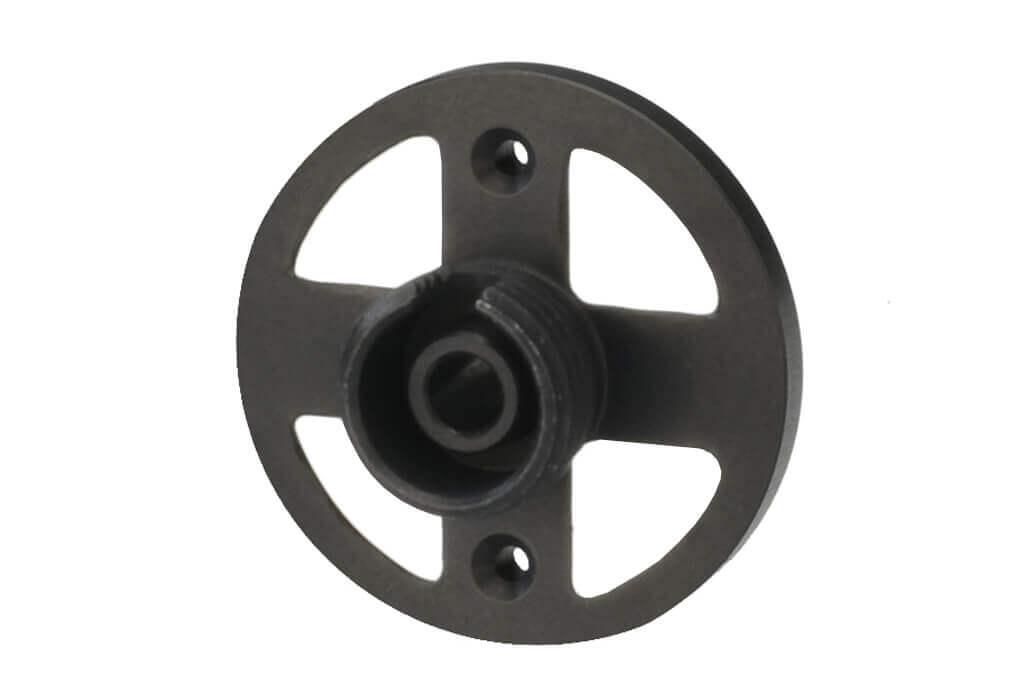

P10およびP20積分球用FCアダプター

FCアダプター
  • FC-PCおよびFC-APCコネクタ付きファイバー
  • 独自の設計により、検出器への反射光を排除
  • 検出器の誤校正を防止

説明
FCファイバーアダプターは、積分球へのファイバー入力を可能にします。
このアダプターは、Artifex Engineering独自の設計を採用しており、検出器への反射光を排除します。反射光は検出器の校正誤差の原因となります。
外ネジはP10およびP20積分球と互換性があります。
アダプターは手作業で取り付けることも可能ですが、アダプター取り付けツールを使用するとより便利に取り付けることができます。

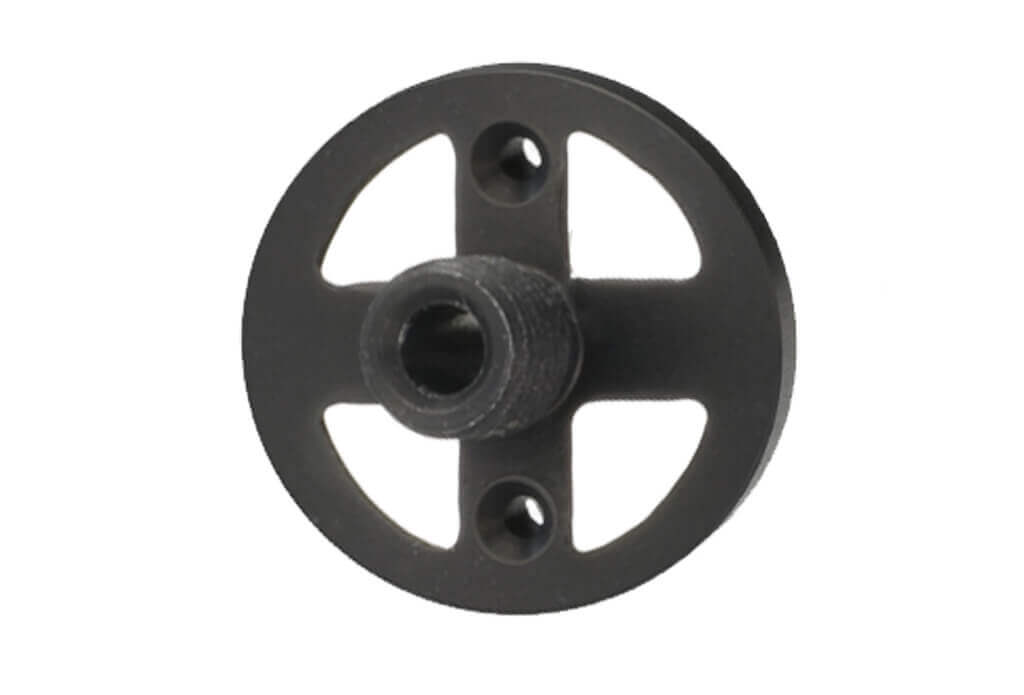

P10およびP20積分球用SMAアダプター

SMAアダプター
  • SMA905およびSMA906コネクタ付き光ファイバー
  • 当社独自の設計により、検出器への反射光を排除
  • 検出器の誤校正を防止

説明
FCファイバーアダプターは、積分球へのファイバー入力を可能にします。
このアダプターは、Artifex Engineering独自の設計を採用しており、検出器への反射光を排除します。反射光は検出器の校正誤差の原因となります。
OPM150自由ビームヘッドおよびP10/P20シリーズの積分球の先端にねじ込み固定し、また、Artifex EngineeringのOPM150フィルターマウントにも取り付け可能です。取り付け後、ファイバーをアダプターレセプタクルに接続することで、光ファイバーの出力を測定することができます。

アダプターは手作業で取り付けることも可能ですが、アダプター取り付けツールを使用するとより便利になります。

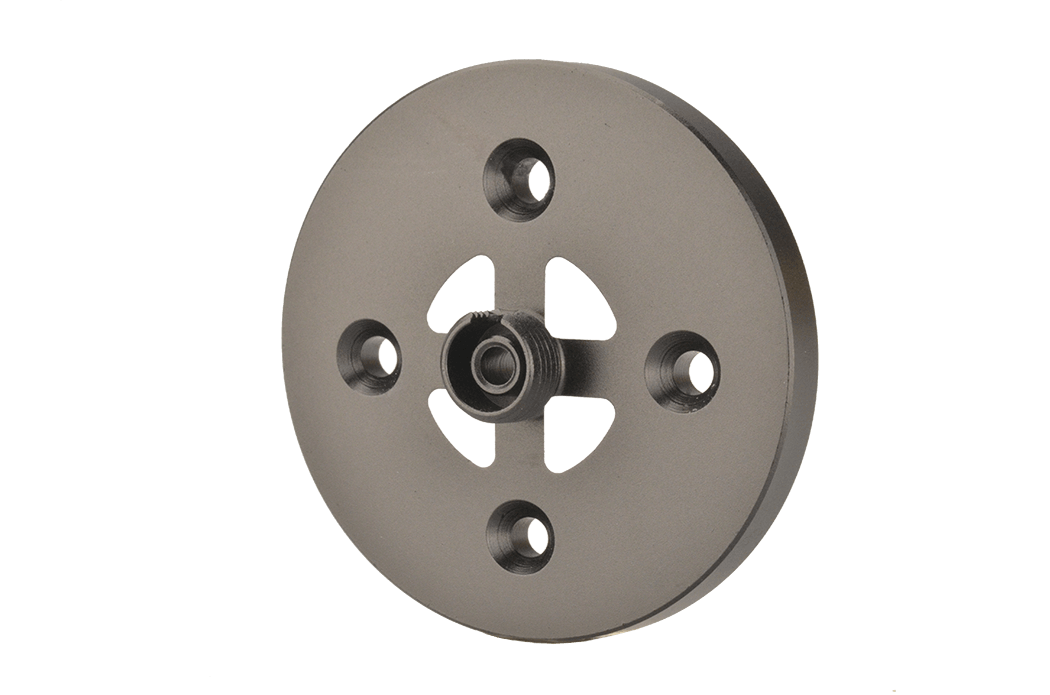

SP20およびG25積分球用FCアダプター

FCアダプター
  • FC-PCおよびFC-APCコネクタ付きファイバー
  • 独自の設計により、検出器への反射光を排除
  • 検出器の誤校正を防止

説明
FCファイバーアダプターは、積分球および自由ビーム光パワーメーター検出器ヘッドへのファイバー入力を可能にします。
このアダプターは、Artifex Engineering独自の設計により、検出器への反射光を排除し、検出器の校正誤差を解消します。
取り付け穴は、Artifex EngineeringのSP20およびG25積分球と互換性があります。
