AMPLICONYXについて

Ampliconyx は、フィンランドのフォトニクス産業の中心地であるタンペレ工科大学のオプトエレクトロニクス研究センターからのスピンオフとして2016年に設立された。

同社は、ヴァレリー・フィリポフ博士とユーリ・チャモロフスキー教授が10年にわたる研究の成果として発明し、特許を取得し、実用化したアクティブ・テーパード・ダブル・クラッド・ファイバー(T-DCF)の技術を商品化している。

ラインナップ

ゲインモジュール

グリーン・ピコ秒レーザー

超短パルスシードレーザー

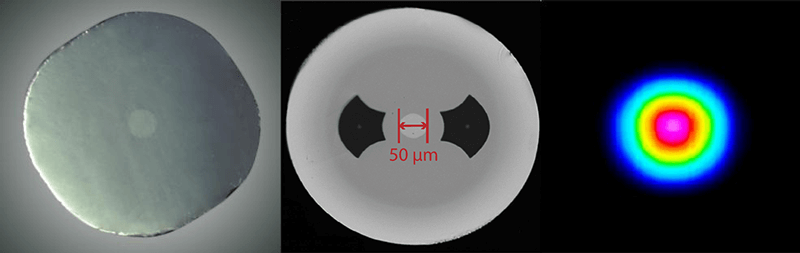

ゲインモジュール

Gain modules
主な特長

  • 1 MWを超えるピークパワー
  • M2<1,3による厳密なシングルモード動作
  • 高ゲイン(30~50 dB)
  • 高いポンプ吸収率(20~30 dB@976 nm)
  • 数十 mWsと低い必要信号電力
  • 低レベルの非線形効果

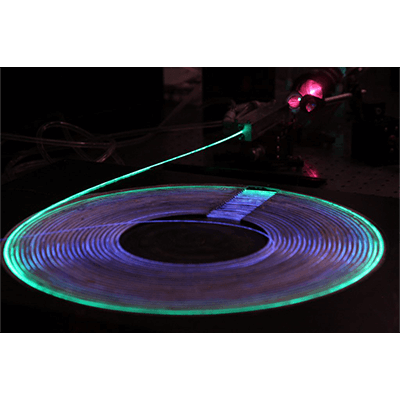

TGModule A

TGModule A
主な特長

  • 特許取得のテーパードダブルクラッドファイバ(T-DCF)に基づく高出力利得ファイバ
  • シングルモード出力、M2<1.3
  • 広いモードエリア、低レベルの非直線効果

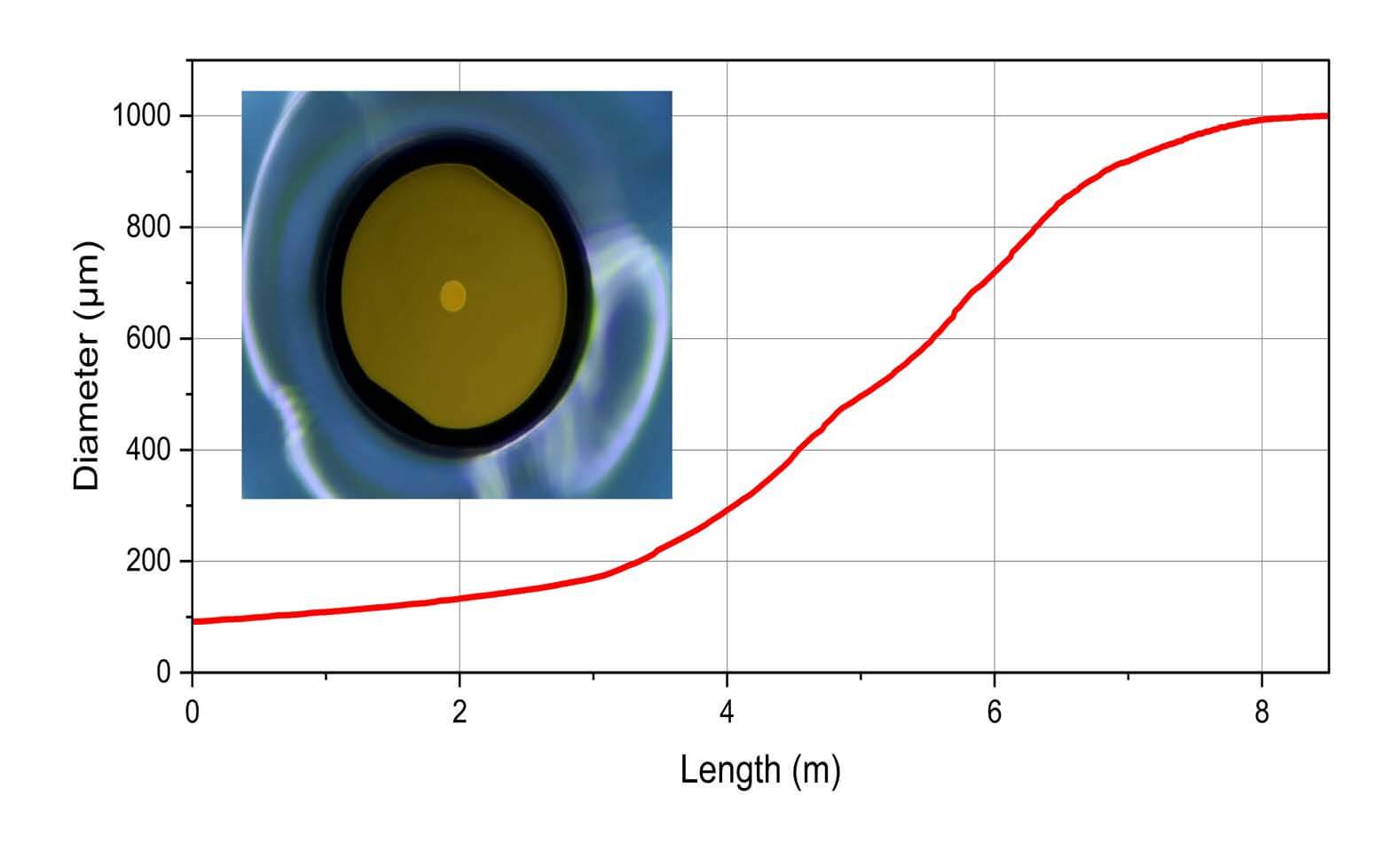

グラフ

概要
TGMモジュールA-PMは、Ampliconyx社の特許で保護された偏波保持イッテルビウムドープテーパードダブルクラッドファイバー(T-DCF)(US8,433,168 B2、日本5390524、中華人民共和国ZL 200880119087.7、EPO 08805462.2出願中)を内蔵しています。ファイバーは、お客様提供の自由空間光学系を使用して、角度研磨された反射防止コーティングされたエンドキャップを通して励起されます。ポンピング中はファイバーを冷却する必要があります。ファイバーの細い入力端はシングルモードファイバーで、入力にはクラッドモードストリッパー(CMS)が内蔵されています。

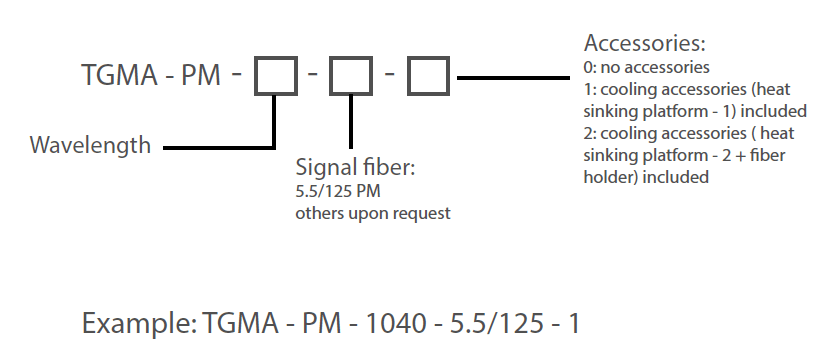

注文方法
オーダー方法

アクセサリー
Ampliconyx は、TGModuleA-PM の熱管理と必要な自由空間光学部品のアライメントを支援するために、いくつかのアクセサリーを提供しています。

TGModule アクセサリー

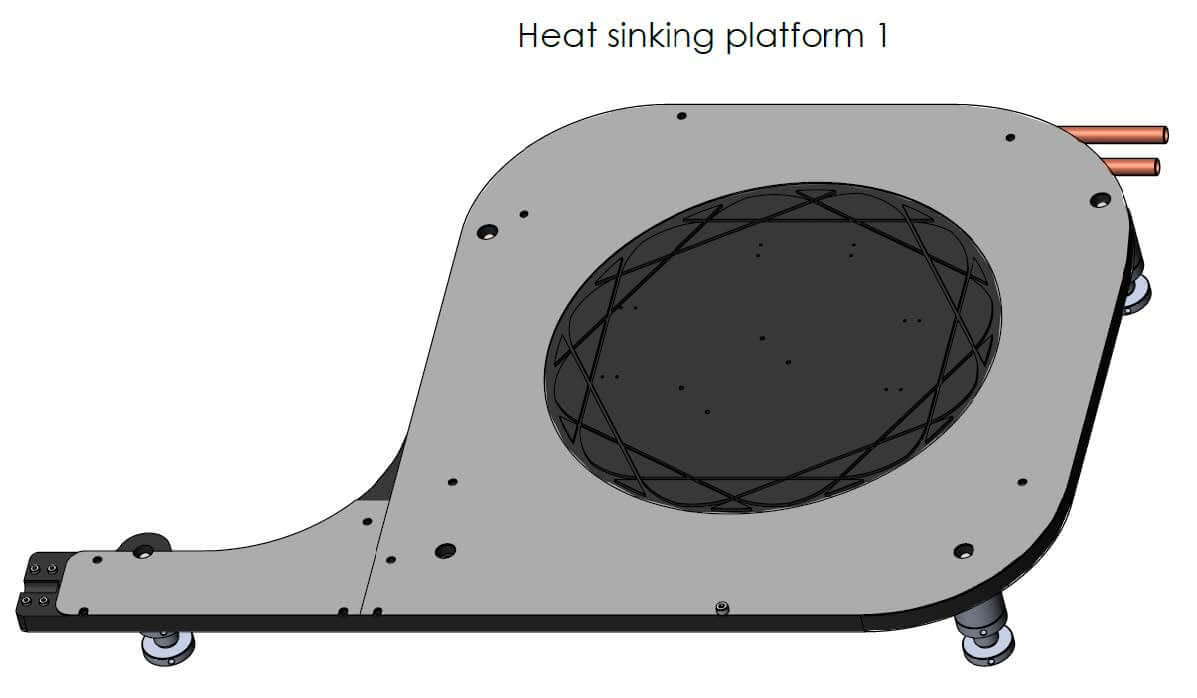

ヒートシンクプラットフォーム-1は、T-DCFをコイル状に巻いたり、エンドキャップやクラッディングモードストリッパーを確実に取り付けるために使用できます。

TGModule アクセサリー

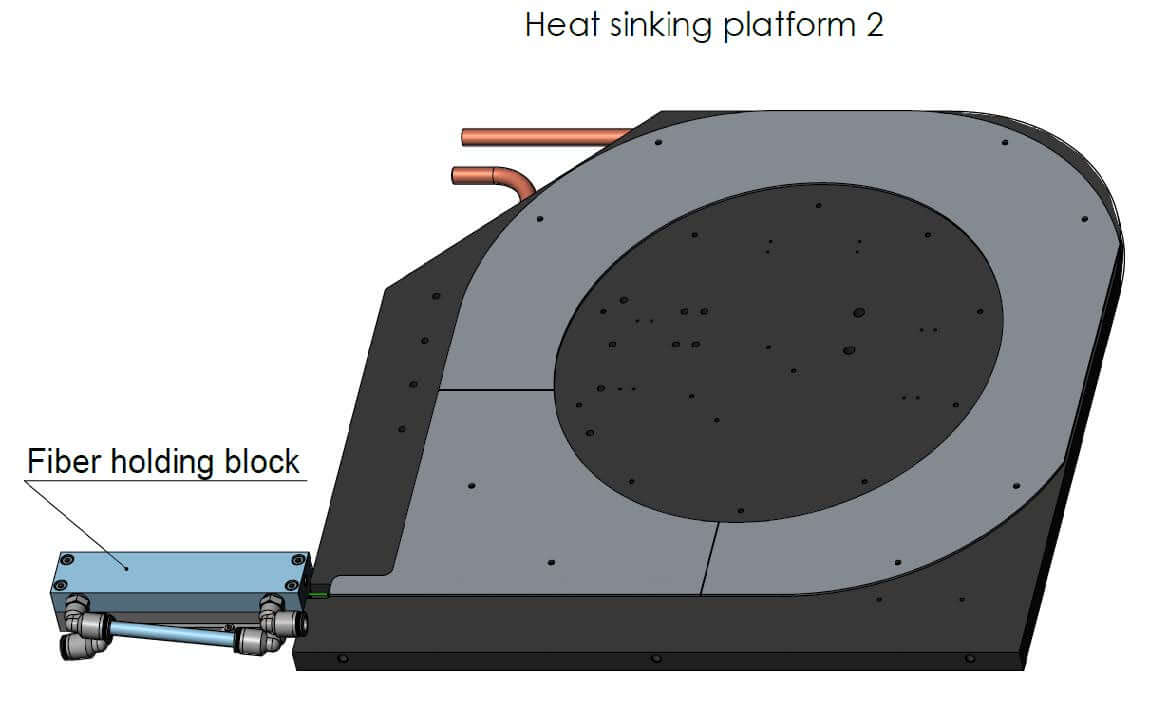

水冷式ファイバーホールドブロックにより、ポンピング時の熱負荷が最も大きいT-DCFの先端を直接水冷することができます。このファイバーホルダーは並進ステージに簡単に取り付けることができ、アライメント作業を容易にします。また、水冷式プラットフォーム-2との組み合わせも可能です。

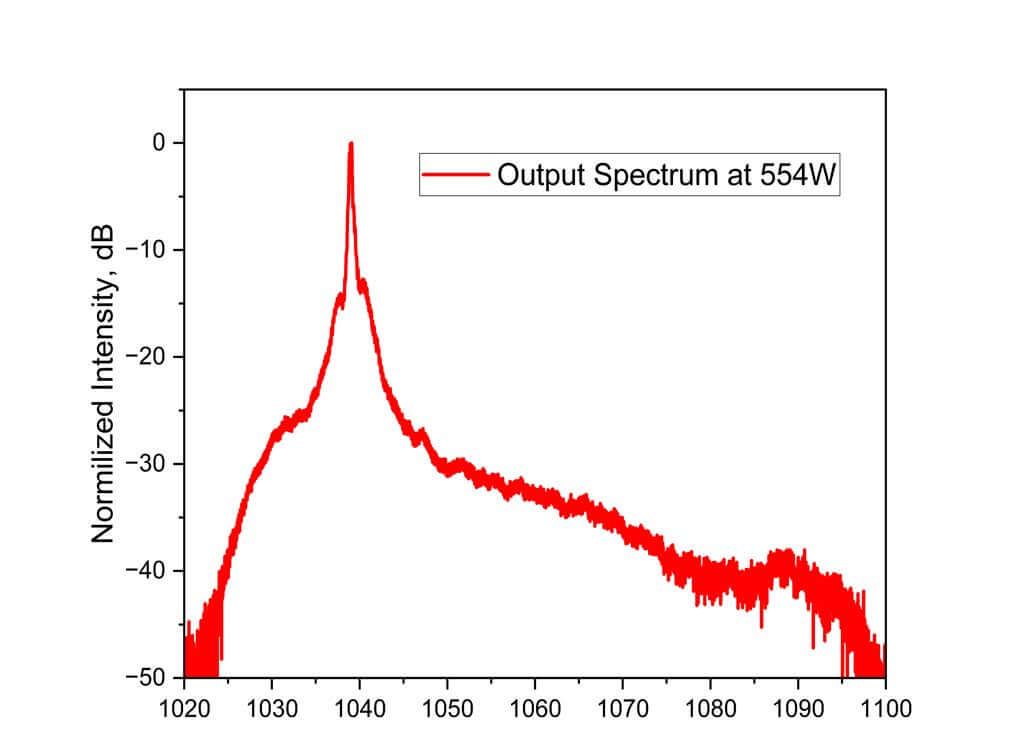

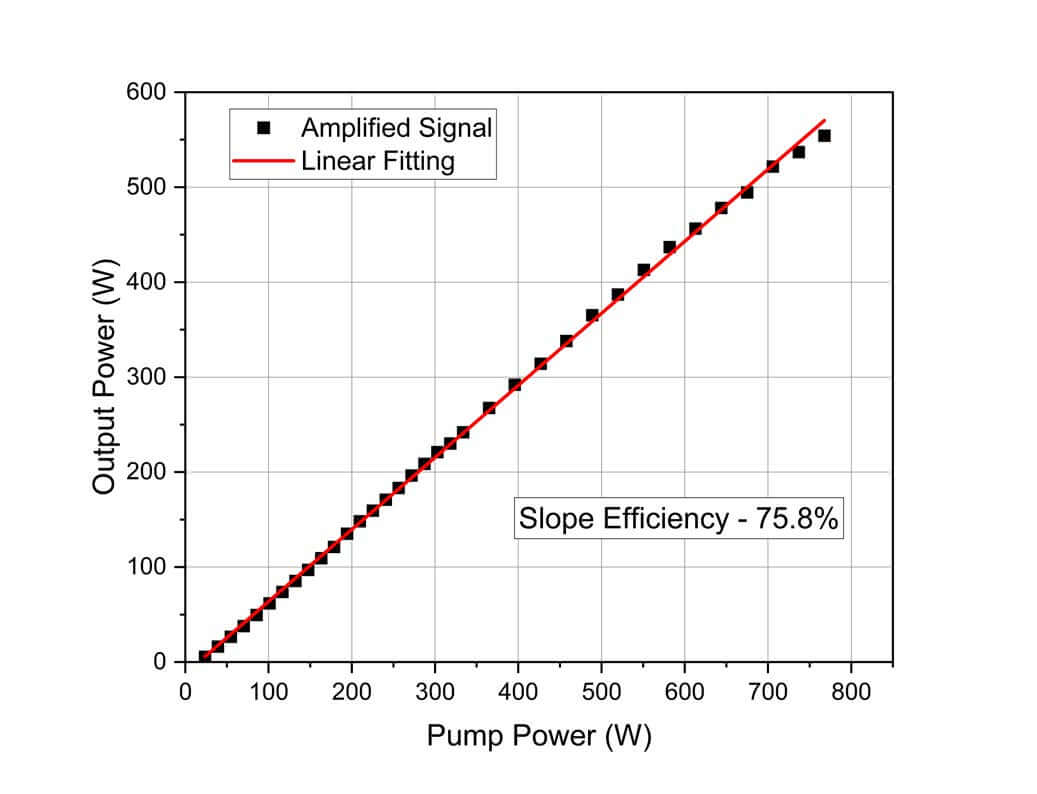

増幅例
90 mW、20 MHz、50 ps入力信号

グラフ
グラフ
径

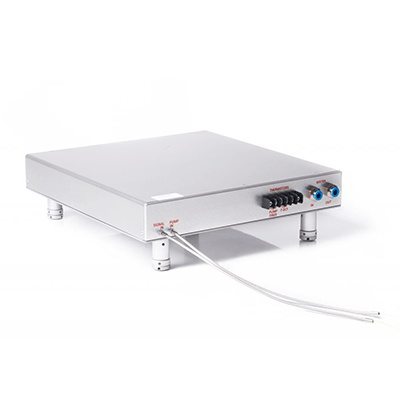

TGModule C

TGModule C
主な特長

  • 特許取得のテーパードダブルクラッドファイバー(T-DCF)をベースにした高出力ゲインモジュール
  • シングルモード出力、M2<1.3
  • 広いモードエリア、低レベルの非直線効果
  • 堅牢なメタルハウジング
  • ポンプやシードソースにすぐに接続可能
  • 容易な熱管理
  • 温度モニター用サーミスタ

概要
AMPX-TGMCは、必要なすべての光学部品をアルミニウム製ハウジング内にパッケージした増幅モジュールです。モジュールには、Ampliconyxの特許で保護された偏波保持イッテリビウムドープテーパードダブルクラッドファイバー(T-DCF)(US 8,433,168 B2、日本5390524、中華人民共和国ZL 200880119087.7、EPO 08805462.2出願中)が含まれています。このモジュールは、完全に組み立てられ、すぐにスプライスできるゲイン・ユニットを持ちたいが、独自のポンプ・ダイオードを使用したり、より大きなシステム内にモジュールを統合したいお客様に最適です。このモジュールは完全にテストされ、完全なテストレポートとともに出荷されます。

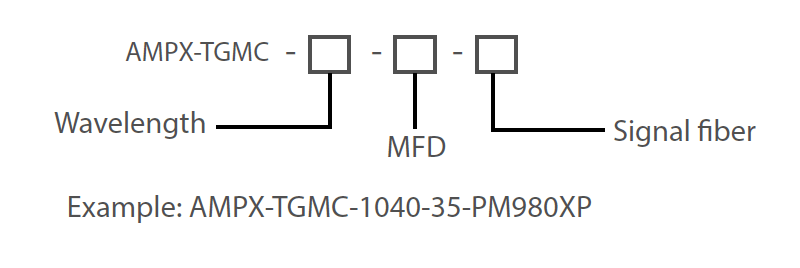

注文方法
注文方法

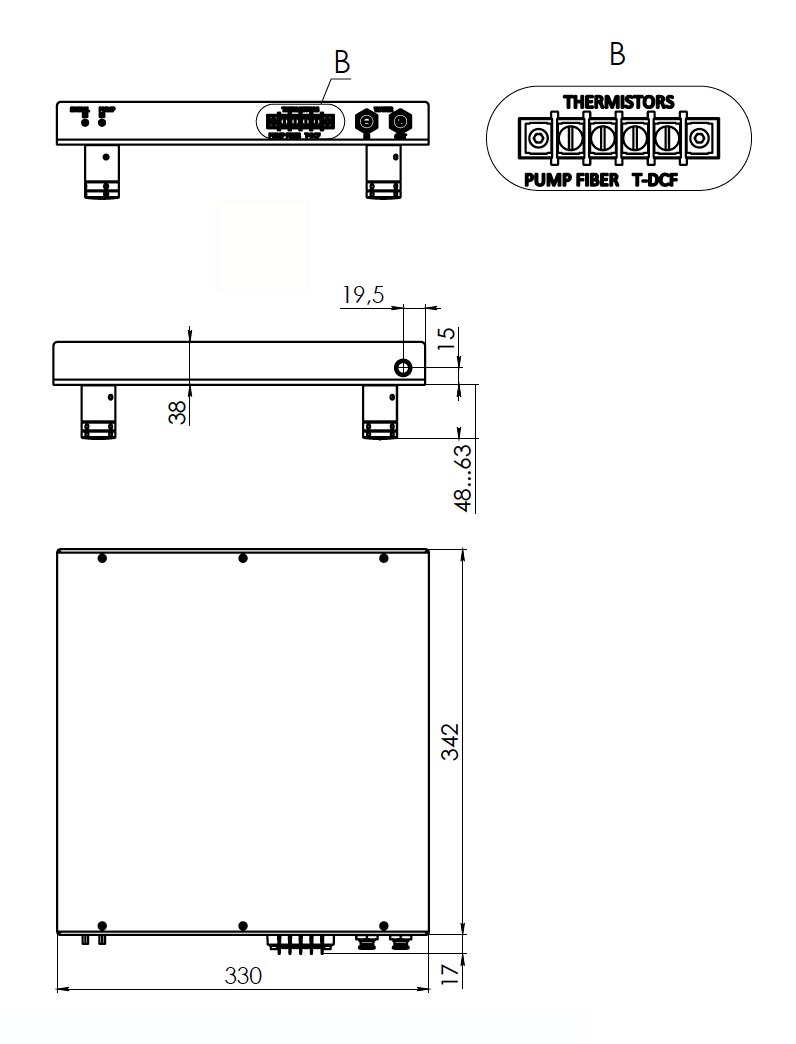

外形寸法
寸法

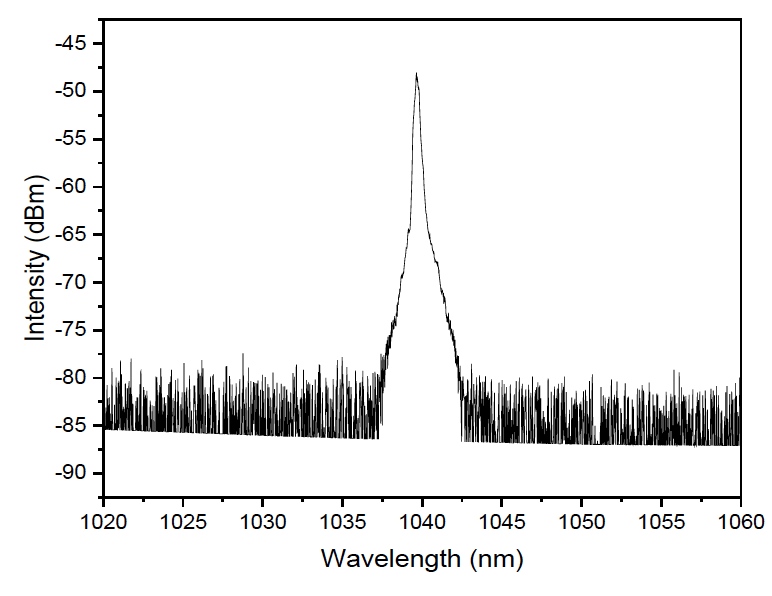

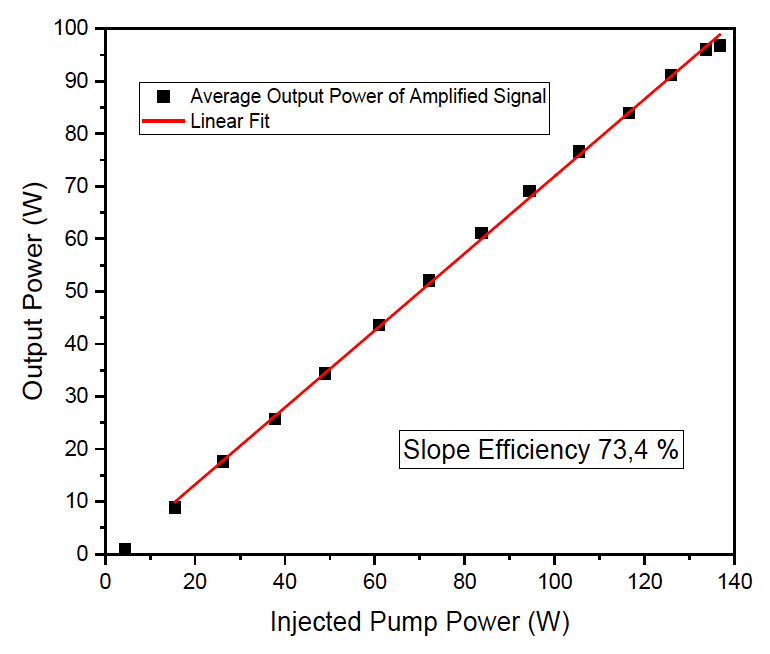

増幅例
90 mW、20 MHz、50 ps入力信号

グラフ
グラフ
経

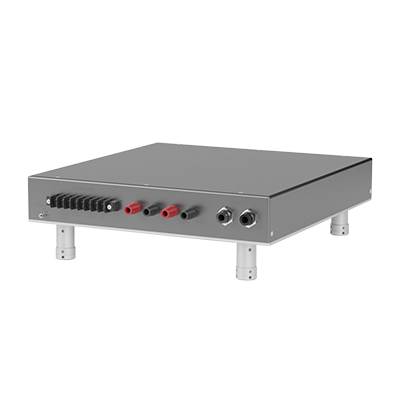

TGModule D

TGModule D
主な特長

  • 特許取得のテーパードダブルクラッドファイバー(T-DCF)をベースにした高出力ゲインモジュール
  • シングルモード出力、M2<1.3
  • 広いモードエリア、低レベルの非直線効果
  • 堅牢な水冷メタルハウジング
  • ポンプダイオード内蔵
  • 温度モニター用サーミスタ

概要
AMPX – TGMDは、オールインワンのすぐに使える水冷増幅モジュールです。このモジュールには、Ampliconyxの特許で保護された偏波保持イッテリビウムドープテーパードダブルクラッドファイバー(T-DCF)(US 8,433,168 B2、日本5390524、中華人民共和国ZL 200880119087.7、EPO 08805462.2出願中)が搭載されており、要求の厳しい短パルスアプリケーションに最適です。このゲイン・モジュールは、ポンプ・ダイオードを内蔵し、すぐにスプライスできるシード入力を備えた最高レベルの集積度を備えています。AMPX – TGMDは、顧客のニーズに合わせて設計および組み立てが可能で、顧客の要望に応じてポンプ・ダイオードを組み込むこともできます。このモジュールは標準的なシングルモードファイバー(PM980-XP)入力とフリースペース出力を持ち、優れたシングルモードビーム品質(M2<1.3)と最大100Wのパワーを備えています。内蔵サーミスタは、ポンプダイオード、ゲインファイバーといった重要な部品の動作温度をモニターするために使用できます。

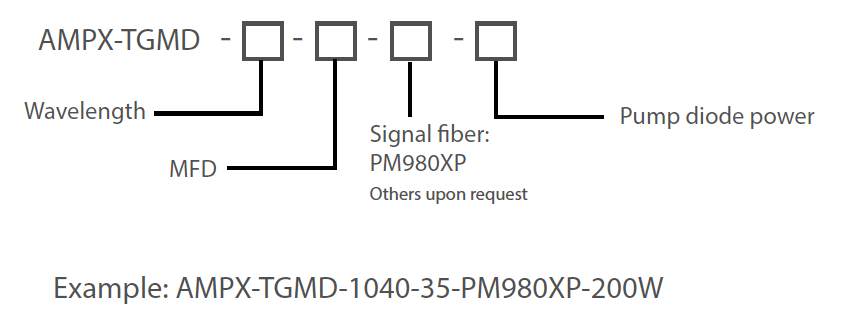

注文方法
注文方法

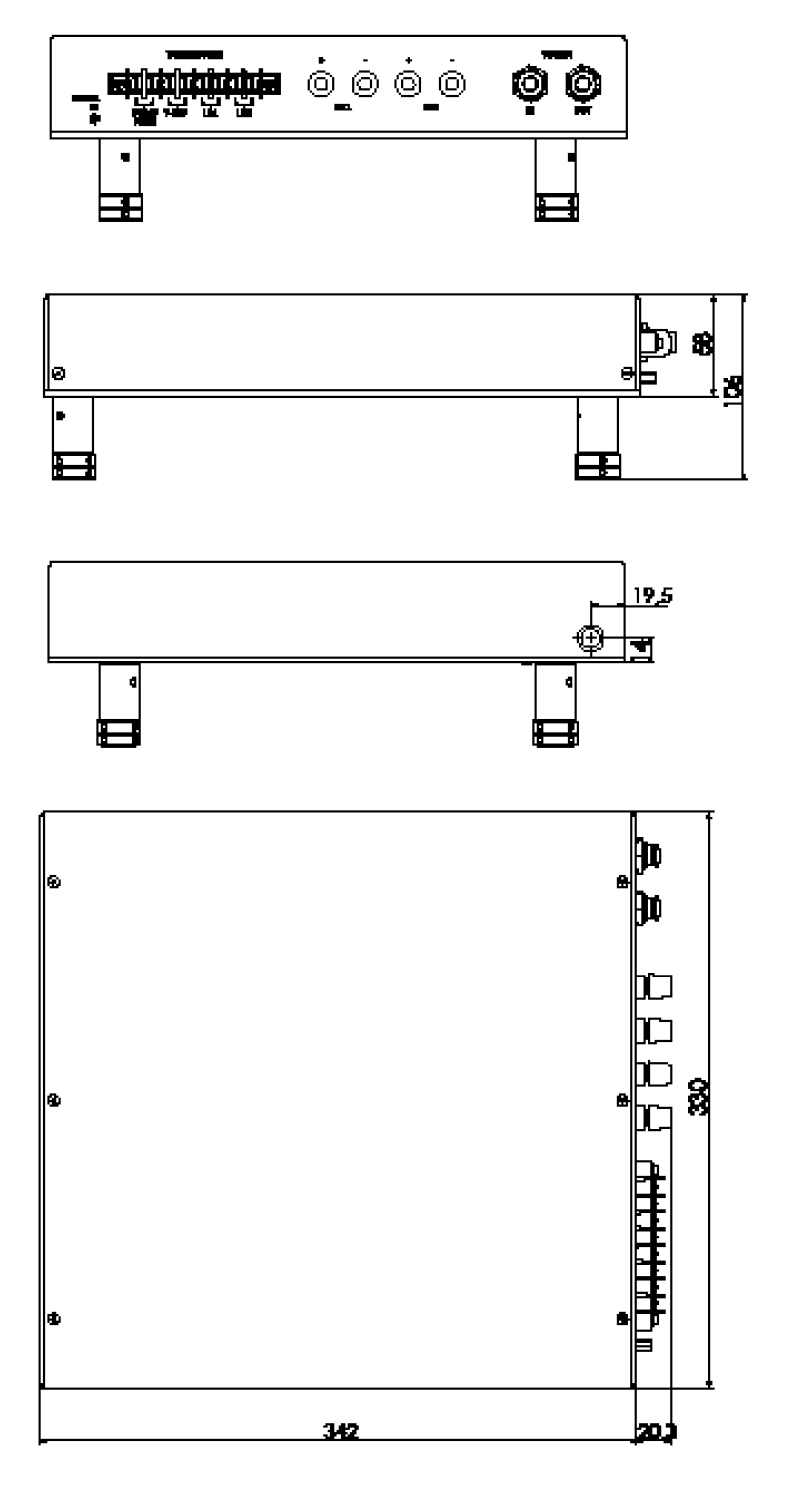

外形寸法
寸法

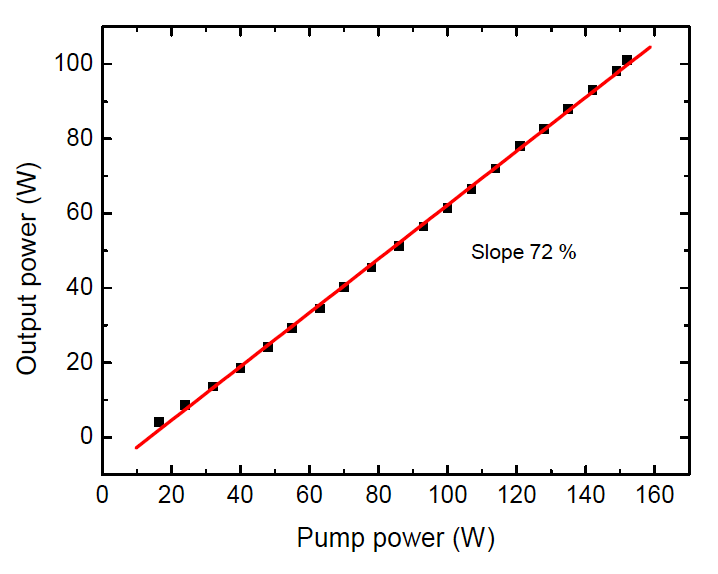

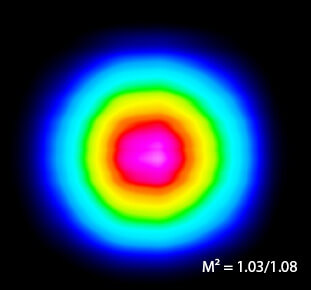

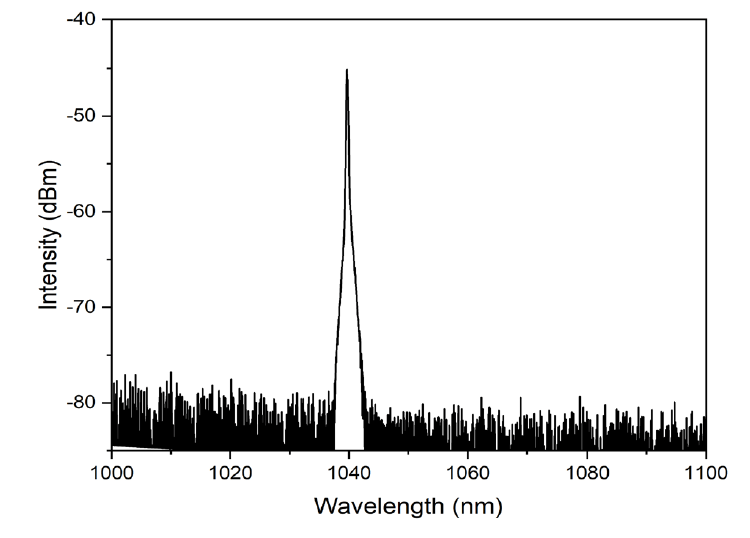

増幅例
100 mW、20 MHz、50 ps入力信号

グラフ
グラフ
経

グリーン・ピコ秒レーザー

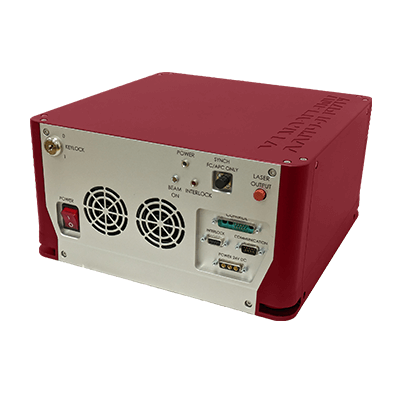

AMPX-PICO-532/100/1 Fiber Laser

AMPX-PICO-532/100/1 Fiber Laser

主な特長

  • 中心波長 532 nm
  • 50または100 psのパルス幅
  • 最大1.5 µJのパルスエネルギー
  • 調整可能な繰り返し周波数
  • 高いスペクトルおよび強度安定性
  • 超狭スペクトル線幅
  • ポータブル。環境条件に対する感度が低い
  • フルファイバーIR増幅スキーム
  • イーサネット、RS232、USB経由でPC制御
  • コンパクトでポータブルなパッケージ

概要
パルス幅50 psまたは100 ps/90 pm/1 μJ、繰り返し周波数1 MHzのポータブル緑色レーザーをご用意しています。このシリーズは、中出力領域で高い時間分解能とスペクトル分解能を必要とするアプリケーションに対応するように特別に設計されています。レーザーのコンパクト設計は、高出力、高エネルギーのパルス光源と、携帯機器に課されるサイズの制約とのバランスをとるための意図的な解決策です。ファイバーアプローチに採用されている当社の特許取得済みテーパーダブルクラッドファイバー技術は、スペクトル線幅の最小化、コンパクト設計、振動に強い、幅広い環境条件下での動作など、いくつかの重要な競争上の利点を提供します。

エレガントで便利なOEM設計により、既存のデバイス・ソリューションにレーザー光源を素早く統合することができます。高度なエレクトロニクスにより、電気的な外部同期または残留IR出力での光同期を可能にする柔軟な同期スキームを提供します。光出力が近接しているため、同期遅延が最小限に抑えられ、ほとんどの顧客要件に対応できます。また、さまざまな接続インターフェースを使用して、特定の産業用および携帯用ソリューションに合わせてレーザー性能を調整できます。ユーザー・インターフェースにより、信号パワーやパルス制御だけでなく、繰り返しレートのユーザー・フレンドリーな管理が可能です。

応用例
時間分解ラマン分光分析は、わずかな波長シフトに起因する物質の超高速光散乱応答に基づいています。これは汎用性の高い技術であり、鉱業、生物学、医学、工業における化学組成の決定、欠陥の検出、および不均質性の決定に使用される多くの分析設備を提供します。この一連のデバイスは、高い光子エネルギー(可視光が望ましい)、狭い光帯域幅、同時に比較的高いピークパワーを持ち、ラマン分光法(図2)の目的を満たすことを目的としている[1]。このデバイス・シリーズは、100 kHz~20 MHzの繰り返し周波数で動作し、最大パルス・エネルギーは12 μJです。

図1

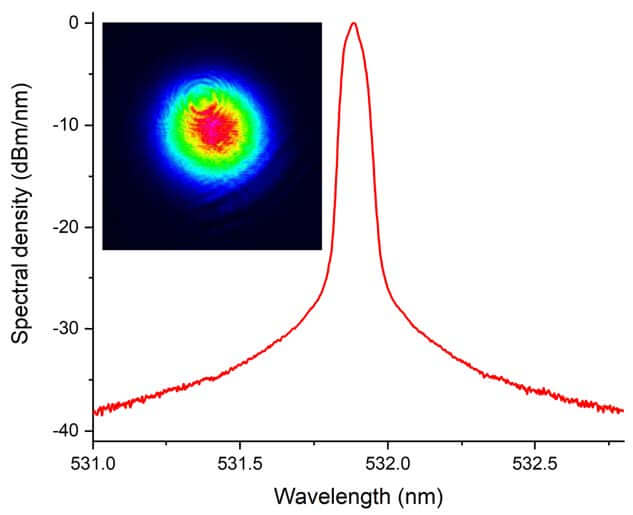

図1. 平均出力1 W、繰り返し周波数1 MHzのレーザー発光ペクトラム。

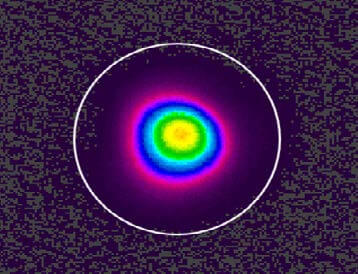

挿入図: 出力開口部から10cmの位置でのビームプロファイル。

図2

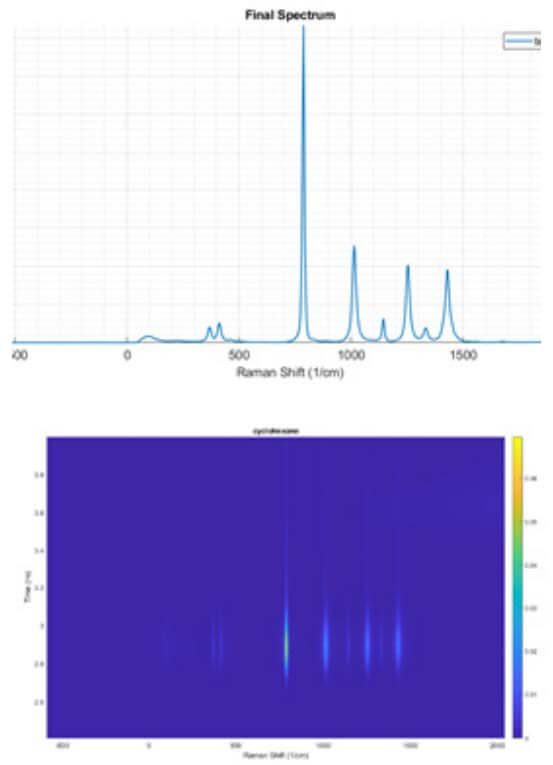

図2. Ampliconyx 532 nmレーザーによるシクロヘキサン分子のラマンシフト測定。

超短パルスシードレーザー

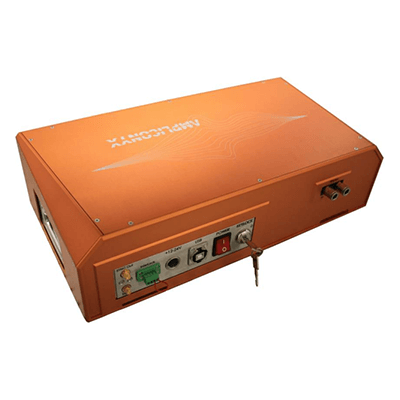

AMPX-PW-LP-IR

AMPX-PW-LP-IR-1030/1040/1064 Pulsed Seed Laser

主な特長

  • 波長1030、1040または1064 nm
  • 最大150 mWの高出力
  • ~ パルス幅20 psまたは50 ps
  • シングルモードビーム品質
  • 直線偏光
  • 狭い線幅
  • USB経由でコンピュータ制御可能

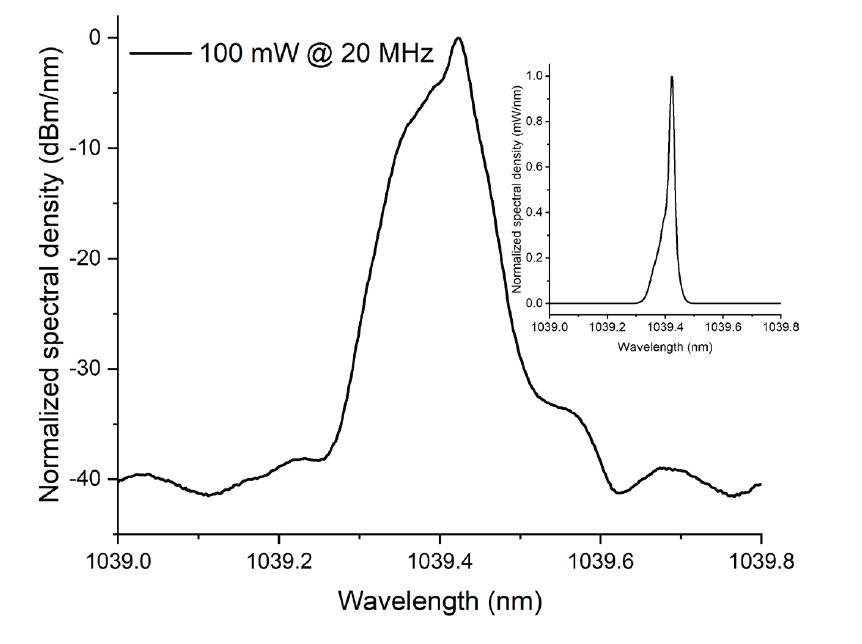

レーザー発光スペクトル例@20 MHz

レーザー発光スペクトル例@20 MHz

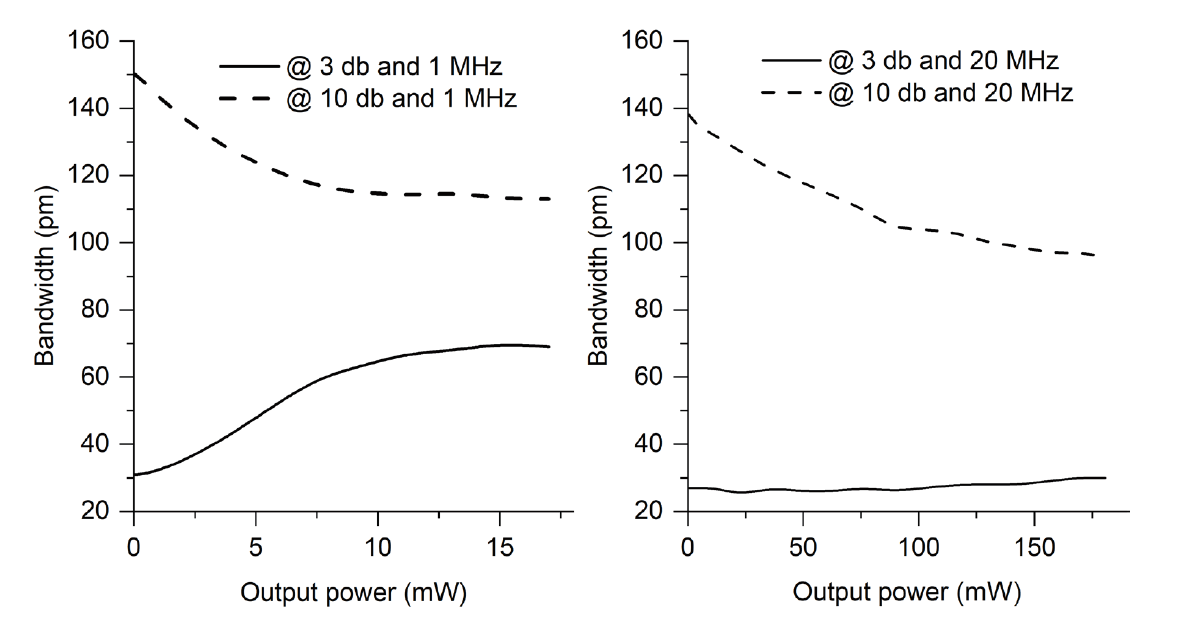

1 MHz(左)と20 MHz(右)のレーザー発光線のスペクトル幅依存性(中心波長1040 nmのレーザー)。

1 MHz(左)と20 MHz(右)のレーザー発光線のスペクトル幅依存性(中心波長1040 nmのレーザー)。

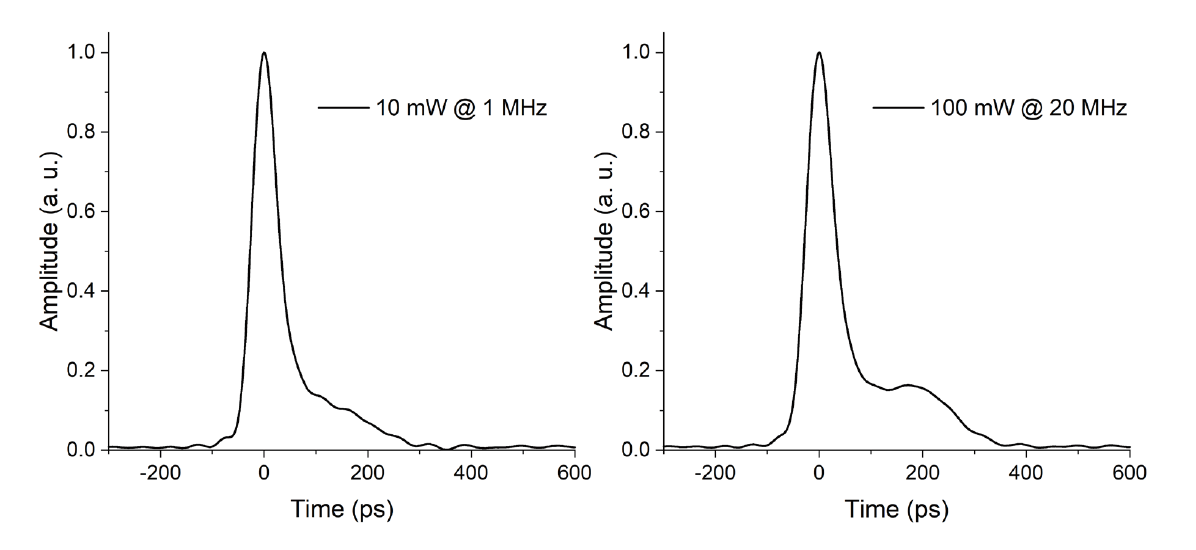

1 MHz(左)と20 MHz(右)のパルス形状の例(中心波長が1040 nmのレーザー)。

1 MHz(左)と20 MHz(右)のパルス形状の例(中心波長が1040 nmのレーザー)。
