Altechna – 金属コーティング工学系 Metallic Coated Optics

金属コーティングされた光学系は、フォトニクス市場で使用される最も基本的なタイプのミラーの1つです。非常に広い反射率範囲と低い色分散により、多くのアプリケーションに最適なソリューションを提供します。

金属でコーティングされたミラーの反射率レベルは、非常に広いスペクトル範囲全体でほとんど変化しません。金属被覆ミラーは、偏光に対する反射率依存性が低い。

さらに、金属コーティングされたミラーは、誘電体コーティングされた光学部品が必要な超広帯域幅に到達するのに苦労する超短パルスアプリケーションに最適です。
その上、金属ミラーは弱い色分散を示し、超高速アプリケーションを検討する際にさらに関連性が高くなります。ただし、高いLIDTと反射率レベルを必要とするアプリケーションでは、誘電体光学系を検討する必要があります。
当製品のアルミニウム、銀、および金でコーティングされた光学部品には、さまざまな形状と形態があります。

• カスタム設計部品（CNC機械加工が利用可能）
• プリズム（各種）
• 放物線状の軸外ミラー（カスタムの軸外角度が可能）
• シリンドリカルミラー（要件に応じた寸法）
• 球面鏡と平面鏡（Ø5-Ø200 mm）

金のコーティングは赤外線領域で優れた反射率を提供し、銀は可視および近赤外線領域で最高の反射率を示します。
アルミニウムは紫外線領域で最高の反射率を持っているため、アプリケーションがUVおよびVIS範囲をカバーする場合に主に選択されます。
上記のコーティングはすべて、保護層の有無にかかわらず適用できます。
誘電体のSiO 2保護層は、スクラッチ感受性金属層が損傷されておらず、酸化から保護されることを保証します。
保護層を使用して、目的の範囲または特定の偏光で反射率を最適化することもできます。
たとえば、UV強化アルミニウムミラーには、UVでの反射率を最大化するための保護層があります。

仕様

波長範囲	190 〜 10000 nm
寸法範囲 L × H	5 〜 200 mm
形状	円形、長方形
表面品質, S-D	20-10、40-20
表面平坦度, P-V	<λ / 8 @ 632.8 nm (*)
焦点距離の許容範囲	±3％ (**)

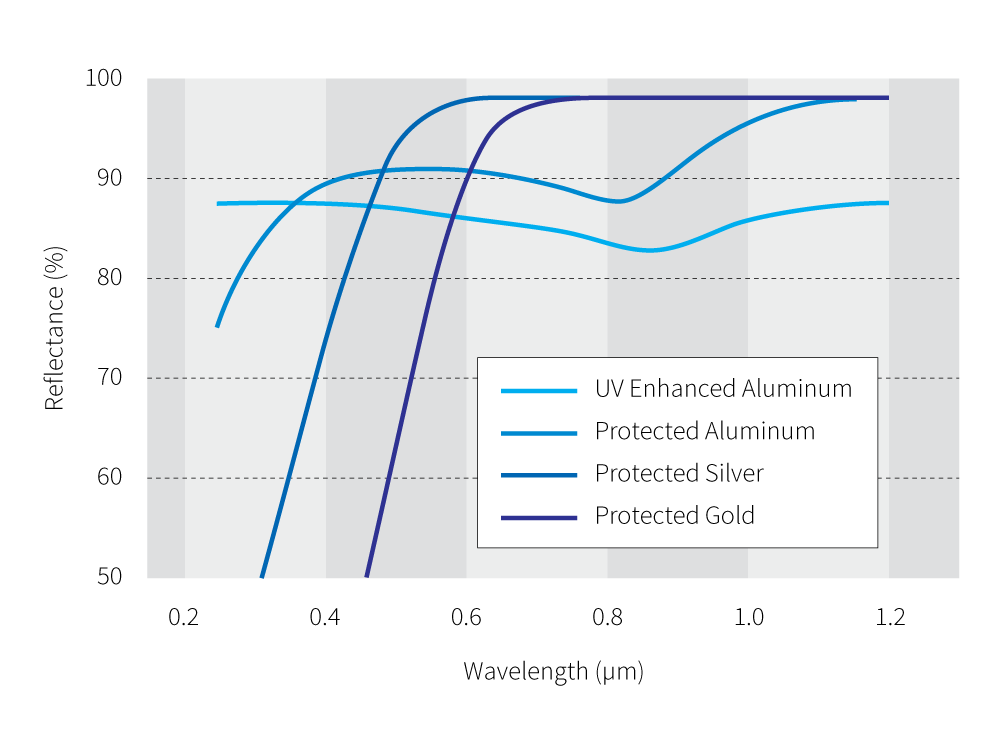

反射率	グラフ画像参照

(*) 要素のサイズによって異なります
(**) 円筒形、軸外、球面ミラー
