誘導体コーティング光学部品
Dielectric Coated Optics

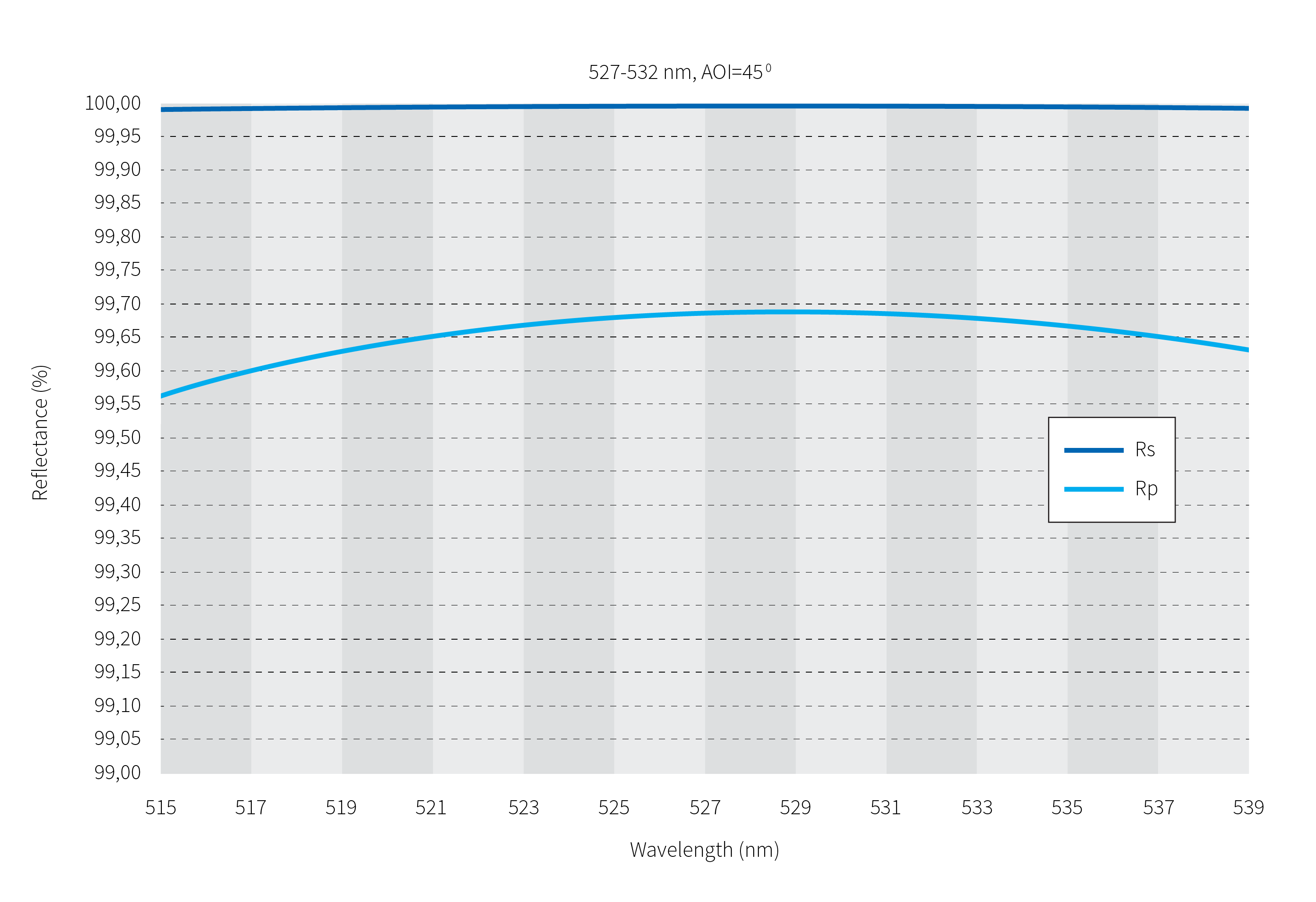

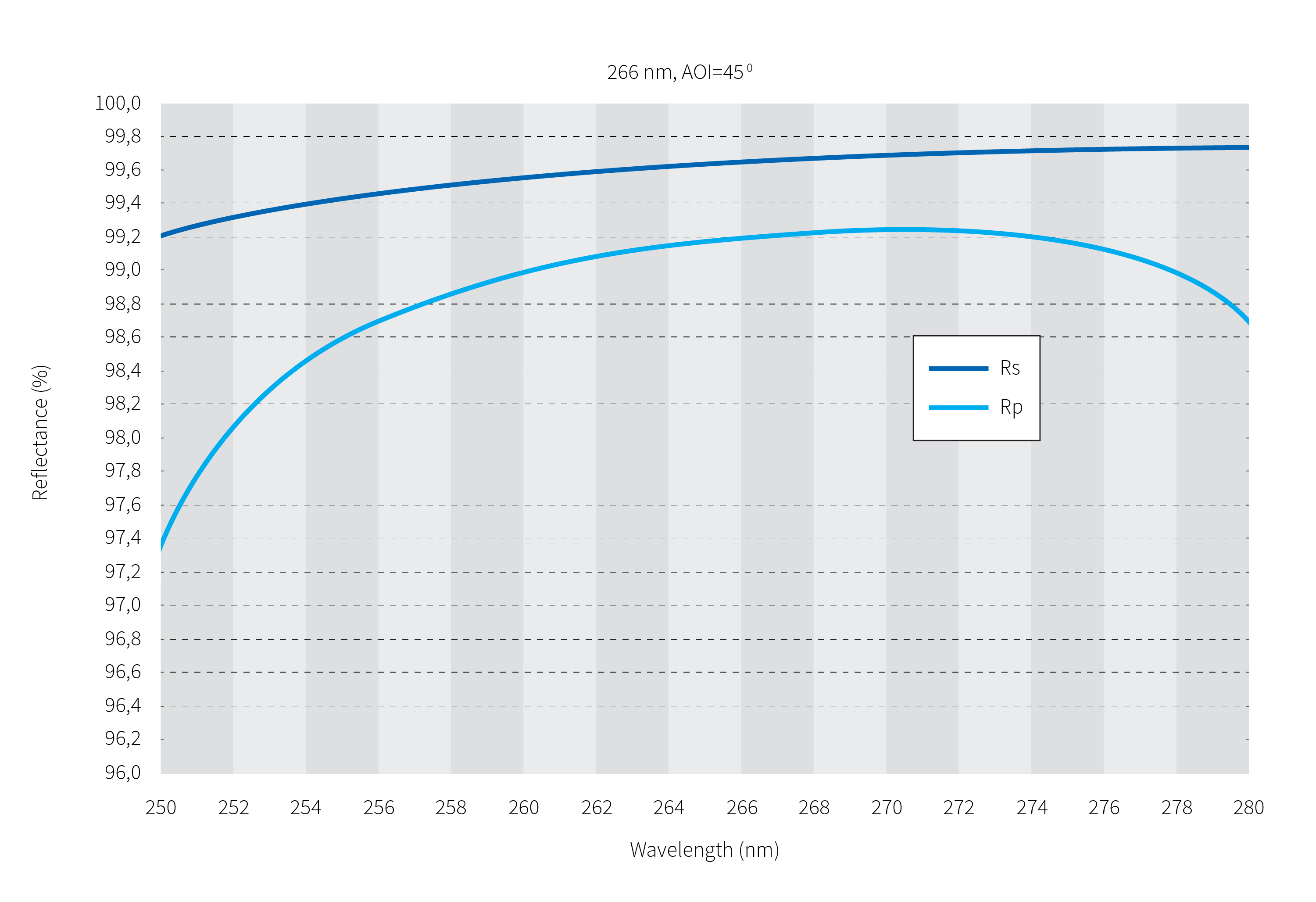

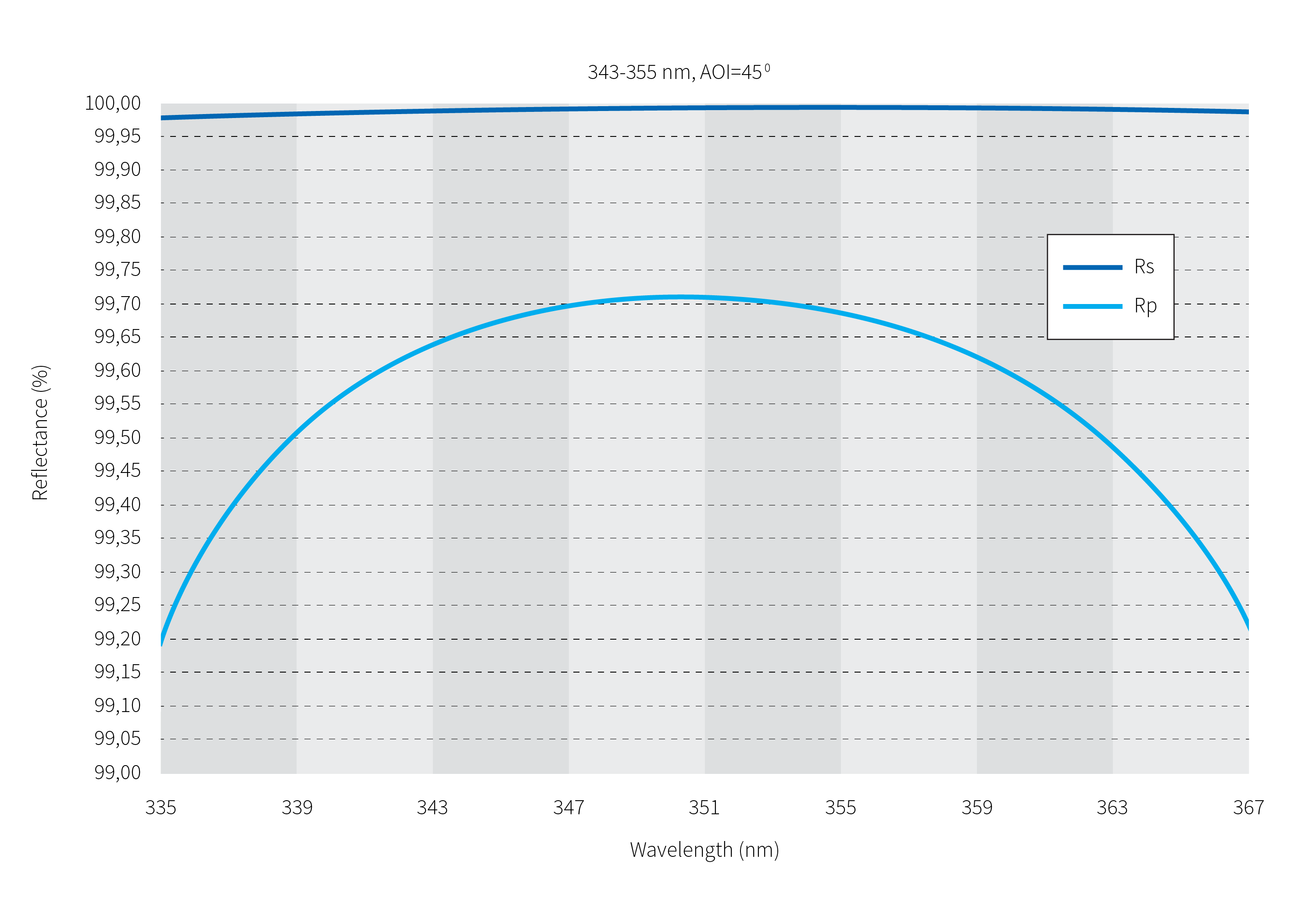

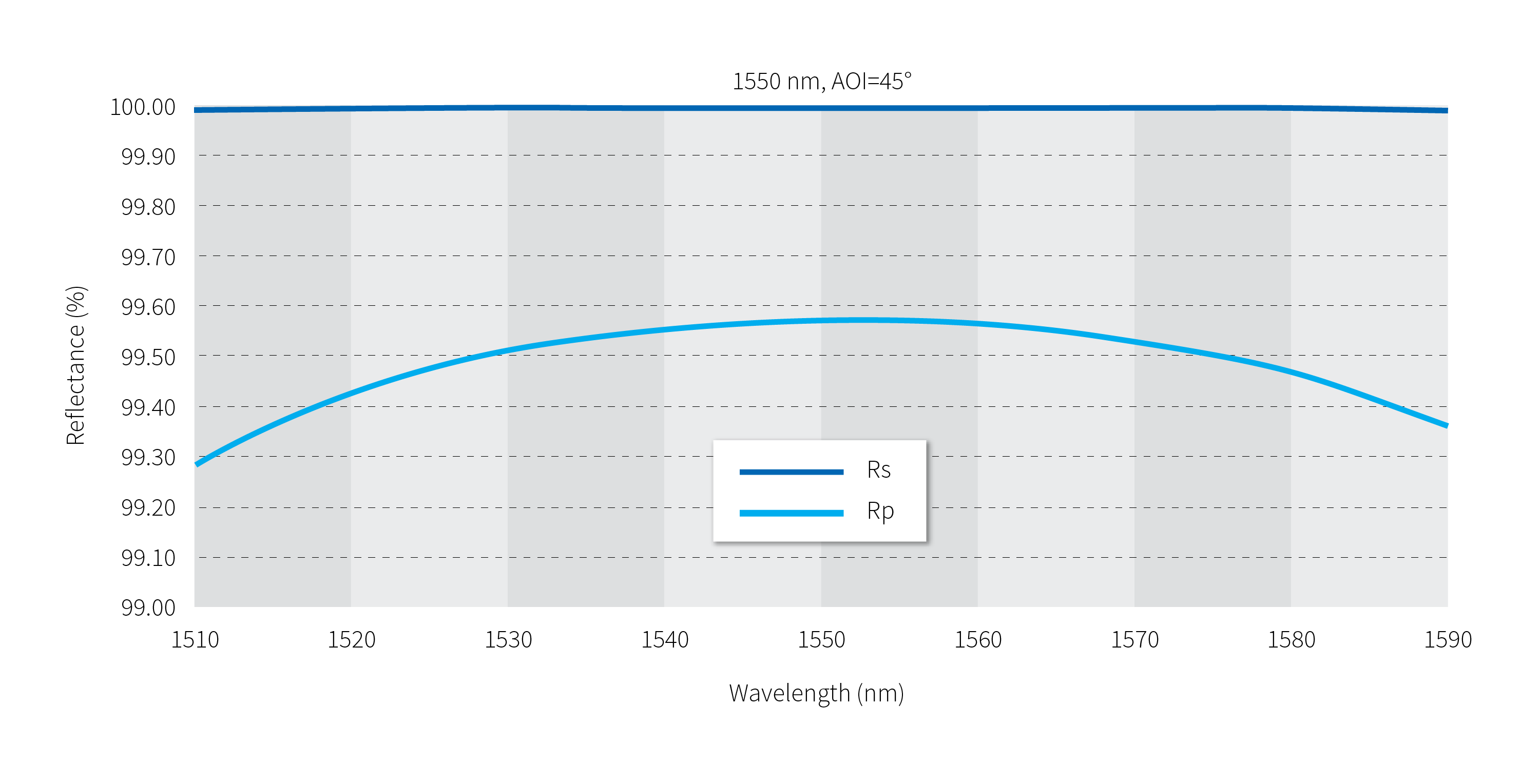

HRレーザーラインミラー
HR Laser Line Mirrors
HRレーザーラインミラーは、特定の波長と入射角（AOI）で最適化された反射率を提供します。
誘電体HRコーティングは、金属ミラーよりも高い反射率値を提供するため、高性能レーザーシステムに最適です。
HRレーザーラインミラーは、特定の波長、入射角、偏光に合わせて最適化できます。
仕様
| 波長範囲 | 250 〜 3000 nm |
|---|---|
| 寸法範囲 L × H | 5 〜 200 mm |
| 形状 | 円形、長方形、楕円形 |
| 表面品質, S-D | 10 – 5 (*) |
| 表面平坦度, P-V | <λ /10 @ 632.8 nm (*) |
| 反射率 | > 99.8％ |
| LIDT | > 20J /cm²@ 1064 nm、10 ns、10 Hz (**) |
(*) 要素のサイズによって異なります
(**) より高い値が可能

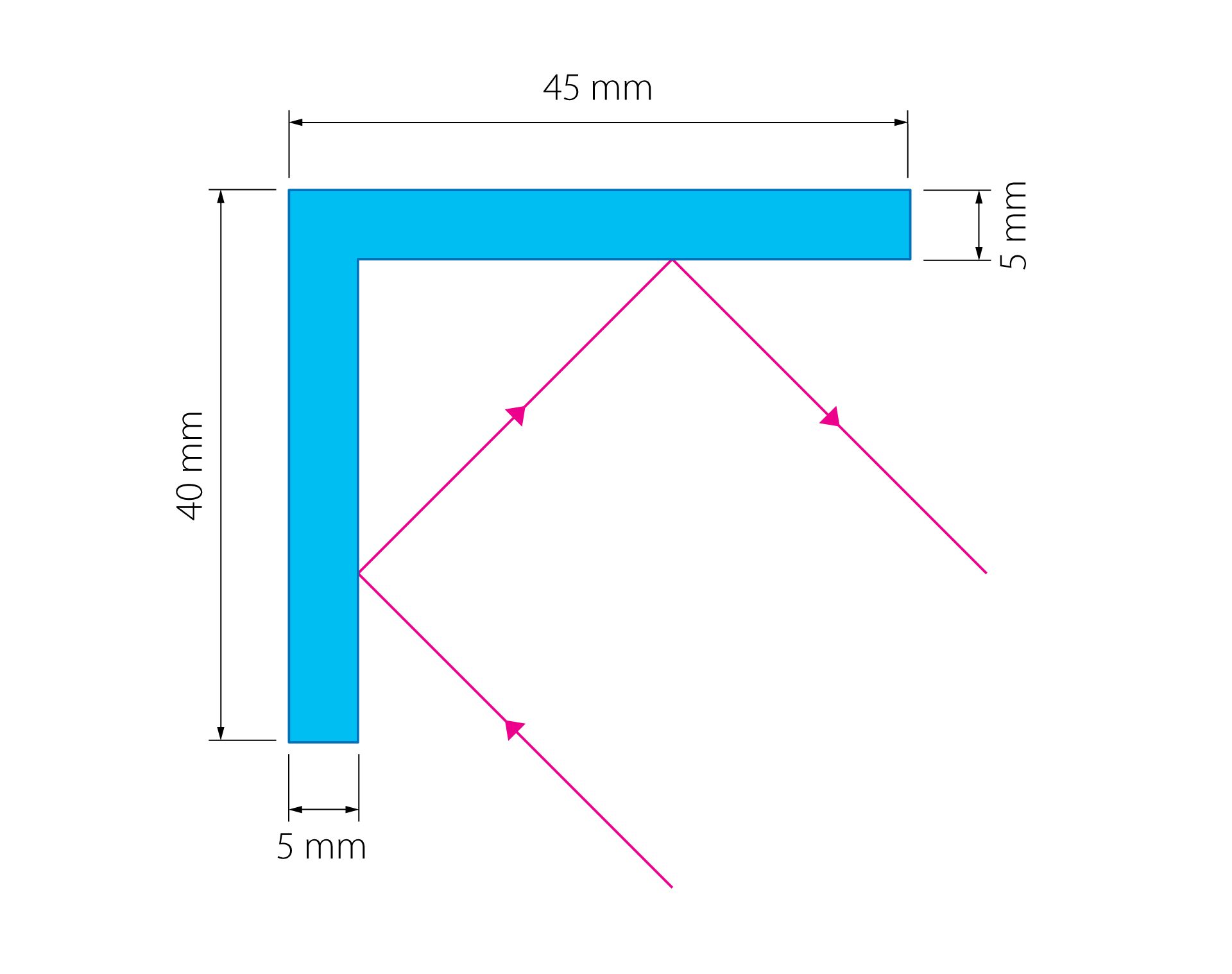

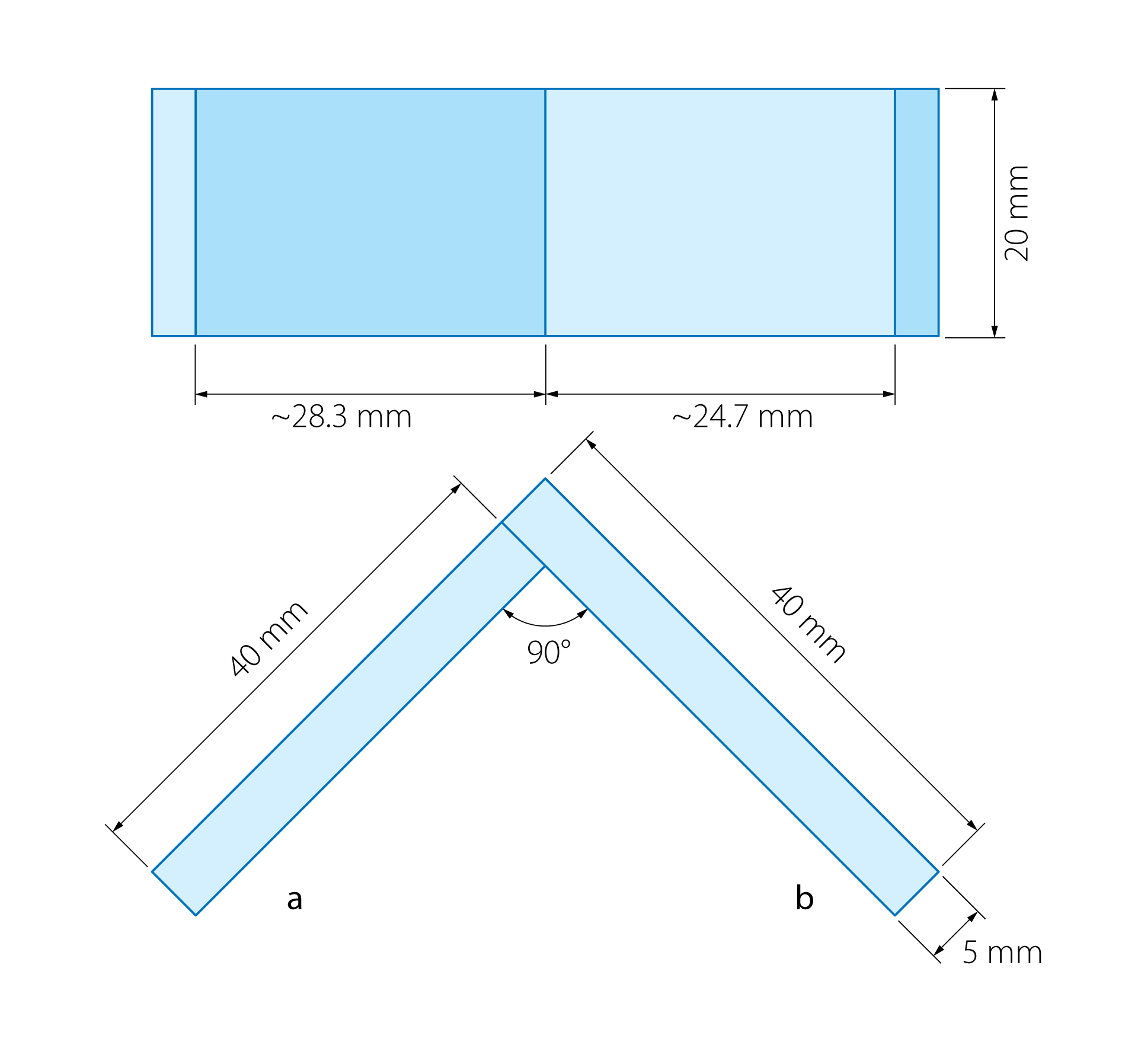

HR直角再帰反射器（RR）
HR Right Angle Retroreflectors
HR直角再帰反射器（RR）の主な用途は、超短パルス後方反射です。プリズムまたはコーナーキューブ再帰反射器はかなりのグループ遅延分散を導入しますが、HR直角再帰反射器はGDDコーティングを制御します。
誘電体および金属コーティングは、HR直角再帰反射器に接着されたフラットミラーに適用できます。カスタム設計は、低損失再帰反射器、広帯域低GDD再帰反射器、広受容角再帰反射器、さらには波長分離器として機能する再帰反射器などの製品を作成する機会を提供します。
仕様
| 波長範囲 | 190 〜 3000 nm |
|---|---|
| 寸法 L × H | 10×10 – 100×100 mm |
| 表面品質, S-D | 20-10; 40-20 (*) |
| 表面平坦度, P-V | <λ / 10 @ 632.8 nm (*) |
| 直角公差 | ±30秒角 |
| 反射率 | > 99.8％ |
| LIDT | > 20J /cm²@ 1064 nm、10 ns、10 Hz |
(*) 素材とサイズによって異なります

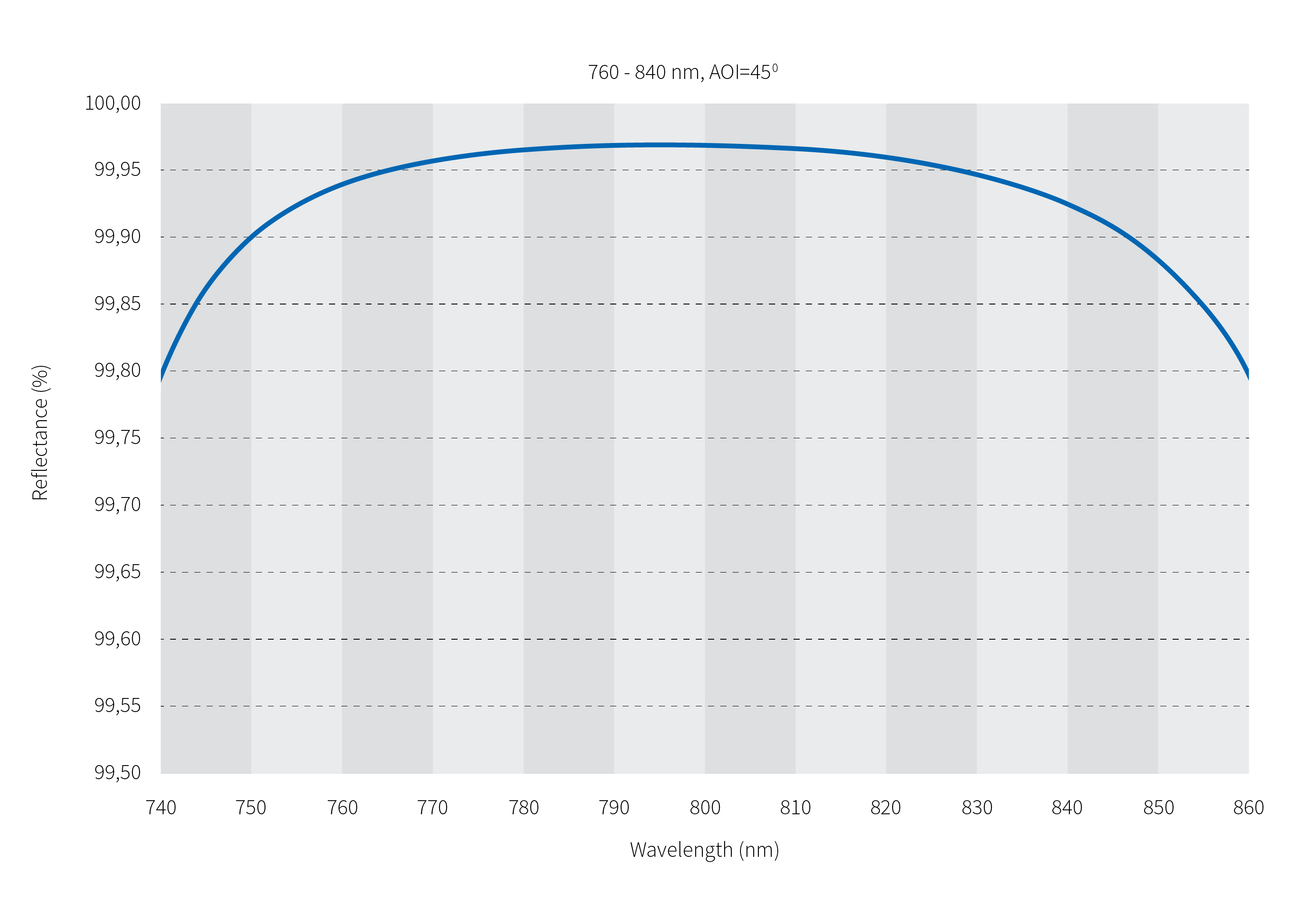

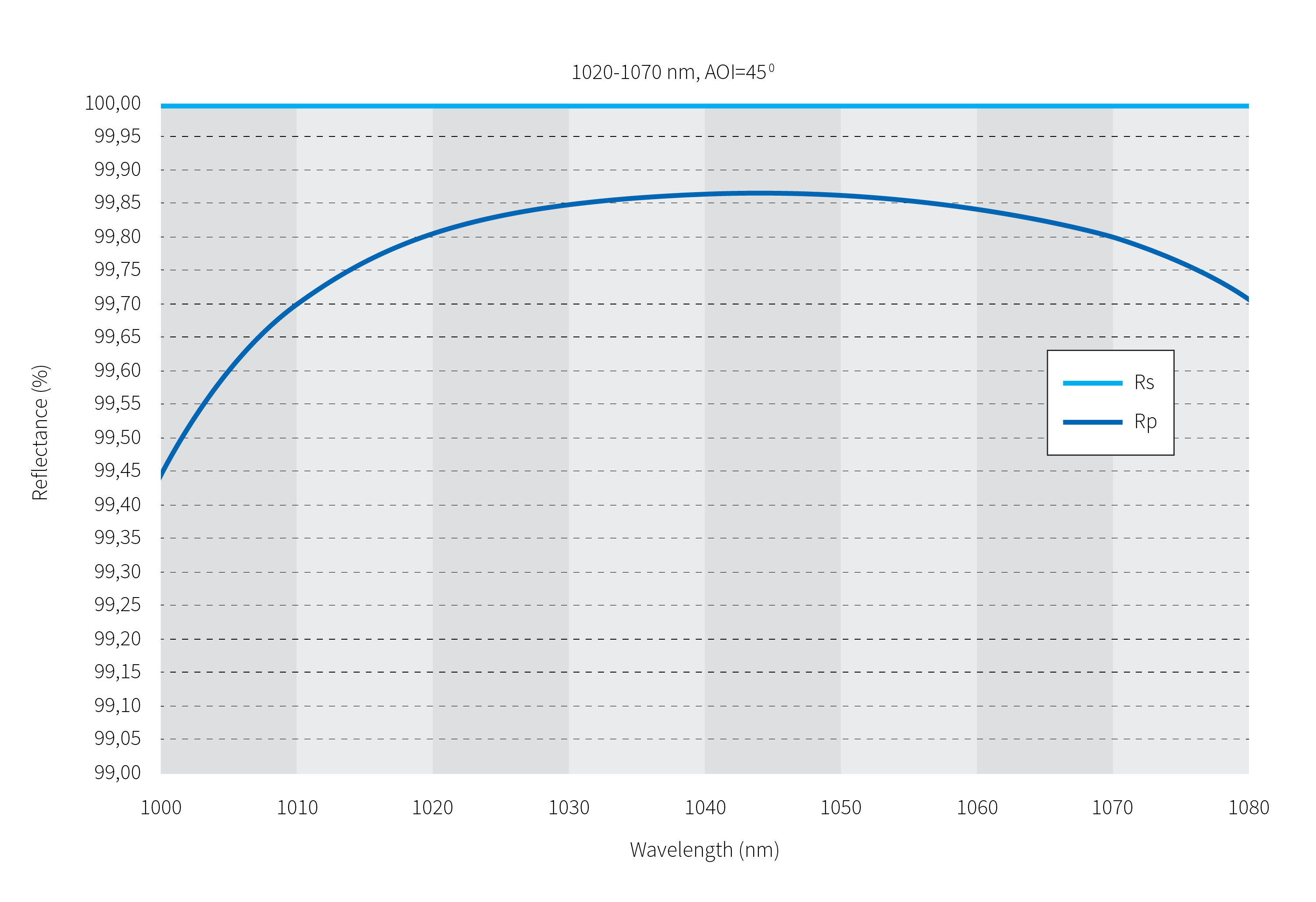

低損失HRミラー
Low Loss HR Mirrors
特定の波長範囲と入射角（AOI）で最大の反射を提供します。広角（AOI0-50°）ミラーもご利用いただけます。
イオンビームスパッタリング（IBS）コーティングは、非常に高品質の仕様に到達する可能性があるという点で、他のコーティング技術とは異なります。
IBS薄膜は、蒸着膜に比べて密度と耐久性が高いため、熱、湿度、圧力などの環境条件に耐えることができ、誘電体層での散乱を最小限に抑えることができます。
特徴
- 環境条件に耐性
- 広角（AOI：0-50°）ミラーが利用可能です
- 大量生産能力：単一バッチあたり500個を超えるØ25.4 mm基板
- 99.9％を超える反射率
- 典型的な表面平坦度、PV：<λ /8 @ 632.8 nm
- 最大17J /cm²@ 1064 nm、10 ns、10 Hzのレーザー損傷しきい値
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形、楕円形 |
| クリアアパーチャ | > 90％ (*) |
| 表面品質, S-D | 10-5 (**) |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm (**) |
| 反射率 | >99.98％, >99.95％ |
| LIDT | > 17J /cm²@ 1064 nm、10 ns、10 Hz |
(*) リクエストに応じて100％CAを利用可能
(**) 要素のサイズによって異なります

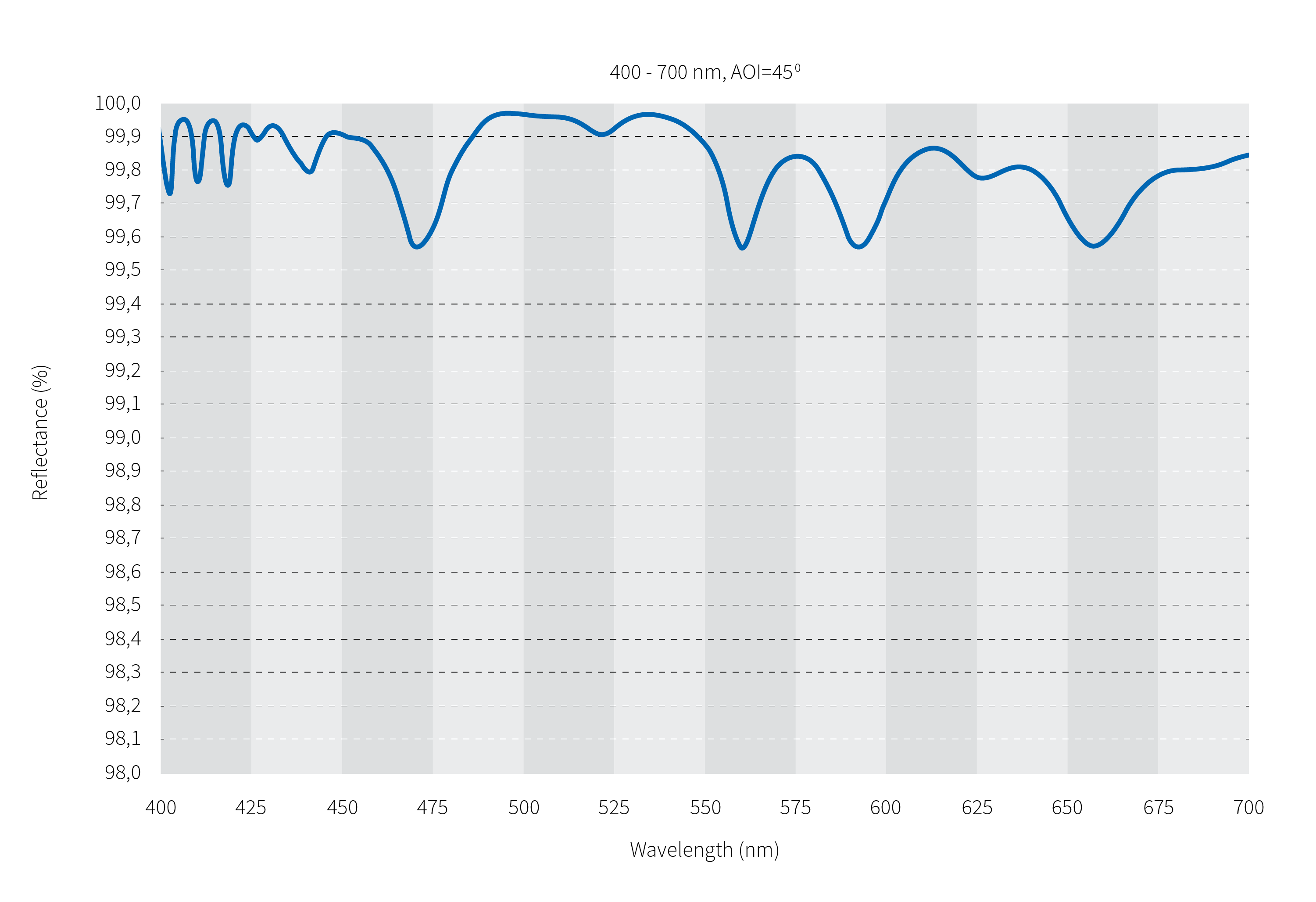

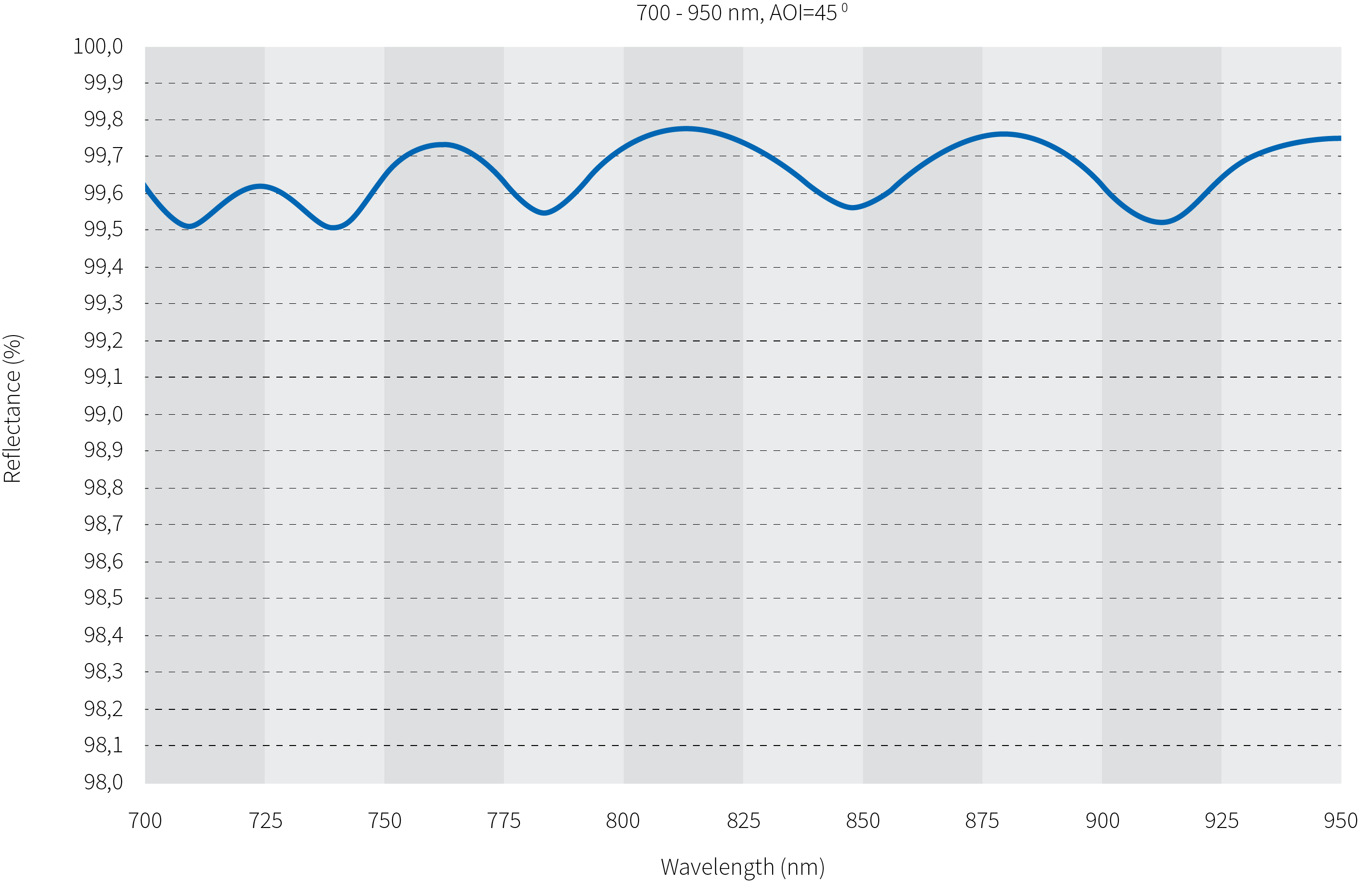

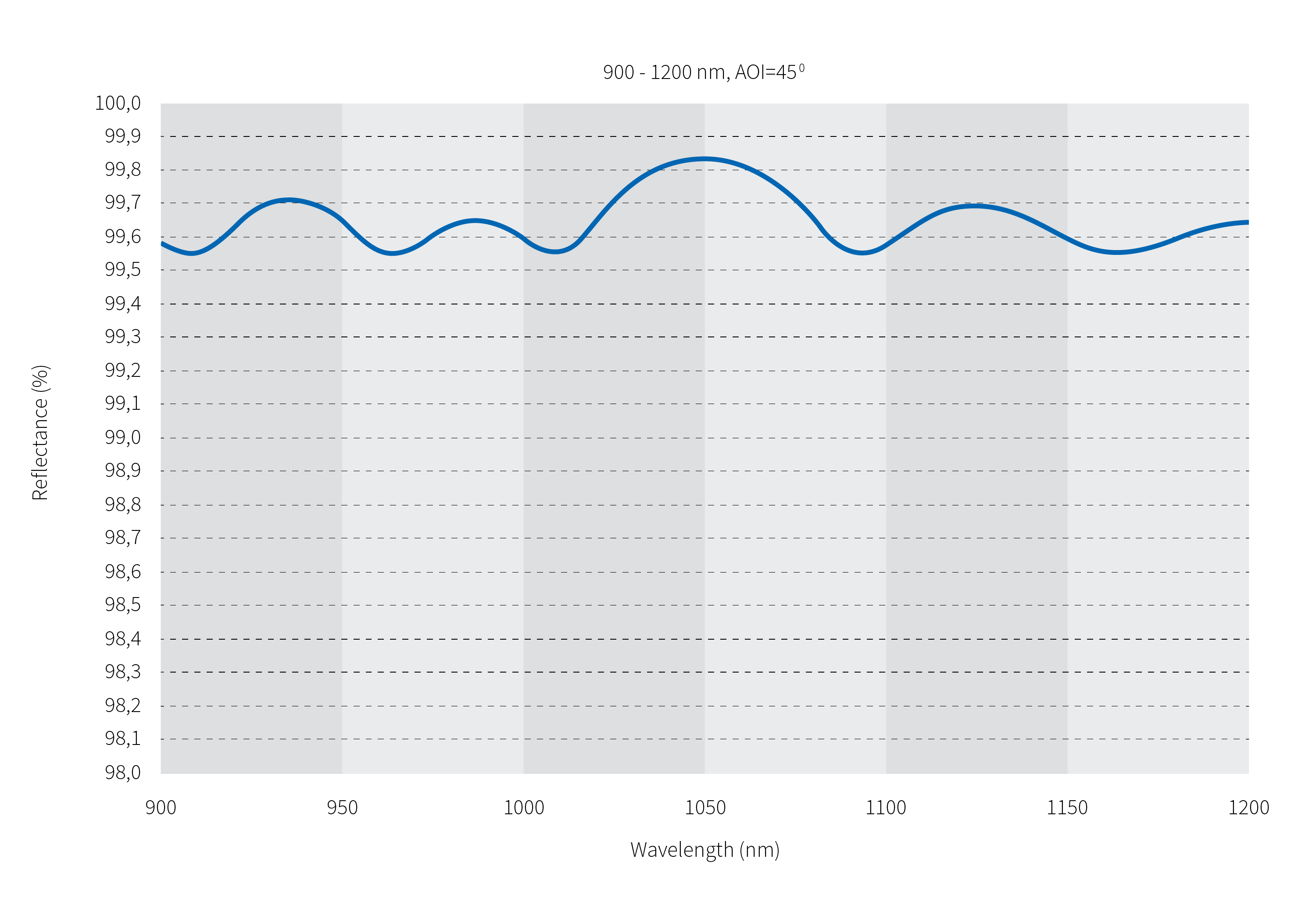

HRブロードバンドミラー（BBHR）
HR Broadband Mirrors
HRブロードバンドミラー（BBHR）は、特定の波長範囲と入射角（AOI）、またはAOIの範囲で最適化された反射率を提供します。広帯域ミラーは、広いスペクトル範囲を提供するレーザーシステムに最適なソリューションです。これらのミラーは、広範囲の波長で0°または45°の光の99％以上を反射するように最適化されています。これらは、Ti：SapphireやOPAベースのレーザーなどの広帯域光源で使用されます。
超広帯域誘電体ミラー（UBBHR）は、350〜1100 nmの全範囲で高い反射率を示し、広範囲の入射角（0°〜50°）で高い平均反射率を示します。これらの機能により、超広帯域誘電体ミラーは、3つ以上の従来のレーザーラインミラー、特にNd：YAGとその高調波用に設計されたものに取って代わるのに適しています。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 20-10 (*) |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm (*) |
| 反射率 | > 99％ |
| LIDT | > 1J /cm²@ 1064 nm、10 ns、10 Hz (**) |
(*) サイズによって異なります
(**) より高い値が可能
HRレーザーラインミラー
Dual Laser Line Reflecting Mirrors
HRレーザーラインミラーは、特定の波長と入射角（AOI）で最適化された反射率を提供します。
誘電体HRコーティングは、金属ミラーよりも高い反射率値を提供するため、高性能レーザーシステムに最適です。
レーザーラインミラーは特定の波長、入射角、偏光に合わせて最適化できます。
HRレーザーラインミラーは、Nd：YAGおよびNd：YVO4レーザーの基本波長とその高調波に広く使用されています。

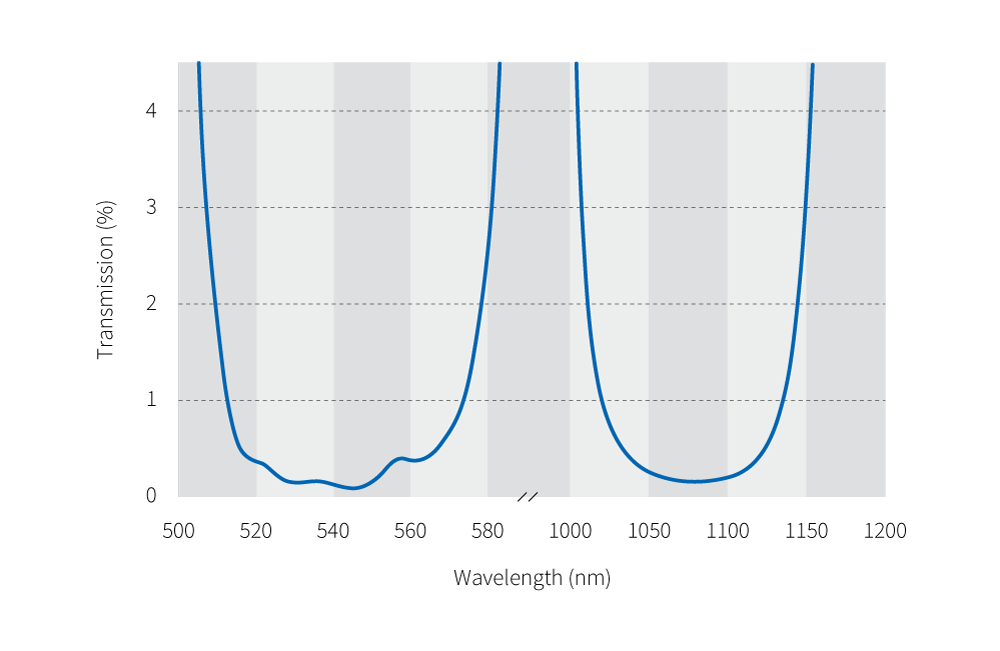

デュアルレーザーライン反射ミラー（DHR）は、2つの望ましい波長に対して高い反射率値を持っています。そのため、2つの高調波が使用されるレーザーシステムに最適です。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | Ø5 – 200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 20-10 |
| 表面平坦度, P-V | < λ / 10 @ 632.8 nm (*) |
| 反射率 | > 99.8％ |
| LIDT | > 10J /cm²@ 1064 nm、10 ns、10 Hz |
(*) サイズによって異なります

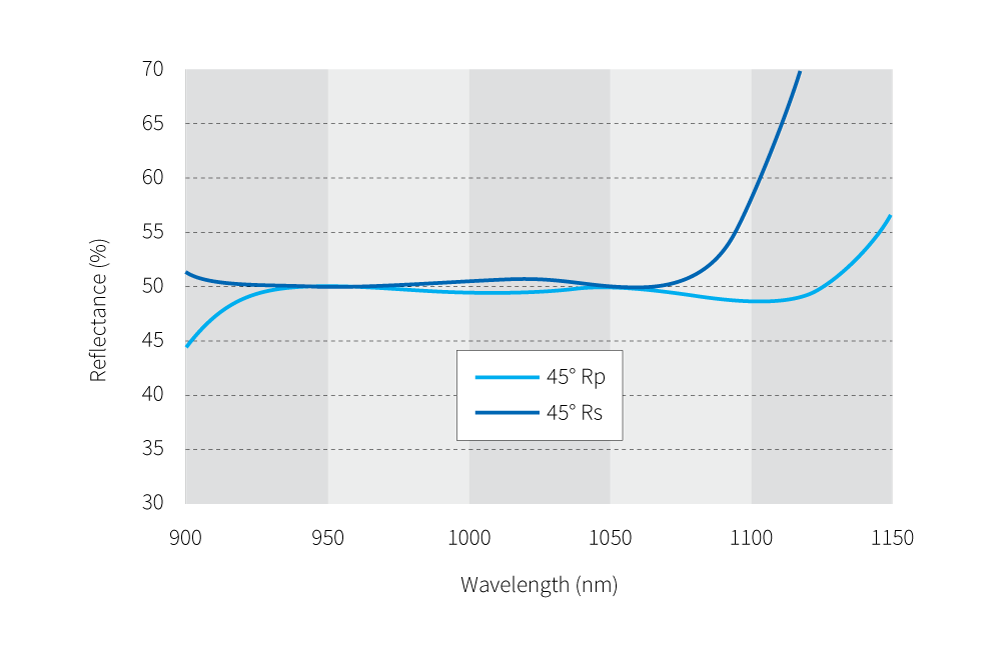

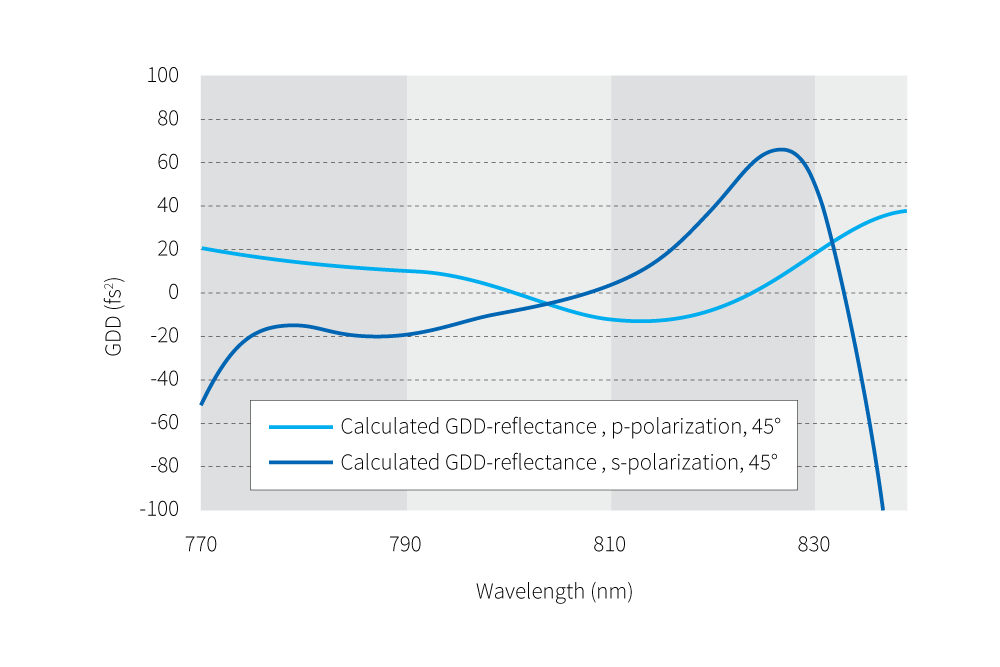

非偏光プレートビームスプリッター
Non-polarizing Plate Beamsplitters
本非偏光プレートビームスプリッターは、高出力で偏光に敏感なアプリケーションに最適です。
これらの製品は、非偏光ビームスプリッターキューブ（NPBC）の代替品です。このような立方体は通常、取り扱いが便利なために選択されますが、ハイブリッド金属/誘電体コーティングでの吸収は、NPBCが約10％の電力損失と約0.3J /cm²の低いLIDTを示すことを意味します。
1025〜1095 nmで設計されたビームスプリッターは、Yb：KGW、Yb：YAG、Nd：YAG、Yb：Glass、Nd：Glassレーザーで使用できます。さらに、GDD補償誘電体コーティングは、選択した波長で利用できます。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜180 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 20-10 |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm |
| 分極の分離, Rs-Rp | <5% |
| S2のARコーティング | Rsp <0.75％ |
| LIDT | > 1J /cm²@ 1064 nm、10 ns、10 Hz |

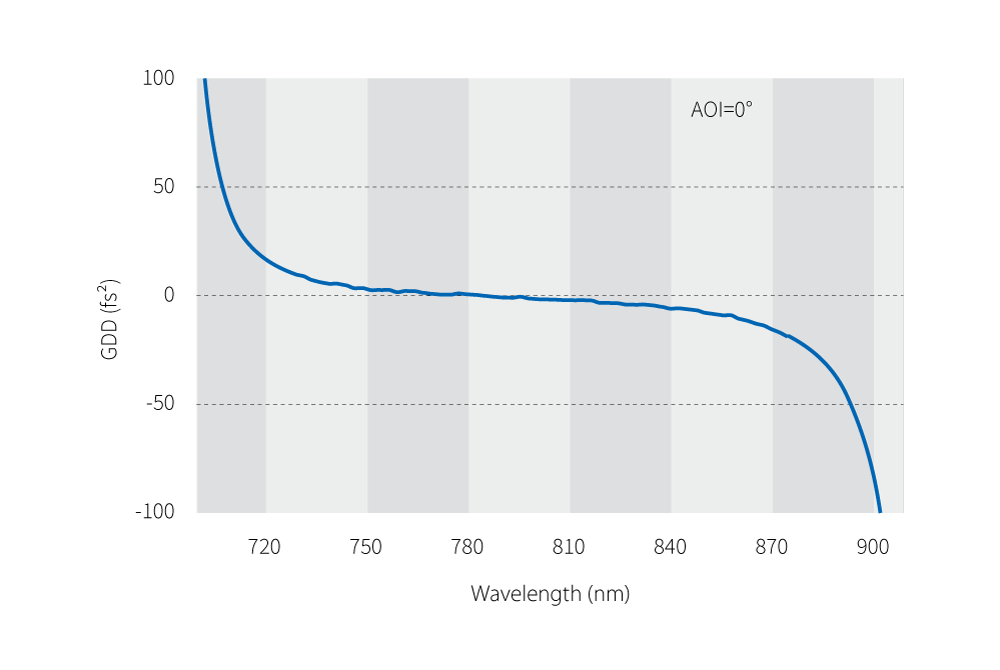

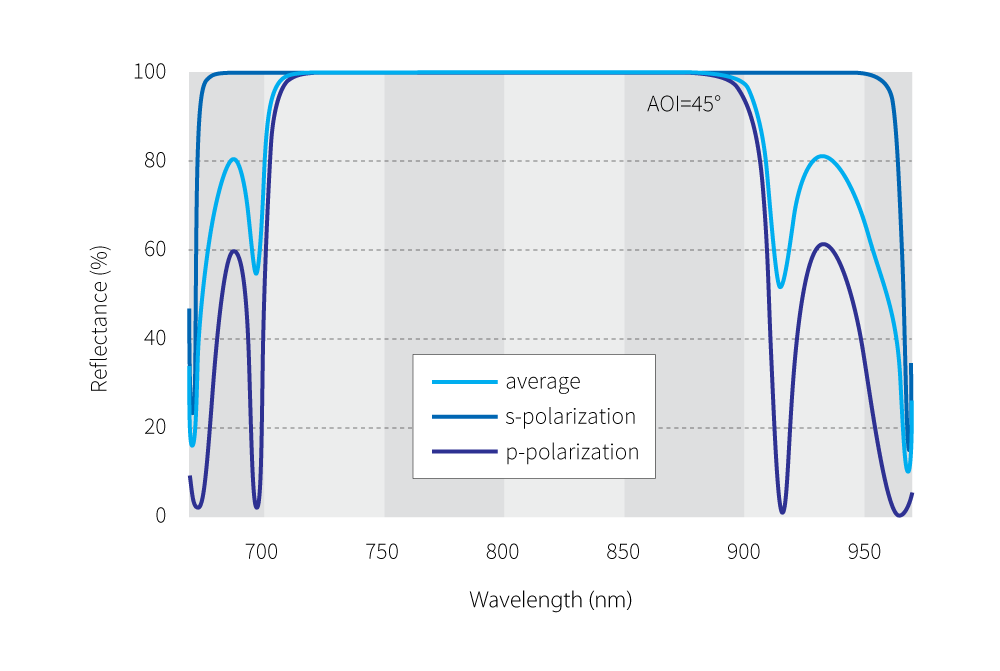

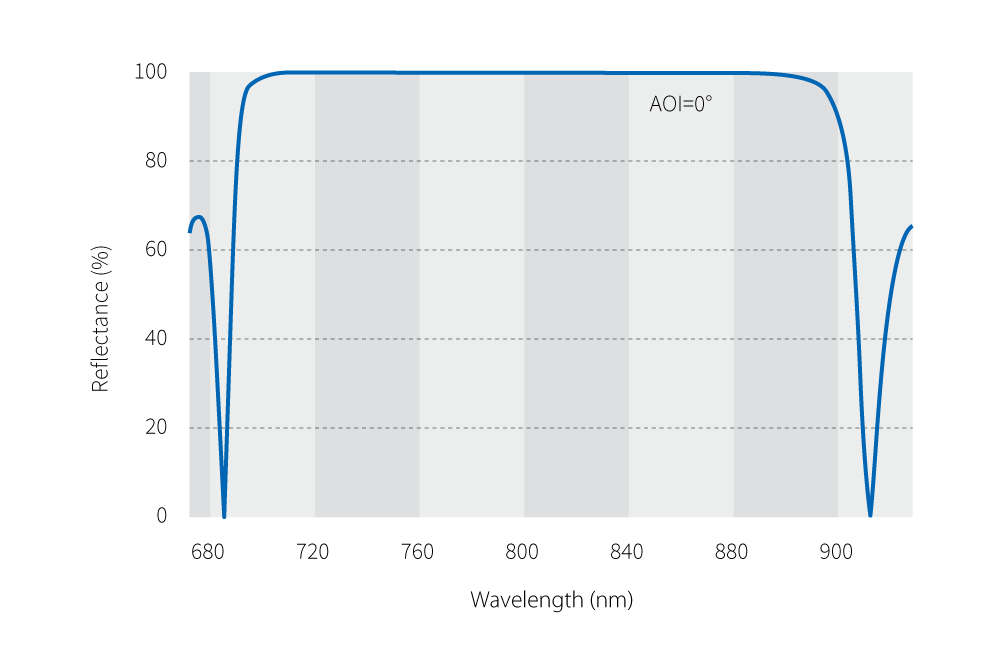

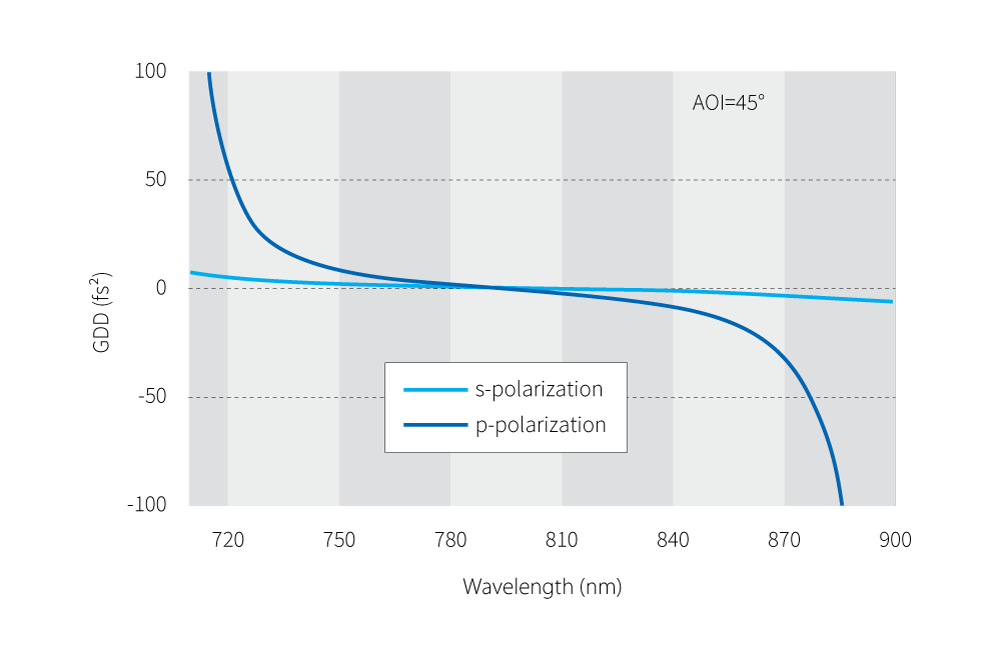

低GDD超高速ミラー
Low GDD Ultrafast Mirrors
フェムト秒アプリケーションでは、一時的なパルス広がり効果が望ましくない場合にミラーが必要です。
金属ミラーは効果的ですが、より高いLIDTとより優れた反射率が必要な場合は、低GDD超高速ミラーの方が適しています。
これらは、特定の波長と迎え角（AOI）用に設計されています。
これらは、Ti：サファイア、Yb：YAG、YB：KGW、Er：ファイバーレーザーの基本波長、およびそれらの高調波に外部ビーム操作を提供するアプリケーションでよく使用されます。
高いLIDT、高い反射率、低いグループ遅延分散（GDD）値を実現するために、社内でミラーを設計および製造しています。
各コーティングバッチは、反射率とGDD特性を確認するためにテストされます。最大5fs²の分解能で500〜1650 nmの波長範囲のGDD値を測定できます。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 10-5 |
| 表面平坦度, P-V | <λ / 10 @ 632.8 nm (*) |
| s-polの反射GDD | ±10fs² |
| Sp-polの反射GDD | ±20fs² |
| LIDT | > 1J /cm²@ 1030 nm、300 fs、50 kHz |
レーザー出力カプラー
Laser Output Coupler
レーザー出力カプラーは、レーザーキャビティで使用される半透明の誘電体ミラーです。循環キャビティ内光パワーの一部を送信する機能があります。
空間的に一定の反射/透過（R / T）値は、Nd：YAG、Nd：YLF、Ti：サファイアおよびその他のレーザーの安定した共振器の部分反射ミラーの主な特性です。
ポンプパワー、最大出力パワー、レーザー効率などの一部のレーザーキャビティパラメーターは、出力カプラーのR / T値に大きく依存します。
さまざまな形状の出力カプラーがあり、ニーズに応じてカスタマイズできます。凹型の半透明ミラーは共振器内のTEM00空間モードを維持するのに役立ち、くさび型のミラーはフレネル反射を偏向させ、二次パルスの生成と増幅を防ぎます。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 20-10 |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm (*) |
| 入射角 | 0-8° |
| LIDT | > 10J /cm²@ 1064 nm、10 ns、10 Hz |
(*) サイズによって異なります

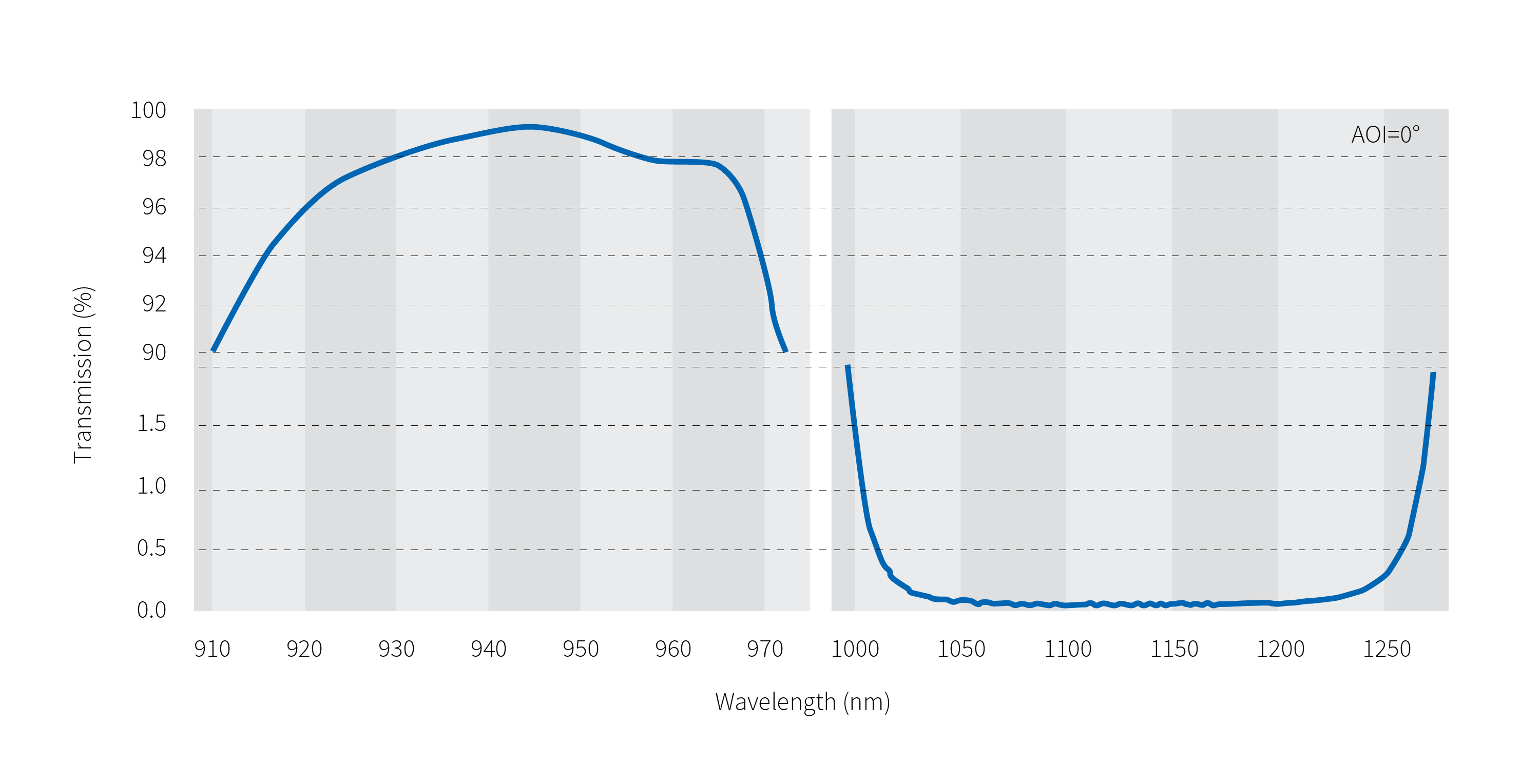

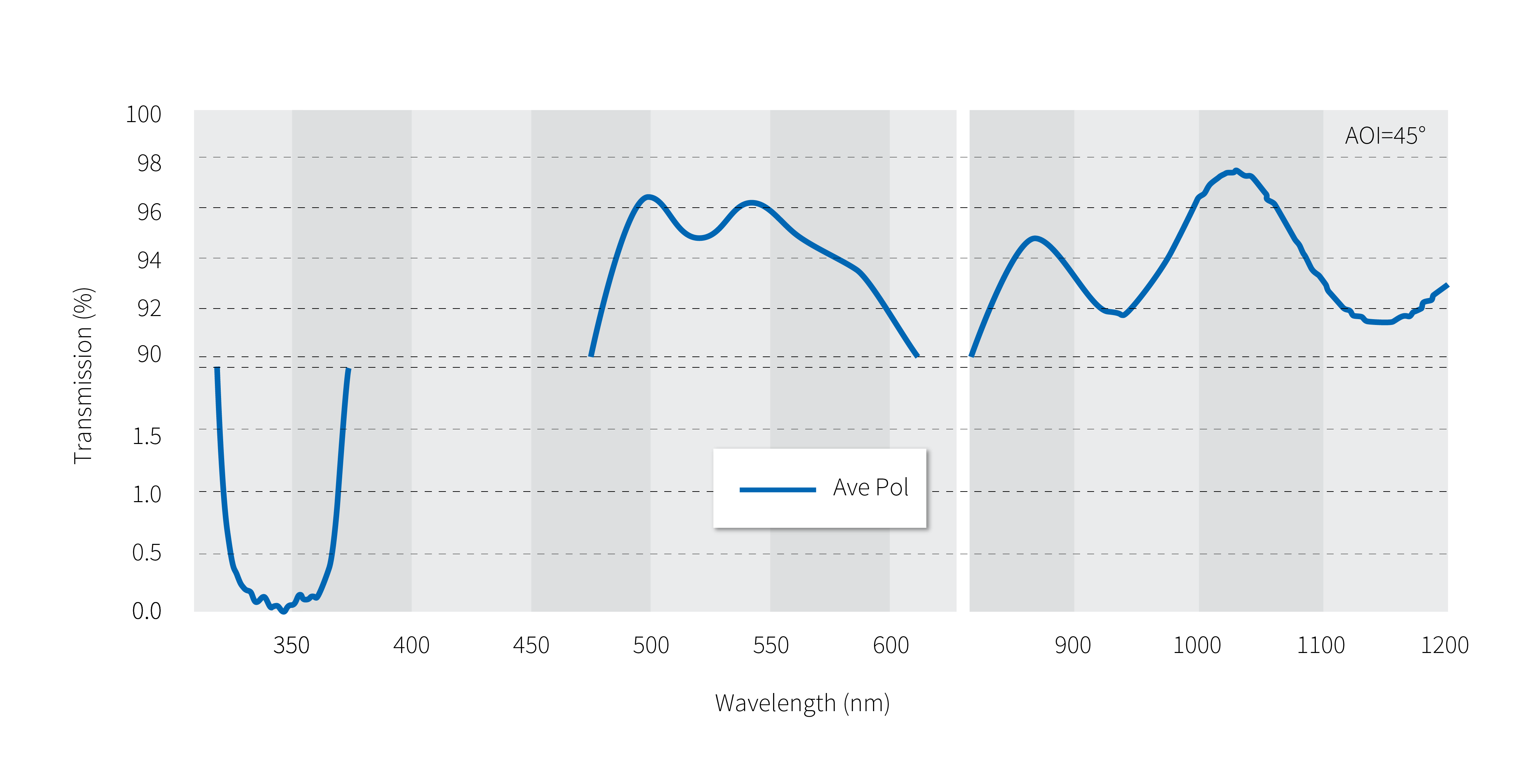

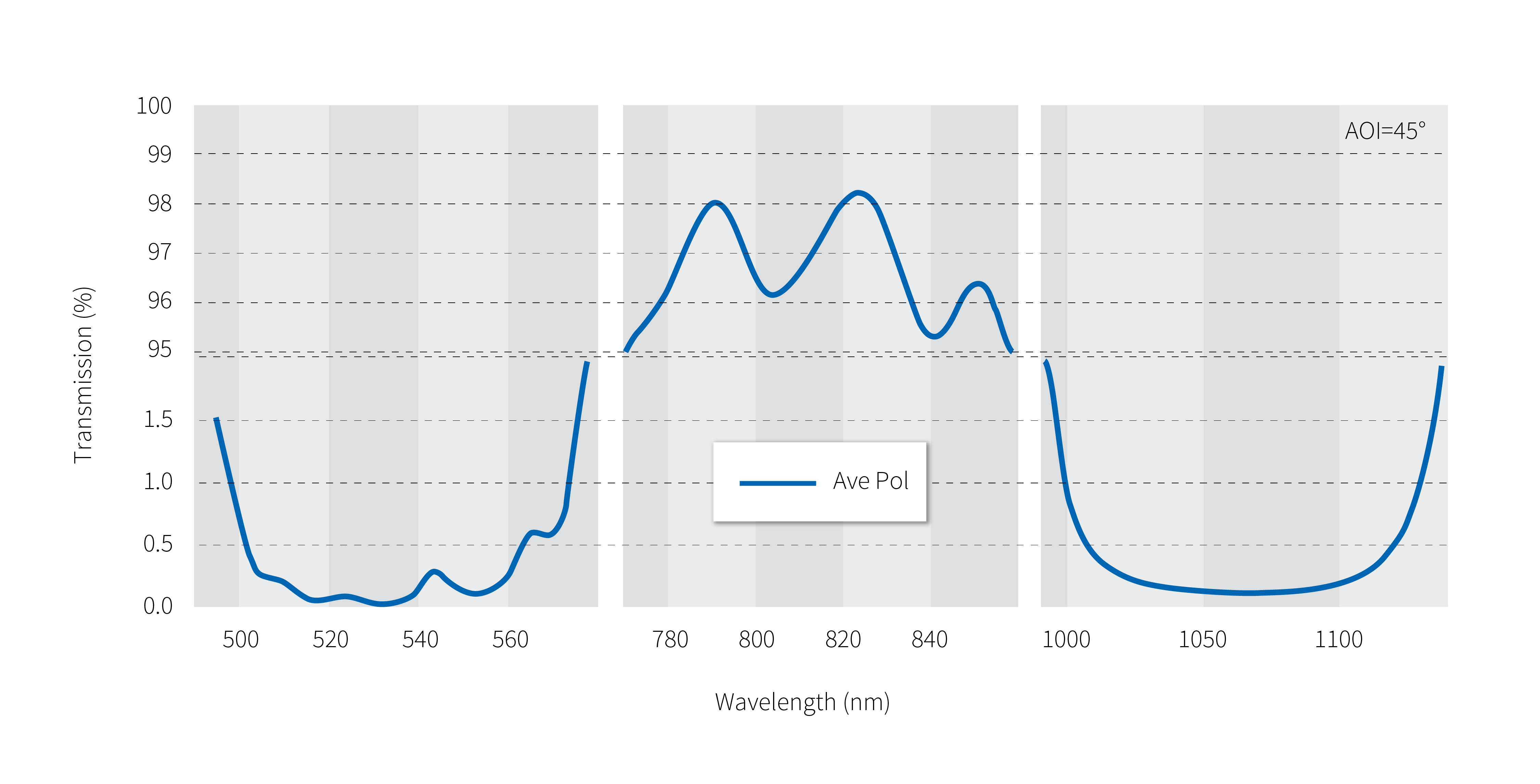

波長分離器
Wavelength Separators
波長分離器は、ダイクロイックミラー、ビームコンバイナー、ハーモニックビームスプリッターなど、さまざまな用途に関連する多くの名前で知られています。この製品は、誘電体薄膜設計を利用して、空間内のスペクトル領域を分離（または結合）するために使用されます。
波長分離器の一般的な用途は、第2高調波からの基本波長の残りをフィルタリングするか、ポンプ波長をミラーの背面から共振器に通すことです。
最も一般的なレーザー波長の標準アイテムを設計していますが、本製品は、波長、サイズ、およびパフォーマンスの点でカスタム設計のセパレーターも提供しています。
波長分離器のほとんどはスパッタリング技術でコーティングされており、高レベルの性能と耐久性を保証しています。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 20-10、10-5 (*) |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm (**) |
| LIDT | > 10J /cm²@ 1064 nm、10 ns、10 Hz (***) |
(*) 材料とサイズによって異なります
(**) コーティングのデザインによって異なります
(***) より高い値が可能です

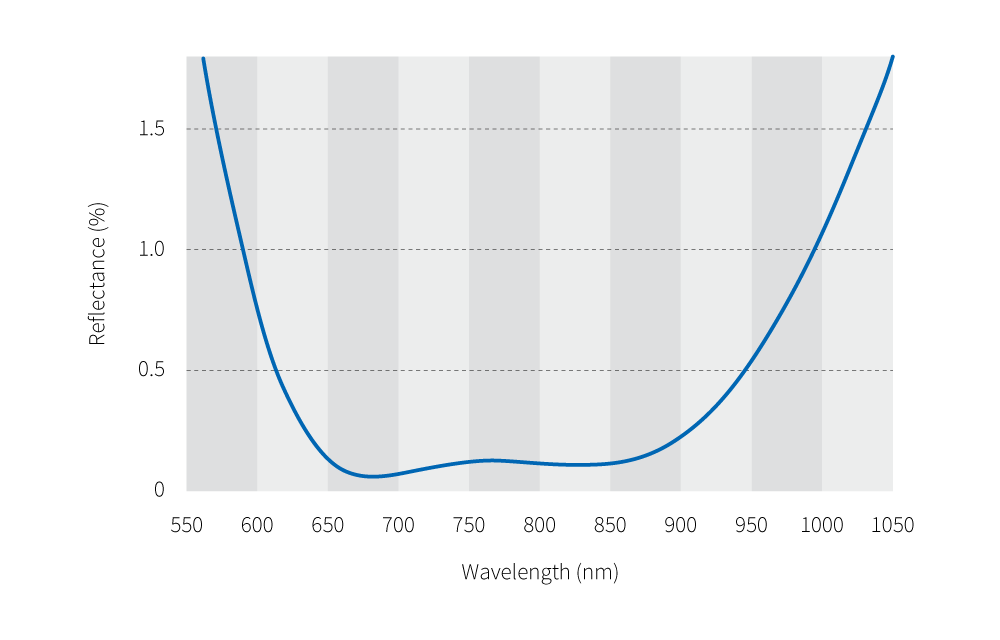

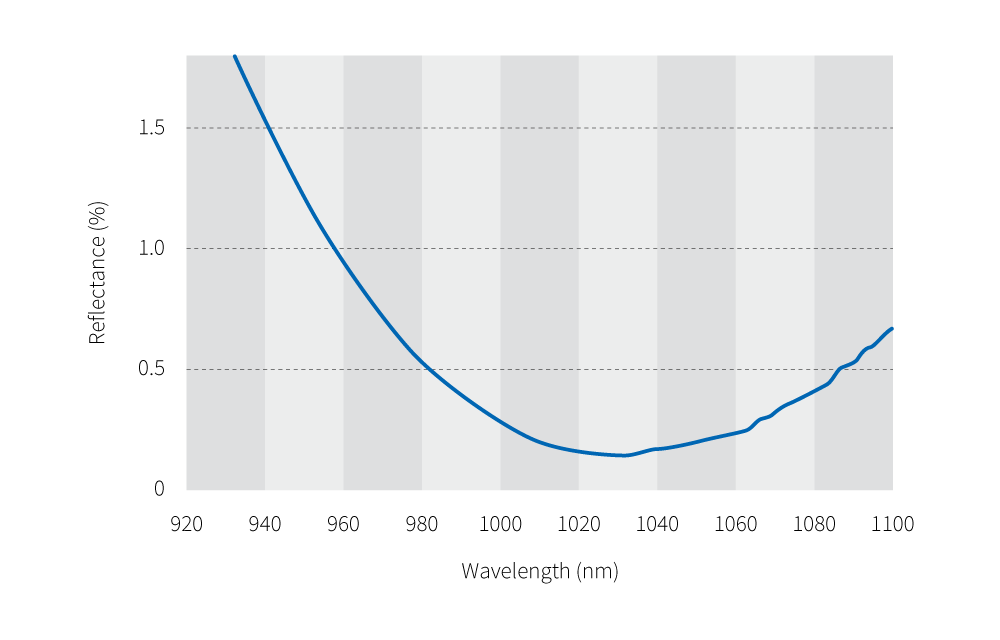

ARコーティングウィンドウ
AR Coated Windows
光がコーティングされていないガラス基板を通過すると、各界面で約4％が反射されます。これにより、入射光の92％しか透過しません。ARコーティングされたウィンドウは、システムのスループットを向上させ、反射がシステムを逆方向に移動することによって引き起こされる危険を低減します（ゴーストイメージ）。
システムに多くの透過光学素子が含まれている場合、反射防止コーティングは特に重要です。私たちの経験により、高出力システムで素晴らしい結果を得ることができました。ARコーティングされたウィンドウには、高品質の基板材料と最高品質のコーティングを使用しています。
特徴
- ワークピースからの後方散乱と反射を防ぎます
- ウィンドウの反射損失を最小限に抑えることで、プロセス効率をさらに向上させます
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形、楕円形 |
| 表面品質, S-D | 10-5 |
| 表面平坦度, P-V | <λ / 10 @ 632.8 nm (*) |
| 残留反射率 | <0.05％ (*) |
| LIDT | > 15J /cm²@ 1064 nm、10 ns、10 Hz (**) |
(*) 帯域幅に応じて
(**) より高い値が可能

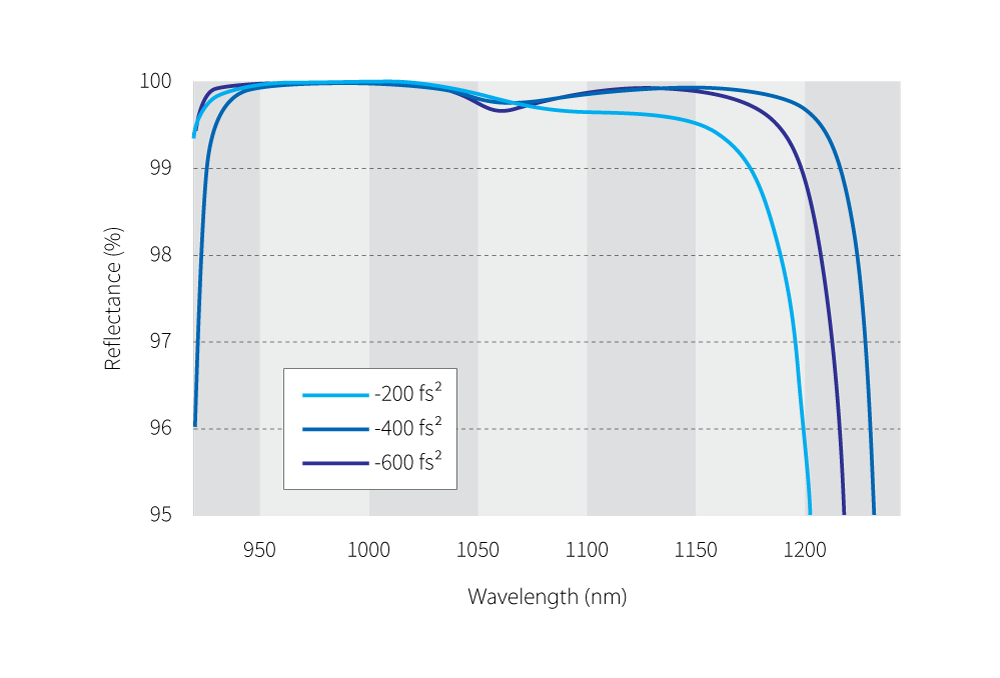

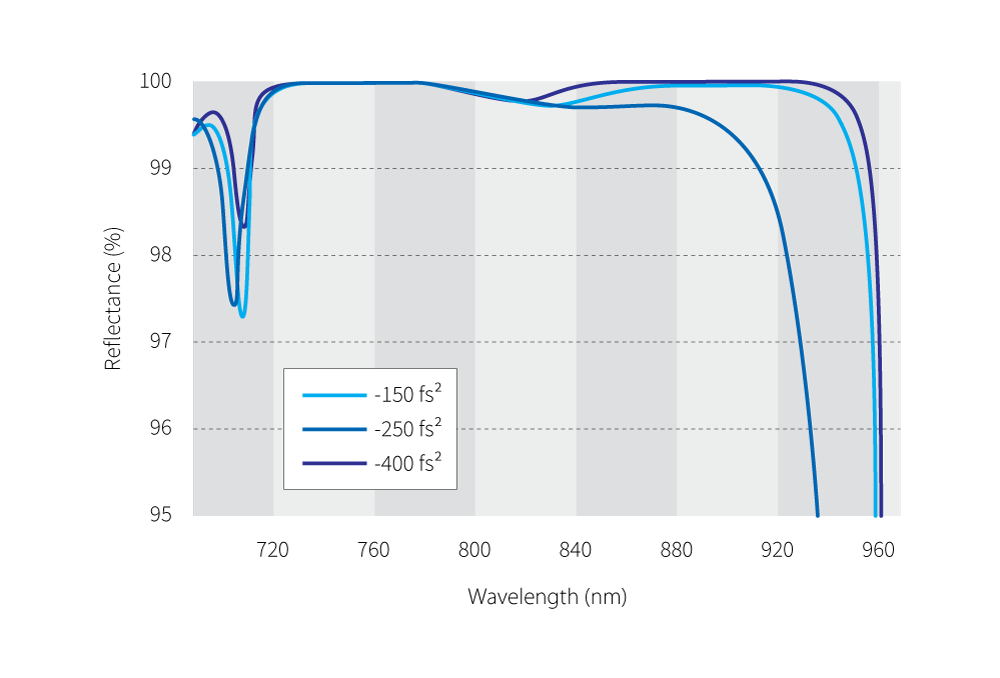

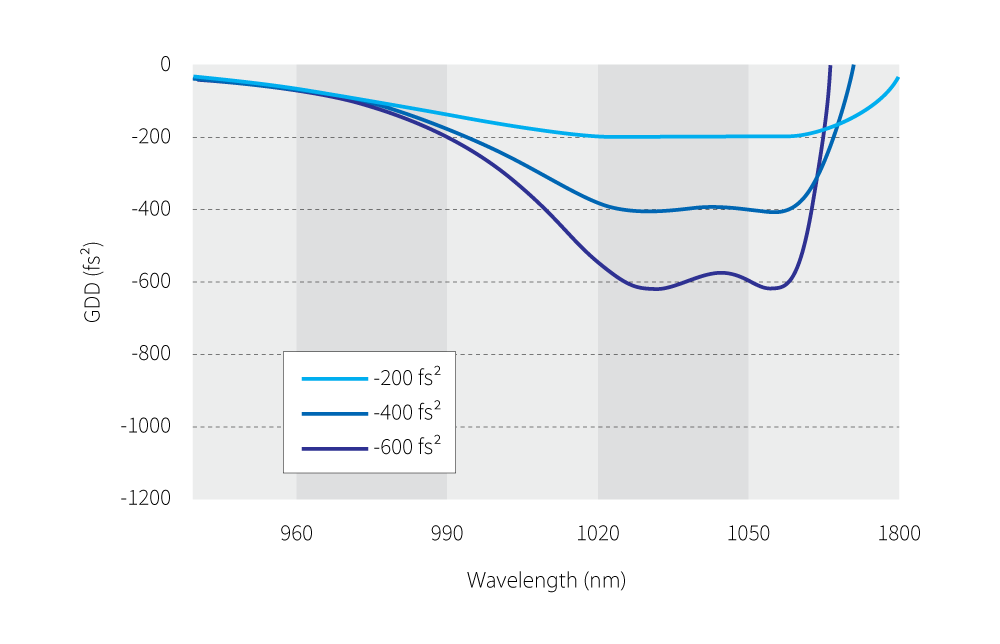

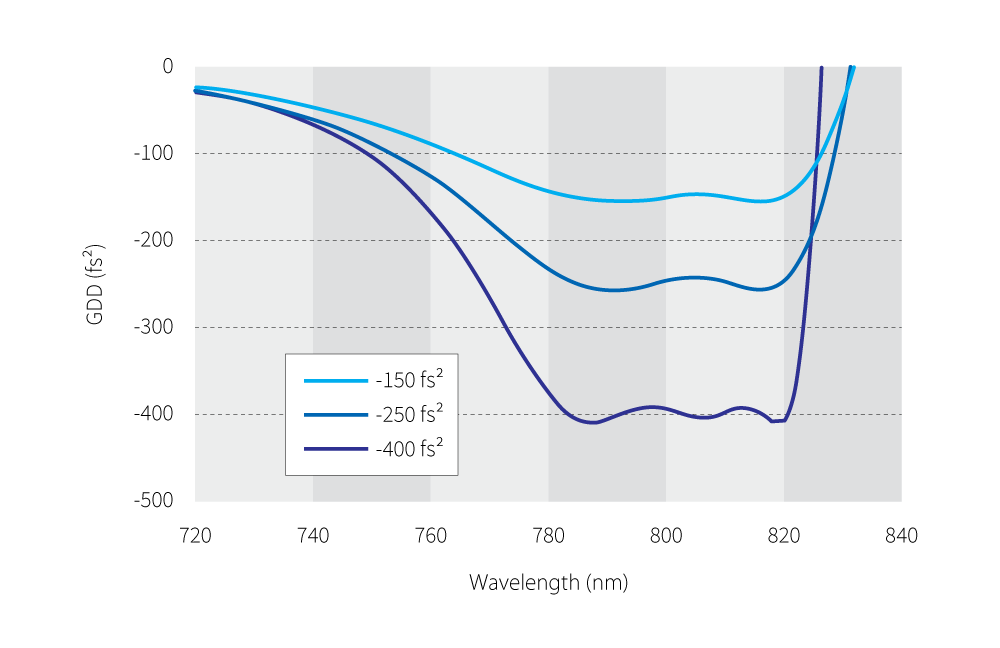

GTIミラー
Dispersive Mirrors
Gires–Tournois interferometer（GTI）ミラーとも呼ばれる分散ミラーは、色分散を生成するために設計された光学定在波共振器です。
これらのミラーは、主にYb：YAGおよびYb：KGWフェムト秒レーザーのパルス圧縮に使用されますが、Ti：サファイアレーザーシステムなどの他の波長にも最適化できます。
プリズムまたはグレーティングパルス圧縮システムと比較して、分散型薄膜ミラーは、損失が少なく、機械的なミスアライメントエラーに対する感度が低いため、よりシンプルで安定したレーザーが可能になります。
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 20-10 |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm (*) |
| GDD | -100〜-1500 fs² |
| LIDT | > 100mJ /cm²@ 1030 nm、300 fs、50 Hz |
(*) サイズによって異なります
高エネルギーレーザー用保護ウィンドウ
Protective Windows for High Energy Lasers
ARコーティングされたウィンドウには、高品質の基板材料と最高品質のコーティングを使用しています。
- プロセス中の後方散乱や反射を防ぎます
- ウィンドウからの反射損失を最小限に抑えることで、プロセス効率を向上させます
仕様
| 波長範囲 | 190〜3000 nm |
|---|---|
| 寸法範囲 L × H | 5〜200 mm |
| 形状 | 円形、長方形 |
| 表面品質, S-D | 10-5 |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm |
| 残留反射率 | <0.2％ (*) |
| LIDT | > 33J /cm²@ 1064 nm、5.4 ns、10 Hz (**) |
(*) 帯域幅に応じて
(**) より高い値が可能

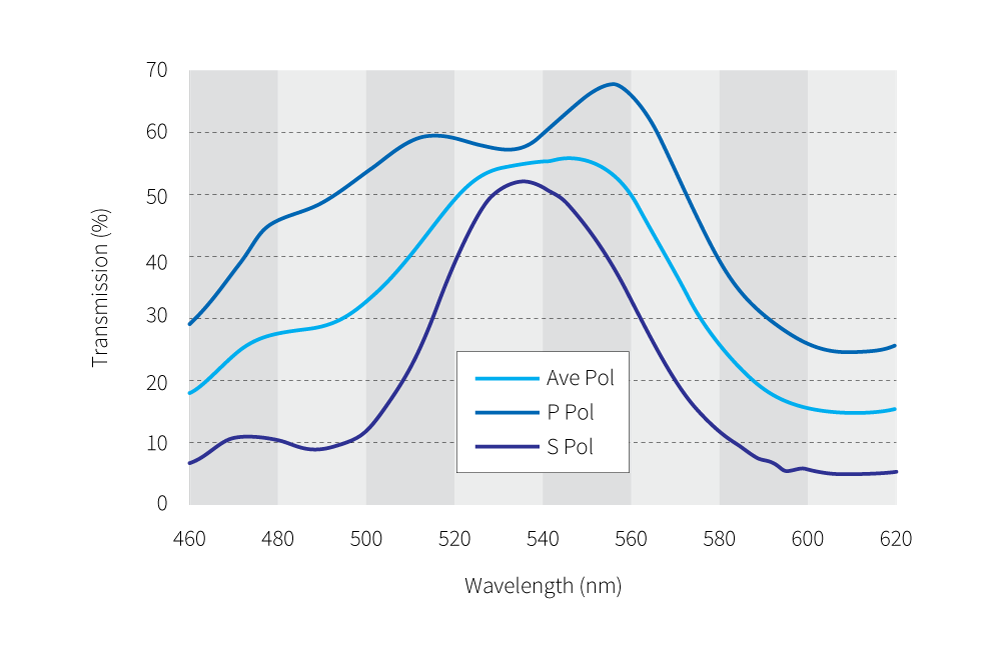

非偏光ビームスプリッターキューブ
Non-Polarizing Beamsplitters
非偏光ビームスプリッターキューブは、ビームを50/50に分割するために使用されます。
コーティングのハイブリッド金属-誘電体材料は、立方体が入射ビームの偏光に最小限の影響しか与えないことを意味します。
これは、一部の偏光に敏感なアプリケーションで非常に重要な要素です。一方、ハイブリッド金属-誘電体コーティングにはいくつかの欠点があります。
金属層は約10％の吸収損失を引き起こし、LIDTレベルは通常、誘電体でコーティングされた非偏光プレートビームスプリッター（NPBS）のみと比較して10分の1になります。
仕様
| 材料 | UVFS、BK7 |
|---|---|
| 寸法範囲 L × H | 5〜25.4 mm |
| 表面品質, S-D | 20-10 |
| 表面平坦度, P-V | <λ / 8 @ 632.8 nm (*) |
| ビーム分割比 | 50/50±5％ |
| LIDT | >0.3J/cm²@1064 nm、10 ns、10 Hz |
(*) 素材とサイズによって異なります
