Alluxa – ULTRA Series Optical Filters and Coatings

高度なシステム向けの高性能薄膜光学フィルタとコーティング

ULTRAシリーズの光学フィルターとコーティングは、バイオテクノロジー、リモートセンシング、通信、化学工学、ロボット工学など、様々な分野で使用される最先端の機器に搭載できるよう特別に設計されています。

各光学フィルターまたは薄膜コーティングは、UVからIR（約250 nmから約13 µm）までのあらゆる波長範囲において、高精度な透過、遮断、反射を実現するようカスタム設計が可能です。最先端の設計技術を駆使し、当社の設計者は、製造公差と動作温度を考慮しながら、指定されたAOI範囲とビームの円錐角において、すべての要件が満たされるよう細心の注意を払って設計しています。

ULTRAシリーズの薄膜光学干渉フィルターとコーティングはすべて、革新的なプラズマ蒸着プロセスを用いてハードコーティングされており、高精度な波長制御、高度に均一なコーティング、そして業界をリードする性能を実現しています。コーティング後、すべての製品が厳格な試験プロセスを経て、すべてのスペクトル要件と機械要件を満たしていることが保証されています。

その結果、ULTRAシリーズの光学フィルターとコーティングは、耐久性、熱安定性、レーザー損傷への耐性に優れています。ULTRAシリーズのバンドパスフィルターとノッチフィルターは、極めて急峻なエッジ、深いブロッキング、そして業界最高水準の透過率を組み合わせることで、システム性能を向上させます。同様に、当社のダイクロイックフィルターと誘電体ミラーは、バンド間の遷移が非常に急峻な広帯域または高精度の反射・透過を実現することで、あらゆる光源の強度を維持します。

お客様のシステムが極めて高い平坦性、広い入射角（AOI）公差、TWE制御、その他の厳しい仕様を必要とする場合でも、ULTRAシリーズの光学フィルターと薄膜コーティングは、これらの要件を上回り、最先端の機器の性能を最大限に引き出すカスタム設計・製造が可能です。

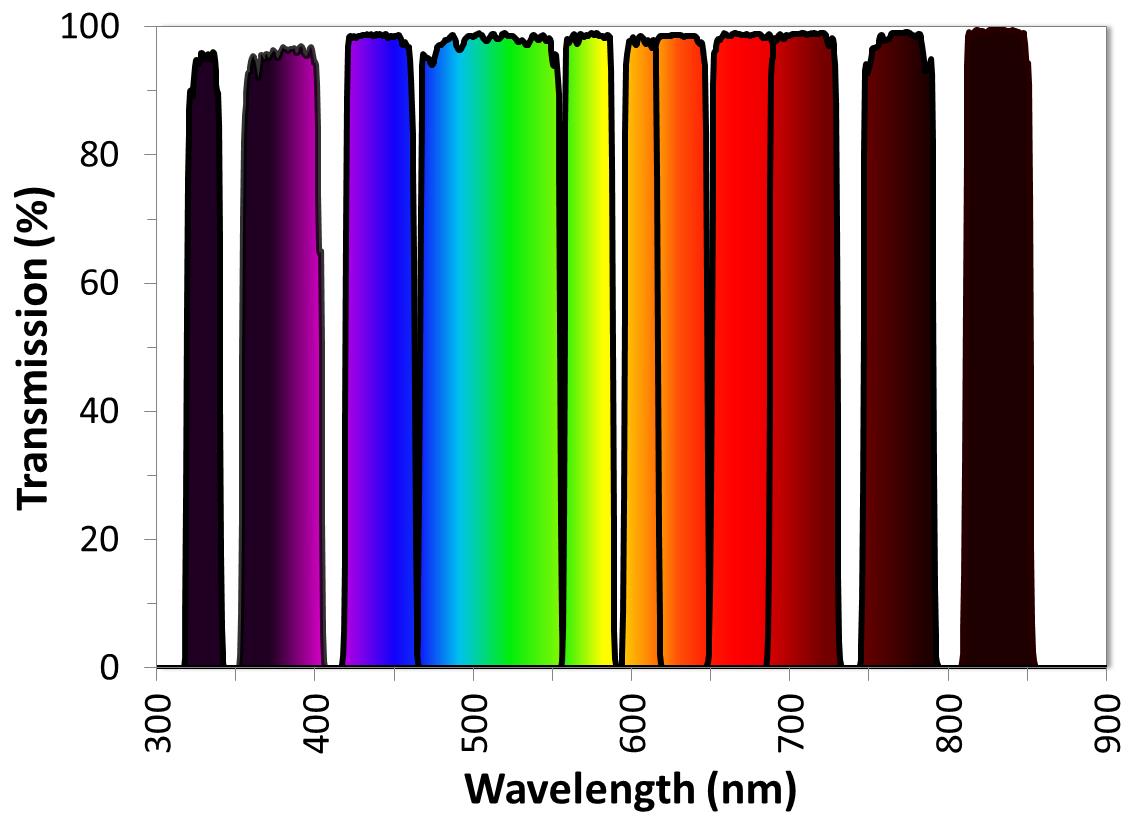

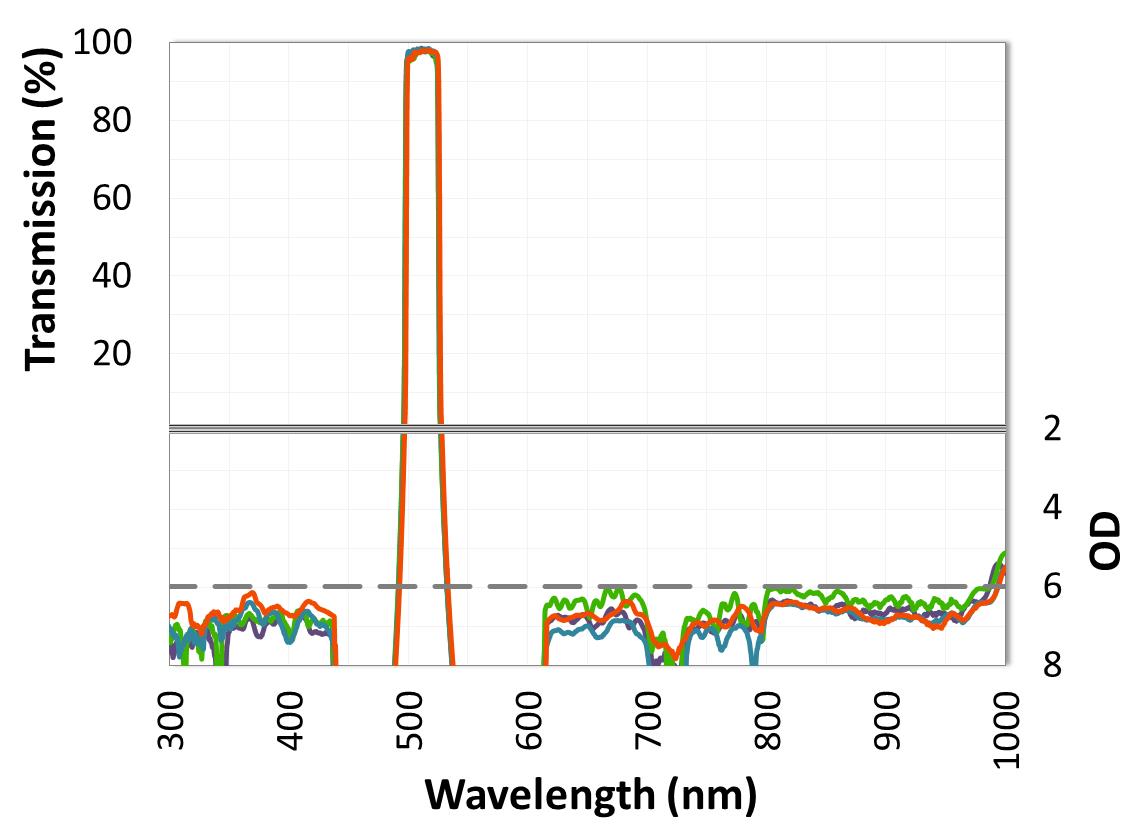

AlluxaのULTRAシリーズ ハードコート薄膜光学バンドパスフィルターは、精密な波長制御、超急峻なエッジ、深いブロッキング、そして業界最高レベルの透過率を組み合わせ、様々な機器の性能を最適化します。

ULTRAシリーズのバンドパスフィルターは、最先端の機器の要件を満たすように設計されています。すべてのフィルターは、最も厳しい仕様を満たすか、それを上回る性能を保証するために、厳格にテストされています。

ULTRAシリーズのバンドパスフィルターは、蛍光顕微鏡、フローサイトメトリー、ラマン分光法、LIDAR、スペクトルイメージングなどのアプリケーションに最適です。シングルバンド、マルチバンド、広帯域、超狭帯域、狭帯域のフィルターをご用意しています。

ULTRAシリーズ バンドパスフィルターは、システムの波長範囲と要件に応じて、以下の要件を満たすカスタム設計が可能です。

• 可視域の通過帯域で最大99%の透過率
• 設計により、最大OD10の広範囲な帯域外ブロッキングを実現
• 50% TからOD6まで、CWLの0.5%という急峻なエッジ遷移を実現
• UVから中赤外（約250 nmから13 µm）までのあらゆる波長でCWLを実現
• CWLの±0.25%という厳しい許容誤差
• 632.8 nmで測定したTWEは、0.01波長RMS/インチと極めて低い

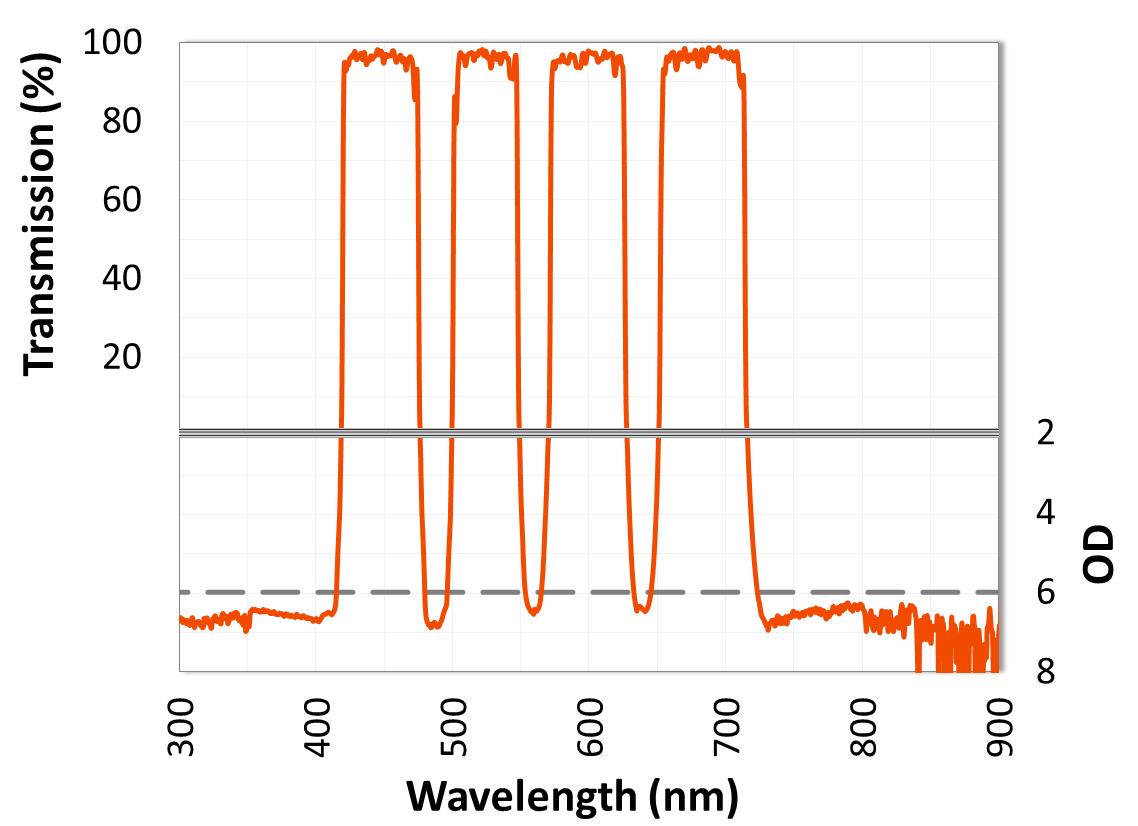

蛍光用途向けマルチバンドフィルター

ULTRAシリーズのマルチバンドフィルターは、10以上の透過バンド、バンド間のOD8以上のブロッキング、急峻なエッジ、そして最大98%の透過率を実現した設計が可能です。単一サンプル中の複数の蛍光色素分子の同時検出を必要とする蛍光測定法において、励起フィルターまたは蛍光フィルターとして最適です。

革新的な薄膜コーティングプロセスによる品質と一貫性

Alluxaの薄膜光学干渉フィルターと誘電体ミラーはすべて、当社チームが設計・製造した装置を用いて、SIRRUS™プラズマ蒸着プロセスを用いてハードコーティングされています。これにより、複数の異なるコーティング工程を経ても、同じ高性能薄膜バンドパスフィルターを高い信頼性と再現性で繰り返し製造することができ、お客様のシステム全体で一貫した性能を実現します。

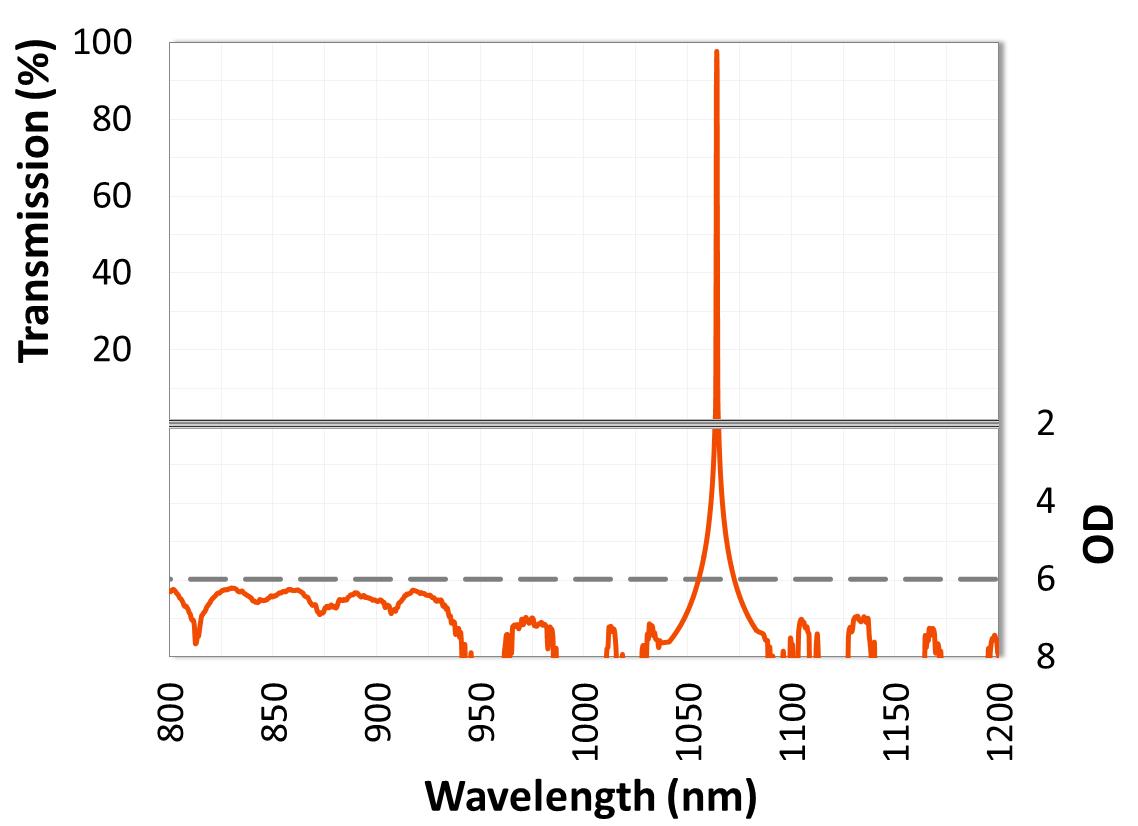

超狭帯域バンドパスフィルター

Alluxaの薄膜超狭帯域バンドパスフィルターは、業界で最も狭い帯域幅と最高の透過率を誇り、レーザーベースのシステムのパフォーマンスを最適化します。

超狭帯域フィルターは、蛍光顕微鏡、フローサイトメトリー、DNAシーケンシングなどの用途において、レーザーラインフィルター、レーザークリーンアップフィルター、レーザー励起フィルターとして最適です。また、レーザーによる損傷にも非常に強いため、長期間にわたり高い性能を維持します。

Alluxa狭帯域干渉フィルターは、システムの波長範囲と要件に応じて、以下の要件を満たすカスタム設計が可能です。

• 最大98%のピーク透過率
• 設計により最大OD10のブロッキング性能
• UVから近赤外（約250 nm～1800 nm）までのあらゆる波長におけるCWL（中心波長）
• 最小0.05 nmのCWL公差
• 最小0.1 nmのFWHM帯域幅
• 最小0.01波長RMS/インチ（632.8 nmで測定）のTWE（全波長）

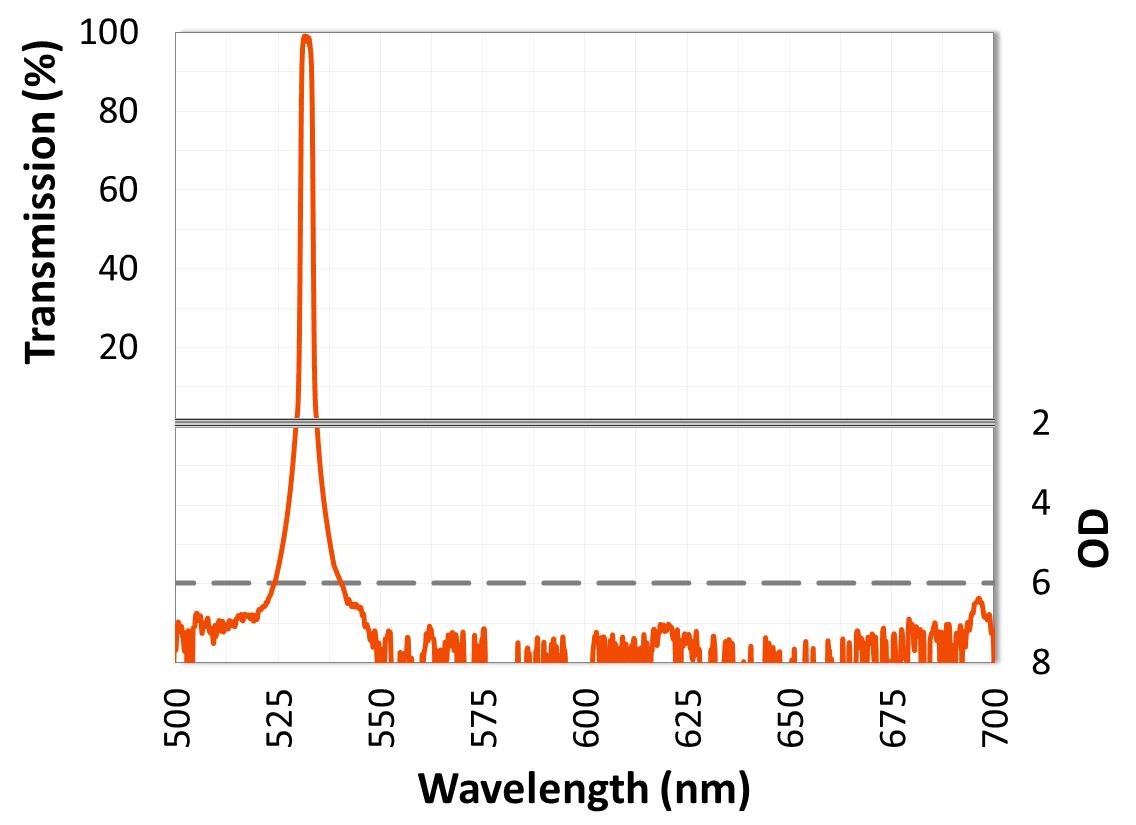

精密制御のためのフラットトップ超狭帯域バンドパスフィルタ

フラットトップ型の超狭帯域バンドパスフィルタは、極めて急峻なエッジと通過帯域全体にわたる高い透過率を実現するよう特別に設計されています。この方形スペクトル形状は、0.1nmという狭い帯域幅でも実現可能です。フラットトップ型狭帯域フィルタは、LIDAR、ラマン分光法、その他高精度レーザー透過フィルタやレーザークリーンアップフィルタを必要とするアプリケーションに最適です。

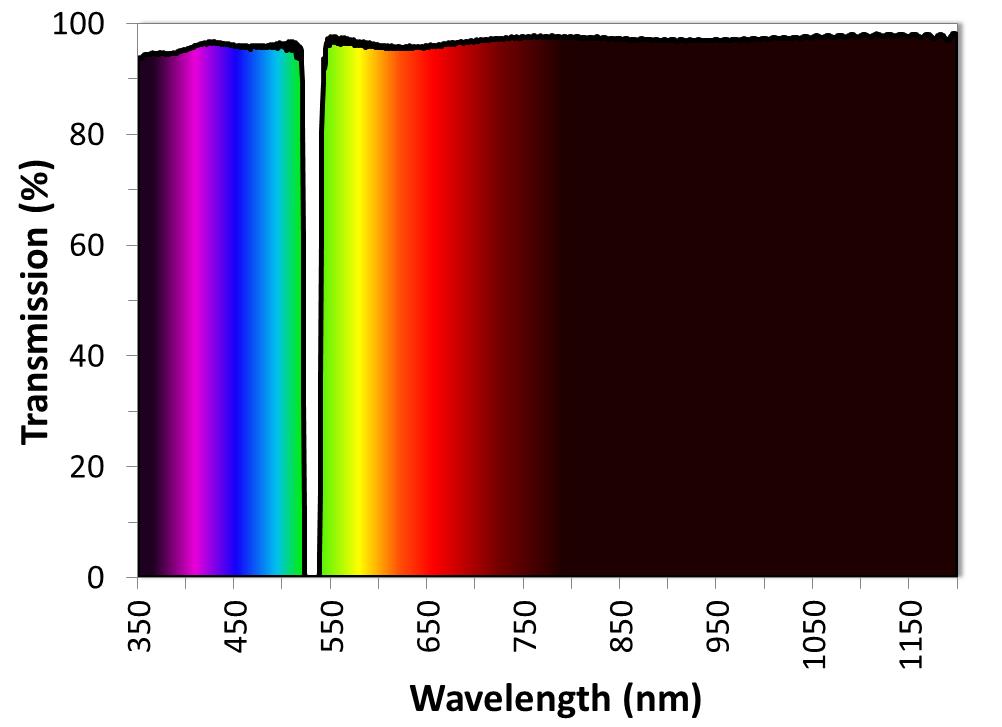

ULTRAシリーズ薄膜ノッチフィルターは、高い遮断性能、厳格な波長制御、急峻なエッジ、そして広範囲の透過率といった特長を備え、対象信号の品質を損なうことなく、レーザーやその他の光源を精密に遮断します。

ハードコート処理されたULTRAシリーズの光学ノッチフィルターは、最先端のシステム要件を満たすように設計され、厳格なテストを受けています。蛍光顕微鏡、内視鏡検査、DNAシーケンシングなどのアプリケーションに最適です。

ULTRAシリーズのノッチフィルターは、ラマン分光アプリケーション向けに、極めて急峻なエッジを持つカスタム設計も可能です。一部のラマンアプリケーションでは、ノッチフィルターは励起レーザー波長を遮断しながら、ストークス信号と反ストークス信号の両方を同時に検出器へ透過させるために使用されます。ノッチエッジの急峻性が不十分な場合、レーザー波長に近い信号が失われます。

ULTRAシリーズノッチフィルターは、システムの波長範囲と要件に応じて、以下の要件を満たすカスタム設計が可能です。

• 設計により最大OD8の高精度なブロッキングを実現
• 最大99%の透過率
• UVから中赤外（約250 nm～11 µm）までのあらゆる波長におけるノッチ中心波長（CWL）
• ノッチ中心波長の0.25%という高精度な許容差
• TWEは632.8 nmで測定して0.01波長RMS/インチという低損失を実現

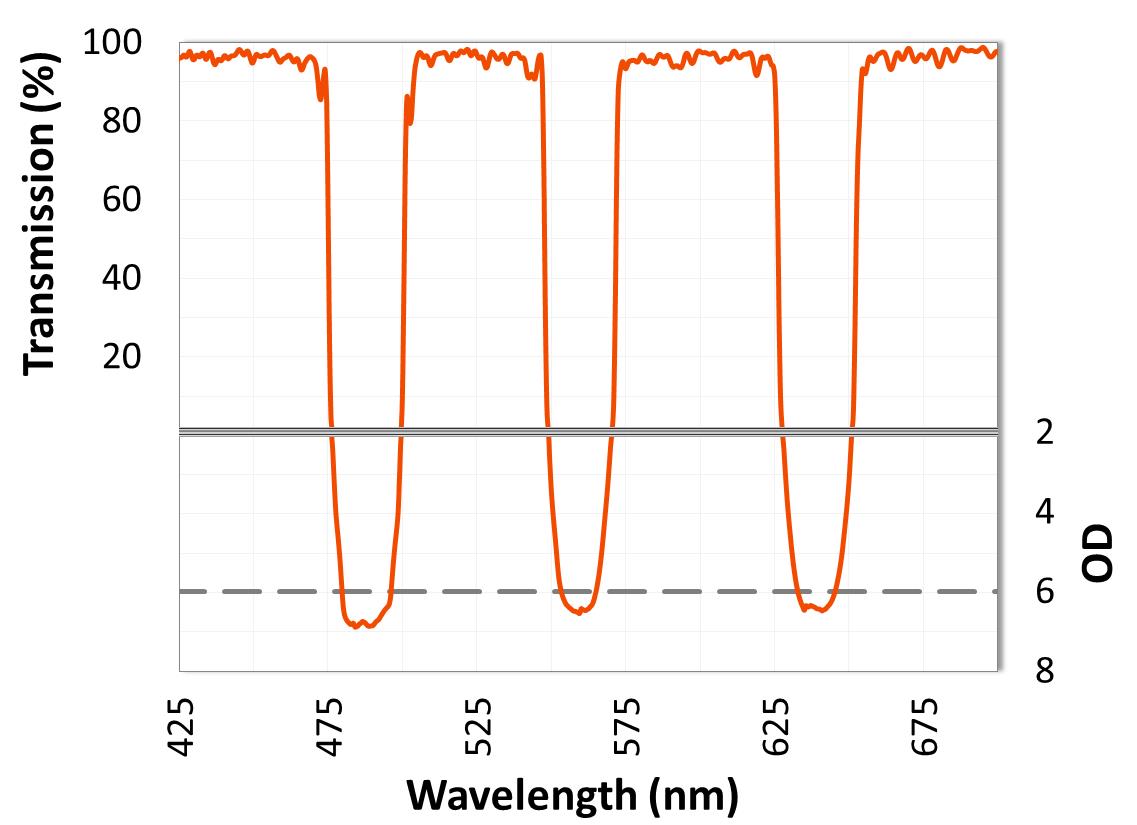

マルチノッチフィルター

ULTRAシリーズのマルチノッチフィルターは、バンド間のOD8以上のブロッキング、急峻なエッジ、そして最大98%の透過率を実現できます。複数のレーザーラインを同時に遮断する必要があるアプリケーションに最適です。

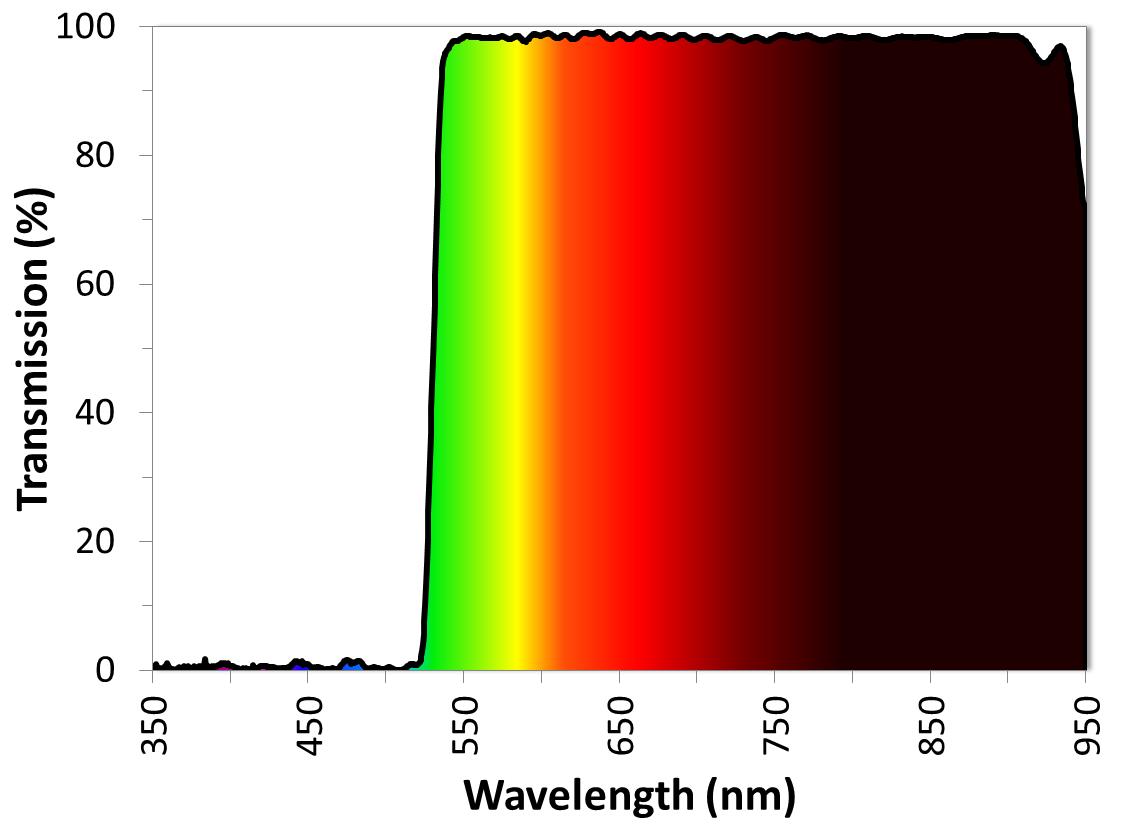

ULTRAシリーズ薄膜ダイクロイックフィルターは、急峻なエッジ、最大の透過率、そして最大の反射率を特徴としており、光強度の損失を最小限に抑え、機器の性能を最大限に引き出します。ULTRAシリーズのダイクロイックフィルター、ポリクロイックフィルター、ダイクロイックビームスプリッター、ビームコンバイナーはいずれもレーザーによる損傷に強く、あらゆる角度で動作するように設計できます。蛍光顕微鏡、フローサイトメトリー、ラマン分光法などのアプリケーションに最適です。

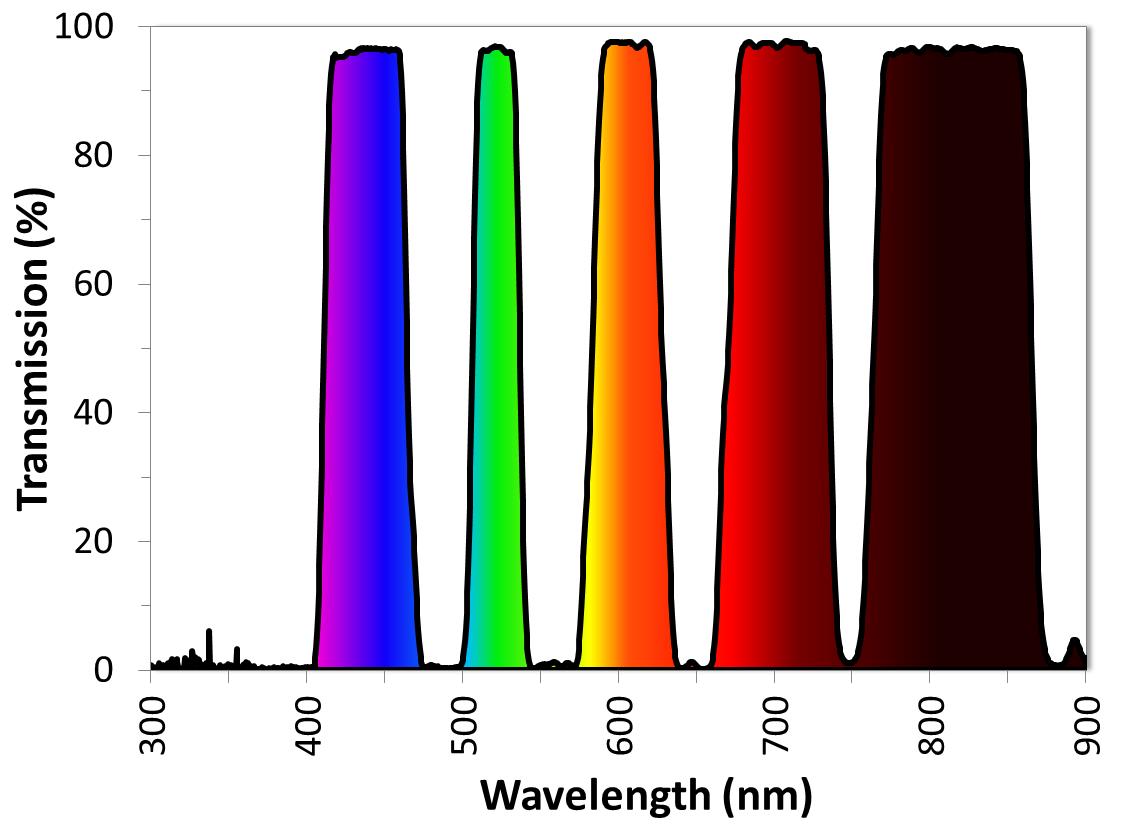

ULTRAシリーズのポリクロイックフィルターは、複数の透過帯域と複数の反射帯域が分離した櫛歯状の設計を採用しています。蛍光アプリケーションでは、複数の異なる蛍光色素分子からの発光光を同時に検出器に導き、励起光をサンプルに導くことができます。

ULTRAシリーズのダイクロイックフィルターまたはポリクロイックフィルターは、システムの波長範囲と要件に応じて、以下の要件を満たすカスタム設計が可能です。

• 最大99%の透過率
• 最大99.5%の反射率
• UVから中赤外までの波長域
• 許容誤差：波長域の±0.5%以内
• 10% Tから90% Tまでの波長域における波長域の1%以内の急峻な波長遷移
• TWE：632.8 nmで測定した場合、0.01波長RMS/インチ以内

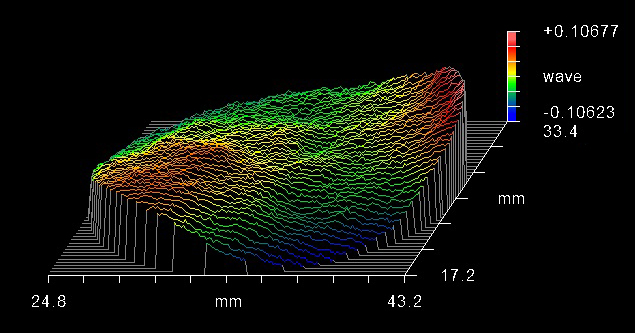

イメージングおよびレーザーアプリケーション向け超平坦ダイクロイックフィルター

ULTRAシリーズのダイクロイックフィルターおよびポリクロイックフィルターはすべて、超平坦化をカスタム仕様で実現できます。これにより、イメージングシステムやレーザー蛍光システムにおいて、歪みを最小限に抑え、最適な性能を維持できます。これらのシステムに超平坦化ダイクロイックフィルターを組み込むことで、鮮明な画像、最小限の焦点シフト、そして標的分子の正確な定量化が可能になります。超平坦化ダイクロイックフィルターは、632.8 nmで測定した場合、0.1波長PV/インチ未満の平坦度でカスタム仕様でご指定いただけます。

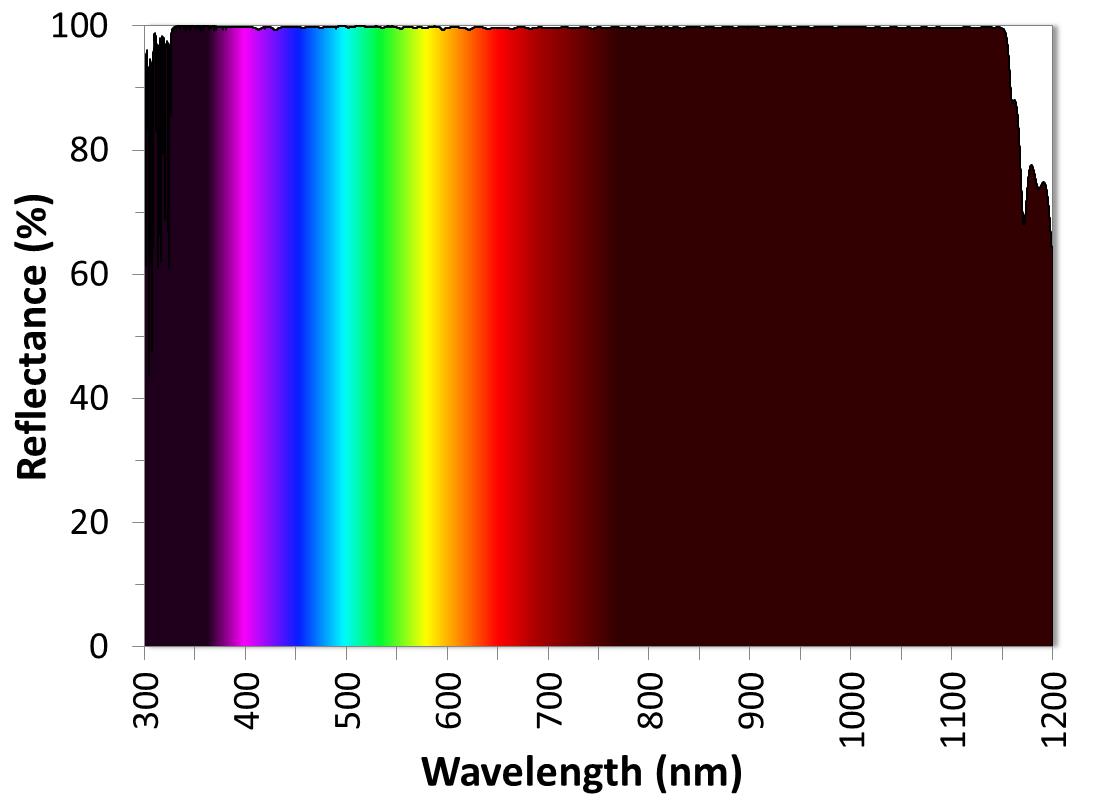

AlluxaのULTRAシリーズの高反射率誘電体ミラーは、広範囲または高精度の波長範囲において、ほぼ100%の反射率を実現します。ハードコートされた薄膜誘電体ミラーはレーザー損傷に強く、光源の強度を維持することで機器の性能を向上させます。

システムの波長範囲と要件に応じて、ULTRAシリーズの誘電体ミラーは、以下の厳しい仕様を満たすようにカスタム設計できます。

• 最大99.5%の反射率
• 最大99%の透過率
• 表面品質10/5
• 反射または透過の波長範囲は、UVから中赤外までご指定いただけます。

イメージングおよびレーザーアプリケーション用の超平坦ミラー
ULTRAシリーズの誘電体ミラーはすべて、超平坦化をカスタム仕様で実現できます。これにより、イメージングシステムやレーザー蛍光システムにおいて、歪みを最小限に抑え、最適な性能を維持できます。これらのシステムに超平坦化ミラーを組み込むことで、鮮明な画像、最小限の焦点シフト、そして標的分子の正確な定量化が可能になります。超平坦化ミラーは、632.8 nmで測定した場合、0.1波長PV/インチ未満の平坦度でカスタム仕様でご指定いただけます。

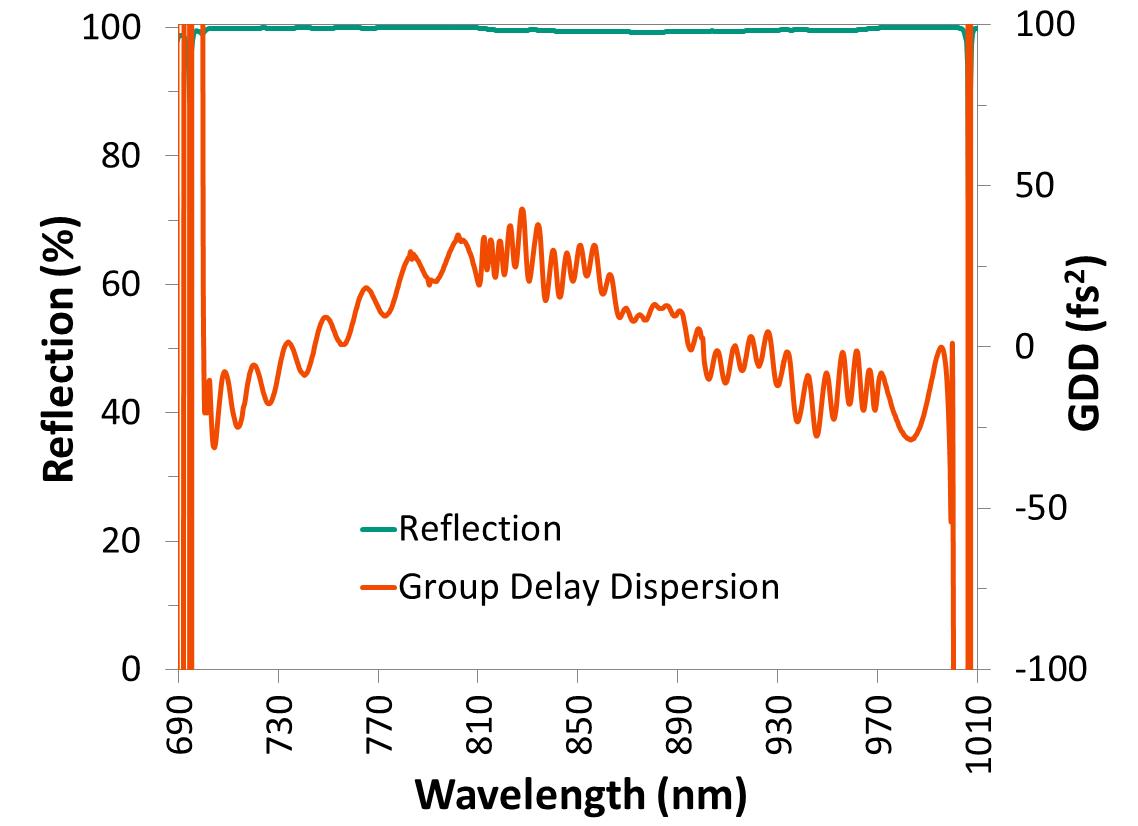

フェムト秒レーザー用分散制御ミラー

ULTRAシリーズの誘電体ミラーは、群遅延分散（GDD）を制御する仕様も用意されています。フェムト秒レーザーを利用する機器に反射型光学部品を組み込む場合、GDDの制御は不可欠です。フェムト秒レーザーがGDD制御ミラーで反射されると、レーザーパルスの強度が維持され、分散が最小限に抑えられるため、歪みが無視できる明るく鮮明な画像が得られます。これは、多光子蛍光顕微鏡（MP）、第二高調波発生顕微鏡（SHG）、第三高調波発生顕微鏡（THG）、二光子励起誘導放出抑制蛍光顕微鏡（2PE-STED）など、多くの非線形光学（NLO）アプリケーションに不可欠です。

GDD制御ミラーは超短パルスレーザーで使用されるため、高いレーザー損傷閾値も仕様に定められています。これにより、長期間にわたって最適な性能を維持できます。
