BATOPについて

BATOPは、レーザー用過飽和吸収体 (SAM：過飽和吸収ミラー、SOC：過飽和アウトプットカプラー) 、光信号の改良のための過飽和ノイズサプレッション (SANOS) 、テラヘルツ波発生・受信用の光導電アンテナ (PCA) など、主に半導体非線形光学素子を開発しています。
また、光電子デバイス用GaAsウェハー上へのGaAs/AlAs/InAs極薄多層膜の形成、ウェハー処理、デバイスの包(4)装およびテストを行っています。

当社はBATOP GmbHの代理店です。

製品紹介PDF

RoHSとREACHに準拠しています。


::可飽和吸収ミラーの解説
::光伝導アンテナの解説

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

ラインナップ

可飽和吸収ミラー：SAM

SAM_Mounting_uebersicht_2

波長別の製品リスト

Wavelength region   790 nm … 830 nm:   800 nm
Wavelength region   910 nm … 990 nm:   940 nm | 980 nm
Wavelength region 1020 nm … 1150 nm: 1040 nm | 1064 nm | 1100 nm
Wavelength region 1110 nm … 1320 nm: 1150 nm | 1300 nm
Wavelength region 1320 nm … 1460 nm: 1340 nm | 1420 nm
Wavelength region 1470 nm … 1570 nm: 1510 nm | 1550 nm
Wavelength region 1900 nm … 3200 nm: 2000 nm | 2400 nm | 3000 nm

パラレルラインアンテナ

スクリーンショット 2017-03-10 16.10.26

製品番号 l (µm) g(µm) w(µm) 適用 技術データ

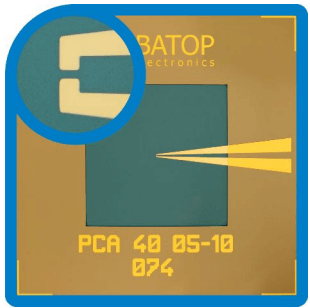

PCA-40-05-10-800-x 40 5 10 PCA: antenna length 40 µm, λ= 800 nm, gap distance 5 µm PDF
PCA-60-05-10-800-x 60 5 10 PCA: antenna length 60 µm, λ= 800 nm, gap distance 5 µm PDF

バタフライアンテナ

5_PCA

製品番号 l (µm) g (µm) w (µm) 適用 技術データ
PCA-44-06-10-800-x 44 6 10 PCA: antenna length 44 µm , λ= 800 nm, gap distance 6 µm,
sensitive low frequency detector antenna		 PDF
PCA-44-16-16-800-x 44 16 16 PCA: antenna length 44 µm, λ= 800 nm, gap distance 16 µm PDF
PCA-44-34-100-800-x 44 34 100 PCA: antenna length 44 µm, λ= 800 nm, gap distance 34 µm PDF
PCA-30-10-10-800-x 30 10 10 PCA: antenna length 30 µm, λ= 800 nm, gap distance 10 µm PDF
PCA-30-14-14-800-x 30 14 14 PCA: antenna length 30 µm, λ= 800 nm, gap distance 14 µm PDF

広範囲インターデジタルアレイアンテナ

スクリーンショット 2017-03-10 17.28.45
スクリーンショット 2017-03-10 17.28.14

製品番号 l (µm) g (µm) w (µm) 適用 技術データ
iPCA-21-05-300-800-h 21 5 300 interdigital photoconductive terahertz antenna, resonance frequency 2 THz, gap distance 5 µm,
active area 300 µm x 300 µm, optical excitation wavelength λ= 800 nm,
with adjusted hyperhemispherical silicon lens, BNC connector		 PDF
iPCA-21-05-1000-800-h 21 5 1000 interdigital photoconductive terahertz antenna, resonance frequency 2 THz, gap distance 5 µm,
active area 1 mm x 1 mm, optical excitation wavelength λ= 800 nm,
with adjusted hyperhemispherical silicon lens, BNC connector		 PDF
WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

インターデジタル光伝導アンテナ

iPCA

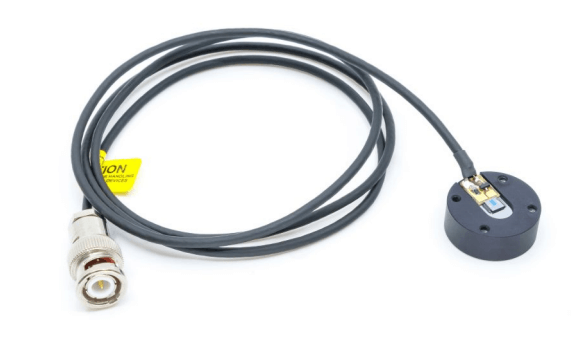

  • LT-GaAs吸収層を備えたインターデジタル光伝導アンテナ
  • テラヘルツ波放射・受信アンテナとして開発
  • レーザー波長780 nm用に設計
  • 最大THz出力280µW（平均）
  • 最大5THz（標準）の帯域幅

データーシートPDF
製品番号 仕様
iPCA-21-05-300 推奨光出力

300 mW
双極子長 21 µm
ギャップ距離 5 µm
ギャップ幅 300 µm
有効面積 300 x 300 µm
iPCA-21-05-1000 推奨光出力 1 W
双極子長 21 µm
ギャップ距離 5 µm
ギャップ幅 1000 µm
有効面積 1000 x 1000 µm
iPCA-21-05-3000 推奨光出力 3 W
双極子長 21 µm
ギャップ距離 5 µm
ギャップ幅 3000 µm
有効面積 3000 x 3000 µm
WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

光伝導アンテナ

iPCA

  • LT-GaAs吸収層を備えた光伝導アンテナ
  • テラヘルツ波放射・受信アンテナとして開発
  • レーザー波長780 / 1060 / 1560 nm用に設計
  • 様々なギャップ寸法と形状をご用意
  • 様々な取り付けオプションをご用意

データーシートPDF

Parallel-Line Antenna

Parallel-Line Antenna 推奨方法 Emitter
推奨光出力 10 mW
最大感度 @ 1.0 THz
帯域幅 (10 dB) 2.5 THz (typ.) / 60 THz (max.)
THz出力 80 µW (avg.) / 1 W (peak)

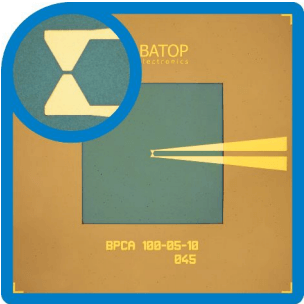

Bow-Tie Antenna

Bow-Tie Antenna 推奨方法 Detector
推奨光出力 10 mW
最大感度 @ 0.7 THz
帯域幅（10 dB） 1.6 THz (typ.)
WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

THzビームガイド用シリコン光学

  • THzアプリケーション向け高透過率シリコン光学系
    • 材質：シリコン
    • 屈折率：3.41
    • 透過率：53%以上（@ 0.1～3.0 THz）
  • 記載の光学系は在庫あり
  • 反射防止コーティングはご要望に応じて対応いたします
  • その他の寸法はご要望に応じて対応いたします

データーシートPDF

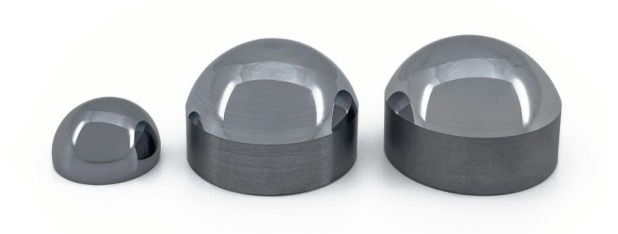

Silicon Lenses
Silicon Lenses

レンズ 形状 直径 厚さ 生成されるTHzビーム
LSH-D12-T7.13 超半球面 12 mm 7.1 mm  Divergent
LSA-D20-T13.77 非球面 20 mm 13.8 mm Collimated
LSA-D20-T14-F50  20 mm 14.0 mm Focused

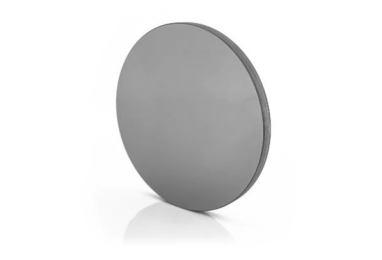

Silicon Beam Splitter
Silicon Beam Splitter

ビームスプリッター 直径 厚さ
BSS-D50.8-T3.5 50.8 mm 3.5 mm
WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

THz時間領域分光計

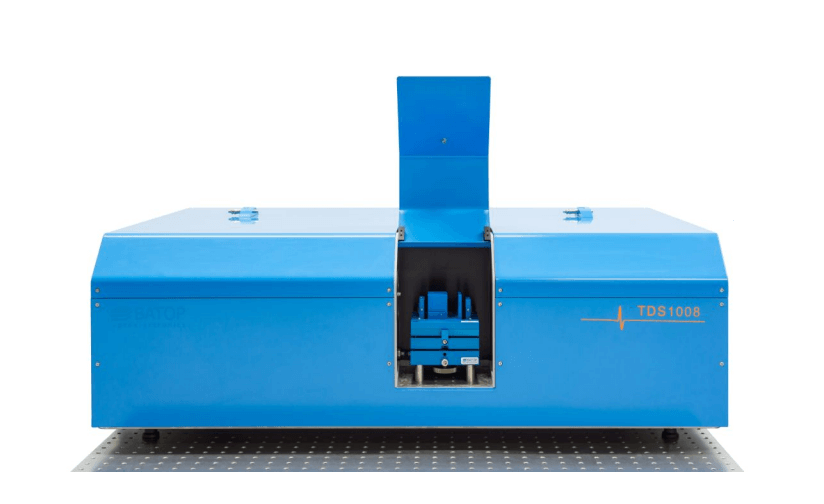

THz分光法用ベンチトップ型TDS10XXシステム

Benchtop TDS10XX system for THz spectroscopy

  • 最大5 THzのスペクトル範囲
  • 85 dB以上のダイナミックレンジ
  • 窒素パージ機能付きサンプル室
  • 外部ファイバー結合アンテナオプション

データーシート1PDF
データーシート2PDF

TDS10XXシステムには以下が含まれます

  • 非破壊材料特性評価測定のためのN2パージ付きサンプル室
  • ハウジング内にフェムト秒レーザーシステム、ビームガイド光学系、遅延線、DAQシステムを内蔵
  • パルスジェネレータ、信号増幅器、ロックイン検出器を一体化
  • プリインストールされたT3DSソフトウェアにより、ノートパソコンから簡単に操作およびデータ管理が可能

オプション装備

  • SHR – 反射測定用サンプルホルダー
  • SHA – 減衰全反射測定用サンプルホルダー
  • FSU – THzビーム調整用高速スキャンユニット
  • IU150 – イメージング領域150 mm x 150 mmのイメージングユニット
  • T2T – 反射測定用Theta-2-Theta角度スキャンユニット
分光計 TDS1008  TDS1015
レーザーシステム 780 nm 1560 nm
スペクトル範囲 50 GHz – 5 THz  50 GHz – 1.5 THz
ダイナミックレンジ > 85 dB > 65 dB
最大スキャン範囲 500 ps
スペクトル分解能 ≥ 2 GHz
THzビーム径 22 mm（平行ビーム）
1 mm（集束ビーム）
電源電圧 110 – 230 V / 50 – 60 Hz
分光計寸法 90 x 60 x 30 cm
分光計重量 90 kg

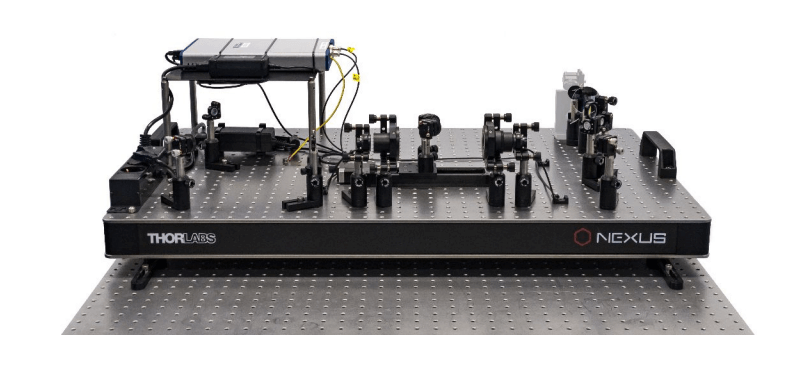

THz分光法用ベンチトップ型TDS10XX-wolシステム

TDS10XX-wol system

  • 最大5 THzのスペクトル範囲
  • 85 dB以上のダイナミックレンジ
  • 外部ファイバー結合アンテナオプション

データーシートPDF

TDS10XX-wolシステムには以下が含まれます。

  • 透過率測定用サンプルホルダー
  • 事前調整済みのビームガイド光学系、遅延線、DAQシステム
  • 一体型パルスジェネレータ、信号増幅器、ロックイン検出器
  • プリインストールされたT3DSソフトウェアにより、ノートパソコンから簡単に操作およびデータ管理が可能

オプション機器

  • SHR – 反射測定用サンプルホルダー
  • SHA – 減衰全反射測定用サンプルホルダー
  • FSU – THzビーム調整用高速スキャンユニット
  • IU150 – イメージング領域150 mm x 150 mmのイメージングユニット
  • T2T – 反射測定用Theta-2-Theta角度スキャンユニット
分光計 TDS1008-wol TDS1015-wol
レーザーシステム 780 nm 1560 nm
スペクトル範囲1 50 GHz – 5 THz 50 GHz – 1.5 THz
ダイナミックレンジ1 > 85 dB > 65 dB
最大スキャン範囲 500 ps
スペクトル分解能 ≥ 2 GHz
THzビーム径 22 mm（平行ビーム）
1 mm（集束ビーム）
電源電圧 110 – 230 V / 50 – 60 Hz

1パフォーマンスはレーザーシステム（付属していません）と全体的なセットアップの調整に依存します

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

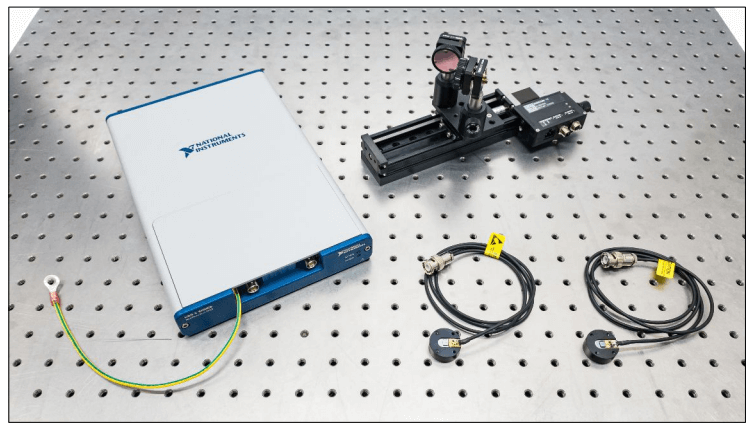

テラヘルツ時間領域分光計を自分でセットアップするためのキット

Kit to set up your own THz Time-Domain Spectrometer

  • 最大5 THzのスペクトル範囲
  • 85 dBを超えるダイナミックレンジ

データーシートPDF

THzキット10XXの内容

  • 自由空間または光ファイバー結合型THzアンテナ（ペア）
  • レーザーミラー付き遅延線
  • パルス発生器、信号増幅器、ロックイン検出器を一体化したユニット
  • 操作とデータ管理を容易にするT3DSソフトウェア

オプション装備

  • SHB – サンプルホルダーベース
  • SHT – 透過測定用サンプルホルダー
  • SHR – 反射測定用サンプルホルダー
  • SHA – 減衰全反射測定用サンプルホルダー
  • IU150 – イメージング領域150mm x 150mmのイメージングユニット
  • T2T – 反射測定用θ-2-θ角度走査ユニット
分光計 THz Kit 1008  THz Kit 1015
レーザーシステム 780 nm 1560 nm
スペクトル範囲1 50 GHz – 5 THz 50 GHz – 1.5 THz
ダイナミックレンジ1 > 85 dB > 60 dB
最大スキャン範囲 650 ps
スペクトル分解能 < 2 GHz
THzビーム径 22 mm（コリメートビーム）
電源電圧 110 – 230 V / 50 – 60 Hz

1パフォーマンスはレーザーシステム（付属していません）と全体的なセットアップの調整に依存します

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

THzビームガイド用TPXオプティクス

  • THzアプリケーション向け高透過率TPX光学系
    • 材質：TPX（ポリメチルペンテン）
    • 屈折率：1.47
  • 取り付けオプション
    • マウントなし
    • 内ネジおよび外ネジ付き1/2インチレンズチューブに取り付け
    • 内ネジおよび外ネジ付き1インチレンズチューブに取り付け
  • 記載の光学系は在庫あり
  • その他の寸法はご要望に応じてご提供いたします

データーシートPDF

1″ TPX Lenses
TPX Lenses1

レンズ 形状 焦点距離 絞り角 NA
TPX-D25.4-f10 非球面 10 mm 39.9° 0.64
TPX-D25.4-f15 15 mm 34.1° 0.56
TPX-D25.4-f25 25 mm 22.5° 0.38
TPX-D25.4-f32.5 32.5 mm 17.6° 0.3
TPX-D25.4-f50 50 mm 11.9° 0.21
TPX-D25.4-f67 67 mm 9.0° 0.16
TPX-D25.4-f75 球 72 mm 8.2° 0.14
TPX-D25.4-f85 82 mm 7.3° 0.13
TPX-D25.4-f100 95 mm  6.2° 0.11
TPX-D25.4-f150 150 mm 4.2° 0.07
TPX-D25.4-f-50 非球面 – 50 mm 13.1° 0.23

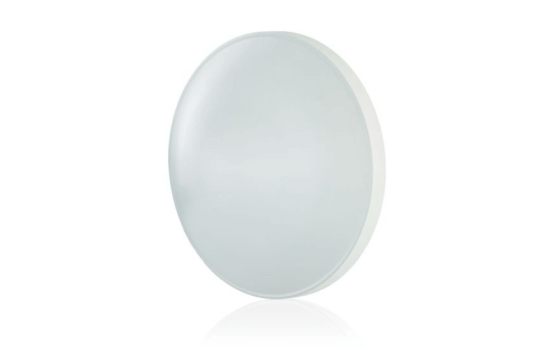

2″ TPX Lenses
TPX Lenses2

レンズ 形状 焦点距離 絞り角 NA
TPX-D50-f35 非球面 35 mm 32.5° 0.53
TPX-D50-f65 65 mm 19.2° 0.33
TPX-D50-f85 85 mm 15.1° 0.26
TPX-D50-f100 100 mm 12.9° 0.22
TPX-D50-f200 球 190 mm 6.6° 0.12
TPX-D50-f250 240 mm  5.3° 0.1
TPX-D50-f-75 非球面 – 75 mm 19.2° 0.33

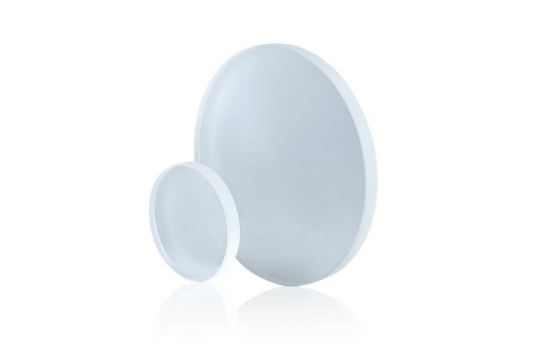

TPX Windows
TPX Windows

ウィンドウ 直径 厚さ
WT-D25.4-T2 25.4 mm 2.0 mm
WT-D25.4-T3.5 25.4 mm 3.5 mm
WT-D50-T3.5 50.0 mm 3.5 mm
WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

製品の販売実績

アカデミック

  • 宇都宮大学
  • 岐阜工業高等専門学校
  • 京都大学
  • 高エネルギー加速器研究機構
  • 早稲田大学
  • 大阪大学
  • 東京大学
  • 北海道大学
  • 名古屋大学
  • 理化学研究所
  • 福井大学
  • 愛知工業大学
  • 室蘭工業大学
  • 産業技術総合研究所
  • 東北大学

企業

  • 光応用製品、産業機械メーカー
  • 電機メーカー
