Stable Laser Systems について
Stable Laser Systems は、米国コロラド州に本社を置くレーザーの発振周波数を安定化させるための製品やトータルシステムを提供している企業です。
標準波長及び顧客が要望する波長にも対応可能です。
製品一覧
コンプリートシステム – Complete Systems
- 1Hz 安定化レーザーシステム – INTEGRATED 1 HZ STABILIZED LASER SYSTEMS
- 3Hz 安定化レーザーシステム – INTEGRATED 3 HZ STABILIZED LASER SYSTEMS
- ブレッドボード 安定化レーザーシステム – BREADBOARD STABILIZED LASER SYSTEMS
キャビティハウジング – Cavity Housings
- 円筒&ノッチキャビティハウジング – CYLINDRICAL AND NOTCHED CAVITY HOUSINGS
- ミッドプレーンキャビティハウジング – MIDPLANE CAVITY HOUSINGS
- マルチステージキャビティハウジング – MULTISTAGE CAVITY HOUSINGS
エレクトロニクス – Electronics
コンプリートシステム – Complete Systems
1Hz 安定化レーザーシステム – INTEGRATED 1 HZ STABILIZED LASER SYSTEMS
プラグアンドプレイに対応し、ブレッドボードシステムと同じ1Hzの線幅と安定性を提供し、箱から出してすぐにプッシュボタン式自動ロックで制御できます。搭載されたイオンポンプは、出荷時および移設時に真空を維持し、セットアップ時間を最小限に抑えます。また、読みやすいフロントパネルにより、コントロールと継続的なシステム診断が可能です。
動作波長 | 1530〜1565 nm | レーザーまたは優先波長を中心に設計 |
---|---|---|
出力電力 | 10 mW、100 mW | 20〜100mWオプション |
安定化されたレーザー線幅 | < 1 Hz, often better in practice, σy < 3×10 -15 @ 1 s |
1秒間に渡って測定されたヘテロダインビート |
毎日のレーザードリフト | <20 kHz | @ 1550 nm、18〜25°Cの動作温度 |
消費電力 | <25 W | |
寸法 | 19インチラックマウント可能ハウジング、高さ6U | 45 x 27 x 62 cm |
重さ | <40 kg | 追加の防振オプション、<50 kg |
3Hz 安定化レーザーシステム – INTEGRATED 3 HZ STABILIZED LASER SYSTEMS
独自の共振器形状対称性により低加速度感度を実現し、防振材を追加することなく、100kHz以下のレーザードリフトで3Hz未満の線幅を維持することが可能です。このシステムは、ポータビリティと使いやすさを最大限に追求した、最も堅牢でコンパクトなシステムです。
動作波長 | 1530〜1565 nm | 利用可能な他のオプション |
---|---|---|
出力電力 | 10 mW | 20mWオプション |
安定化されたレーザー線幅 | <3 Hz、σy < 10 -14 @ 1 s | 1秒間に渡って測定されたヘテロダインビート |
毎日のレーザードリフト | <40 kHz | 18〜25°Cの動作温度で |
消費電力 | <20 W | イオンポンプ用のオプションの3日間のバッテリバックアップ |
寸法 | 19インチラックマウント可能ハウジング、高さ4U | 42.3 x 45.8 x 13.5 cm |
重さ | 16 kg | オプションの追加の防振 |

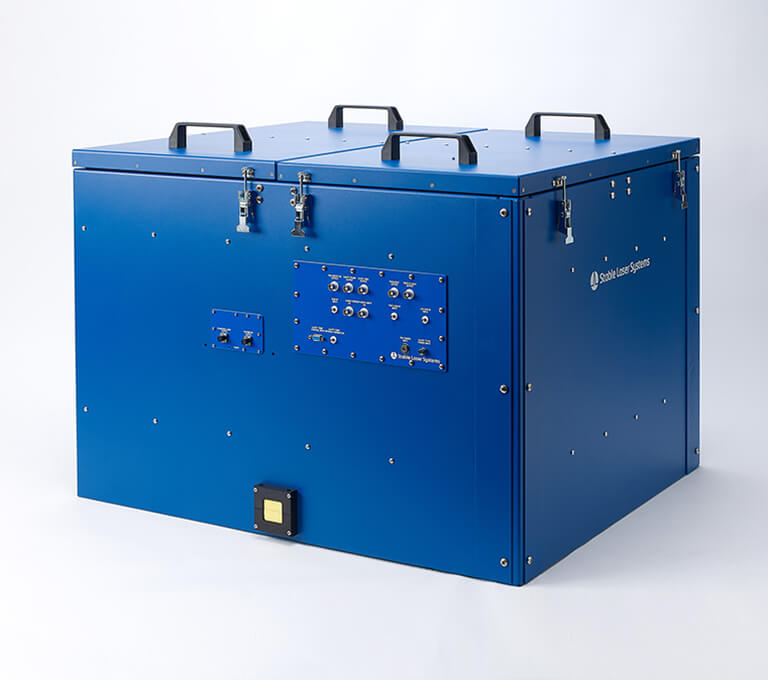

ブレッドボード 安定化レーザーシステム – BREADBOARD STABILIZED LASER SYSTEMS
お客様のレーザーを中心に構築、またはレーザーを調達することで、あらゆる波長、より大きなレーザー、ラックマウント型システムよりも多くのカスタマイズオプションに対応することが可能です。最高性能のファブリーペローキャビティから始まり、これらのフリースペース設計は、お客様のご希望のフットプリントにフィットし、キャビティの再調整の必要性を排除するよう公差が設定されています。
動作波長 | カスタム、500〜2050 nm | レーザーまたは優先波長を中心に設計 |
---|---|---|
安定化されたレーザー線幅 | 1 Hz、実際には多くの場合より良い | 1秒間に渡って測定されたヘテロダインビート |
10秒のアラン偏差 | RMS<3× 10-14 | 通常、ドリフトは除去されません |
毎日のレーザードリフト | <15 kHz | |
消費電力 | <100 W | 構成に応じて、レーザーを使用しない安定化セットアップ |
寸法 | 典型的な1m2のフットプリント | 各アプリケーションまたはラボに合わせてカスタマイズ |
キャビティハウジング – Cavity Housings
円筒&ノッチキャビティハウジング -CYLINDRICAL AND NOTCHED CAVITY HOUSINGS
加速度感度を最小にするために入念にモデル化されたマウントサポートと、剛性、低熱膨張、振動減衰のために設計された真空ハウジングを使用しています。当社のキャビティとハウジングのペアは、広い温度範囲で顕著な低ドリフトを実現します。100Hz以下の線幅では、加速度感度と性能の観点から、円筒形空洞よりもノッチ付きキャビティを推奨しています。
周波数ドリフト | < 5 kHz/day at zero crossing temperature, 1550 nm |
---|---|
温度ドリフト | < 7 mK/°C |
温度制御範囲 | 周囲温度から40°C |
熱時定数 | 4時間 |
達成可能な圧力 | < 10-6 Torr |
真空缶 | アルミニウム、1インチの支柱用の取り付けフォーク付き |
ビューポート | ARコーティングされた窓は、缶の軸に対して2°の角度がついています |
継手 | イオンポンプ&バルブ用コンフラットフィッティング2個付きステンレス製T字型金具 |
温度管理 | 標準で6Ωヒーター |
サーミスタ | Two: 10 kΩ @ 25°C |
重さ | 8kg |
ミッドプレーンキャビティハウジング – MIDPLANE CAVITY HOUSINGS
多種多様なキャビティとハウジングの組み合わせにおける温度効果の有限要素モデリングに対する理解と、その構築におけるスキルにより、ミッドプレーンキャビティの垂直マウントに固有の柔軟性を活用することができます。二段温度安定化からファイバー結合、輸送、密閉真空ハウジングまで、お客様が必要とするソリューションを、これまでかかった数分の一の時間で作り出すことが可能です。
周波数ドリフト | < 15 kHz/day at zero crossing temperature, 1550 nm |
---|---|
温度ドリフト | <7mK/°C |
温度制御範囲 | 17〜40°C |
熱時定数 | 4時間 |
達成可能な圧力 | < 10-6 Torr |
真空缶 | アルミニウム、1インチの支柱用の取り付けフォーク付き |
ビューポート | ARコーティングされた窓は、缶の軸に対して2°の角度がついています |
継手 | イオンポンプ&バルブ用コンフラットフィッティング2個付きステンレス製T字型金具 |
温度管理 | 標準 6Ωヒーター |
サーミスタ | Two: 10 kΩ @ 25°C |
重さ | 6kg |

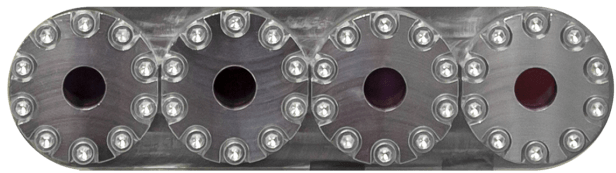

マルチステージキャビティハウジング – MULTISTAGE CAVITY HOUSINGS
光共振器の周囲を複数の絶縁されたネスティングシェルが取り囲み、高度に等温化された環境下に光共振器を包み込みます。熱時定数が数日単位であるため、空洞は1時間や1日単位での実験室の温度変動に影響されません。また、入念なシェル設計により、スプリアス黒体放射がキャビティに直接影響を与えないように配慮されています。当社の多段式空洞真空容器は、あなたの光原子時計や分光学の研究に最高の性能を提供します。
周波数ドリフト | < 15 kHz/day at zero crossing temperature, 1550 nm |
---|---|
温度ドリフト | < 1 mK/°C |
温度制御範囲 | 5〜50°C |
熱時定数 | > 4 days |
達成可能な圧力 | < 10-6 Torr |
ビューポート | ARコーティングされた窓は、缶の軸に対して2°の角度がついています |
継手 | イオンポンプ&バルブ用コンフラットフィッティング2個付きステンレス製T字型金具 |
温度管理 | 6個のサーモエレクトリックヒーター |
サーミスタ | Six: 10 kΩ @ 25°C |
重さ | 50kg |
エレクトロニクス – Electronics
ポンドドレバーホール信号ユニット – POUND-DREVER-HALL SIGNAL UNIT
本完全統合型PDHユニットは、大型のRFジェネレーターや長くてロスの多いRFディレイラインを必要とせずに、超低ノイズのエラー信号を実現することができます。高速トランスインピーダンスアンプ、EOM位相変調器を駆動するRF出力信号、ロックイン検出をRFシールドされた筐体に組み合わせ、鮮明でクリーンなPDHエラー信号を生成しています。光検出器は、シリコン、InGaAs、拡張InGaAsから選択可能で、光ファイバー結合型、フリースペース型など、フルカスタマイズが可能です。
動作波長 | 500〜2050 nm | 注文時に選択 |
---|---|---|
光検出器の入力ノイズ | < 7 pA/ √Hz | |
変調出力周波数 | 5MHz 標準 | 最大50MHzカスタム |
変調出力振幅 | 4 Vpp | フロントパネルで調整可能 |
エラー信号の振幅 | 300 mVpp(標準) | ゲインのボード調整が可能です。 |
エラー信号リップル | <15 mV | fmodと2xfmodのコンポーネントを含む |
寸法 | 75 x 125 x 70 mm(H) | M6取り付け穴があります |
ファイバノイズキャンセルシステム – FIBER NOISE CANCELATION SYSTEM
本ファイバーノイズキャンセリングシステムは、周波数が安定した光をノイズの多い光ファイバーに送る際の問題を解決するために、最初に正確な位相ノイズキャンセリングを行い、安定した狭い線幅を維持することができるユニークなシステムです。最高の技術を結集し、あらゆる安定化レーザーシステムで使用できるよう、設置面積を大幅に削減した1台にまとめました。タッチスクリーンインターフェースは、ボタンを押すだけで不要な位相ノイズを除去する全デジタルアーキテクチャを制御します。
動作波長 | 500〜2050 nm | リクエストに応じて利用可能なオプションの光学パッケージ |
---|---|---|
典型的なシステムパフォーマンス | σ(τ = 1 s) ≈ 5×10-17 | λ=1550nmで測定 |
位相ノイズフロア | <10 mrad rms | 典型的な |
サーボループ帯域幅 | 100 kHz | |
AOM駆動周波数 | 最大400MHz | ユーザー調整可能 |
消費電力 | 25 W | 電子制御ユニットのみ |
寸法 | 8” x 11” x 4” box or 1U,ハーフ幅ラックマウント筐体 |
ファイバ入出力レーザー周波数シフタ – FIBER-COUPLED LASER FREQUENCY SHIFTER
本ダブルパス音響光学変調器は、超安定なレーザーの周波数を、レーザー光源の調整範囲に制限されることなく、共振器モード間のどこにでも正確に調整する、堅実なエンジニアリングを採用した設計です。原子を冷却しトラップするためにレーザーの周波数をダイナミックにシフトする必要がある場合、または単に残留する共振器ドリフトを補正したい場合、Stable Laser Systemsのレーザー周波数シフターは、光学的再調整なしに広範囲の周波数シフトを容易にします。
正確な波長を取得し、維持することができます。
正確な波長を取得し、維持することができます。
動作波長 | 500〜1550 nm | |
---|---|---|
連続周波数チューニング | > 750 MHz | フルキャビティスパンを調整するためにAOMの順序を切り替えるには、マイナーな再調整が必要です。 |
周波数シフト | > 1.5 GHz | 空洞のないスペクトル範囲にまたがる |
入出力 | ファイバー結合 | PM FC/APCファイバー |
製品の販売実績
アカデミック
- 海洋研究開発機構
- 神戸大学
- 横浜国立大学
企業
