シングルモードについて

株式会社シングルモードは、波長・出力・スペクトル幅・ビーム品質など使用目的に合うレーザーをオーダーメイドで製造可能です。
マイクロ秒・ナノ秒・ピコ秒レーザー対応製品を提供いたします。

ランプ励起YAGレーザードリル
ステンレス微細深穴量産加工用レーザー

MOPA (Master Oscillator Power Amplifier) systemにおいて、パルス内に数十kHz～数百kHzの高速モジュレーションを行い、1ショットで高アスペクト比の穴あけを実現。

技術資料PDF

観察光学系オプション:カメラによる観察可能な加工光学系。

Φ60～Φ130μm
平行部深さ 500μm (Φ60μm時）、700μm (Φ130μm時）

産業用パルスグリーンレーザーです。
波長532nm、出力最大18W、繰り返し30kHzから300kHzで可変でき、高ビーム品質と高安定性を実現。

技術資料PDF

パワーリカバリ機構: ファイバ取り回しによる出力変動を最小限に抑える新機構
高耐環境対策: 耐環境対策として安定化用局所ﾋｰﾀを標準で内蔵
加工に最適なビーム品質:
- クラストップ出力(18W)でありながら、M2<1.2の高ビーム品質を実現。
- 高品質だからできる安定微細加工。
- 入出力特性も電流値に対し理想的な立ち上がり。

ITO膜スクライビングﾞ加工例 (15μm幅)
ito
ビーム痕形状は真円度が高く、非点収差も少ない高ビーム品質

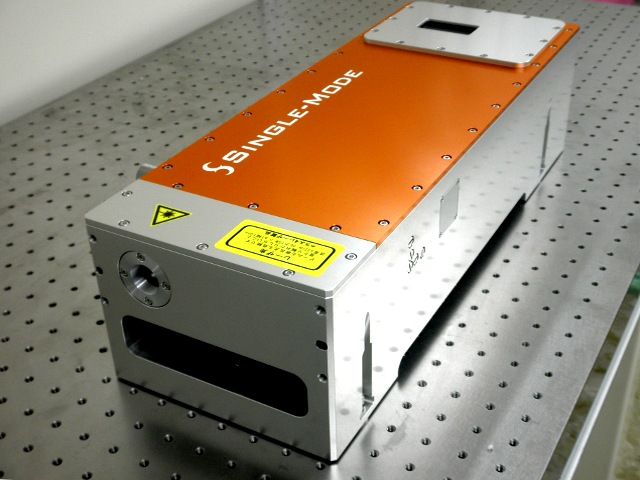

仕様	小型空冷タイプ CORE532-18	空冷LD一体型 CORE532-18i	高安定水冷LD一体型 CORE532-18si
写真
出力	>18W@150kHz	>18W@150kHz	>18W@150kHz
出力波長	532nm	532nm	532nm
最大パルスエネルギー	400μJ (@30kHz)	400μJ (@30kHz)	400μJ (@30kHz)
パルス幅	<15ns (@50kHz)	<15ns (@50kHz)	<15ns (@50kHz)
繰返し周波数>	30-300kHz	30-300kHz	30-300kHz
パルス-パルス安定性	<2% rms	<2% rms	<2% rms
ビーム品質	M²<1.2 TEM00	M²<1.2 TEM00	M²<1.2 TEM00
ビーム径(Typ.)	400μm	400μm	400μm
ビーム拡がり角(Typ.)	4 mrad	4 mrad	4 mrad
偏光方向	水平	水平	水平
環境仕様（周辺温度）	20 ～ 25℃	20 ～ 25℃	20 ～ 25℃
環境仕様（相対湿度）	40～70%RH(但し結露なし）	40～70%RH(但し結露なし）	40～70%RH(但し結露なし）
ユーティリティ仕様（電圧）	単相AC100～240V±10% 1300VA以下	単相AC100～240V±10% 1300VA以下	単相AC100～240V±10% 1300VA以下
冷却方式	空冷	空冷	循環式チラー
レーザー寸法	140(W)x200(L)x95(H)mm	198(W)x200(L)x337(H)mm	180(W)x500(L)x140(H)mm
チラー寸法	–	–	370(W)x500(D)x620(H)mm
電源寸法	413(W)x390(L)x177(H)mm	340(W)x392(L)x177(H)mm	340(W)x392(L)x177(H)mm

産業用ピコ秒パルスレーザーです。

技術資料PDF

3ps 5W type [PS-5] 及び 5ps 15W type [PS-15]:

3-10ps可変 5W type [PS-5-3/10] 及び 3-10ps可変15W type [PS-15-3/10]:
