HC photonicsについて

レーザーの波長変換を行うための非線形光学結晶素子(PPLN)の開発を行っています。世界で最初に周期分極反転光学素子を製品化した企業であり、多種多様な波長変換光学素子の開発を行っています。「最先端の組立プロセス」、「顧客への技術サービス」、「価格競争力に優れる」フルスペクトラムメーカーとして顧客をサポートし、事業を展開しています。

PPMgO:LN、PPMgO:LT、PPMgo:CLN、PPMgO:CLT、PPMgO:SLTなど対応しております。

RoHSとREACHに準拠しています。

HC_Photonics_wavelength_conversion

複数の波長変換型の構成

1周期的ポーリングを有する一般的な非線形結晶の比較表

超標準・即納品プラン

超標準・即納品プラン

HC photonicsの対象となる標準チップが約2週間でお届けできます。詳しい製品一覧はメーカーホームページをご確認ください。

メーカー即納品プランページ
PPLNチップ製品一覧ページ

製品 – Products

Spectrum Chips Spectrum Mixers
バルク型
導波路型
バルク型
導波路型

PPLN Bulk Chips

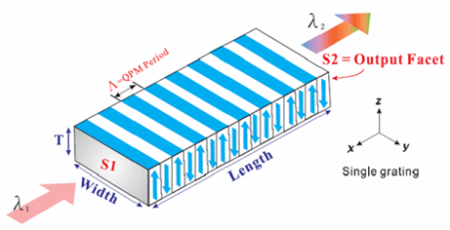

PPLN configuration

(PPXXバルクまたは導波管)

BPMQPMのコピー2

(BPMとQPMの設定)

structure

図1:導波構造

表1:PPXX仕様

入力/出力 CW光,パルス光
波長 UV, VIS, IR, THz
結晶材料(表2) MgO: CLN, MgO: CLT, BBO, KTP
結晶構造(図1) Single, Multiple, Fan-out, Chirp, Cascade, WGM, Photonics Crystal Structure, Combination, and, Arbitrary shape
変換方式 SHG, SFG, DFG, OPA, OPG, OPO等
結晶サイズ Length: 0.3 ~ 80 mm
Width: 0.5 ~ 16 mm
Thickness: 0.3 / 0.5 / 1 / 2 / 3 mm
端面 Flat / Angled

表2:非線形光学結晶の特性

結晶材料 5mol% MgO doped Lithium Niobate (PPMgO; CLN) 8mol% MgO doped Lithium Tantalate (PPMgO:CLT) Beta Barium Borate (BBO) Lithium Triborate (LBO) Potassium Titanyl Phosphate (KTP)
透過帯域 (nm) 330 – 5500 280 – 5500 190 – 3500 155 – 3200 350 – 4400
非線形係数 (pm/V) d33: ~25 d33: ~13.8 d22: ~ 2.22d31: ~0.16 d31: ~1.09d32: ~1.17 d31: ~1.95d32: ~3.9
お問い合わせ

PPLN WG Chips

図2:導波路型PPLN

表3:PPLN WG 仕様

入力/出力 CW光,パルス光
波長 UV, VIS, IR, THz
結晶材料(表4,図2) MgO: LN PE, MgO: LN Ridge
結晶構造(図1) Single, Multiple, Chirp, Cascade, Combination, and, Arbitrary shape
変換方式 SHG, SFG, DFG, OPA, OPG等
結晶サイズ Length: 0.3 ~ 50 mm
Width: 0.5 ~ 16 mm
Thickness: 0.3 / 0.5 / 1 / 1.5 mm
端面 Flat / Angled

表4:WG構造による仕様

PE: WG Ridge WG
SHG基本波長 (nm) 750 – 2100 780 – 1580
耐用光強度 (mW) ~200 >1000
お問い合わせ

FULL SPECTRUM MIXERS


図3:スペクトルミキサー(Left: Bulk type, Right: WG type)

表5:スペクトルミキサー

Bulk Waveguide
入力/出力 CW光,パルス光,超短パルス
波長 UV, VIS, IR
結晶材料(表2) MgO: LN, MgO: LT MgO: LN
結晶構造(図1) Single, Multiple, Chirp, Cascade, Combination, and, Arbitrary shape Single, Chirp
変換方式 SHG, SFG, DFG, OPA, OPG, OPO SHG, SFG, DFG
お問い合わせ

製品の販売実績

アカデミック

  • 東京大学
  • 京都大学
  • 名古屋大学
  • 電気通信大学
  • 産業技術総合研究所
  • 理化学研究所

企業

  • 大手通信会社
  • 産業用光源・光応用製品メーカー
  • 京都府中小企業技術センター
お問い合わせ
